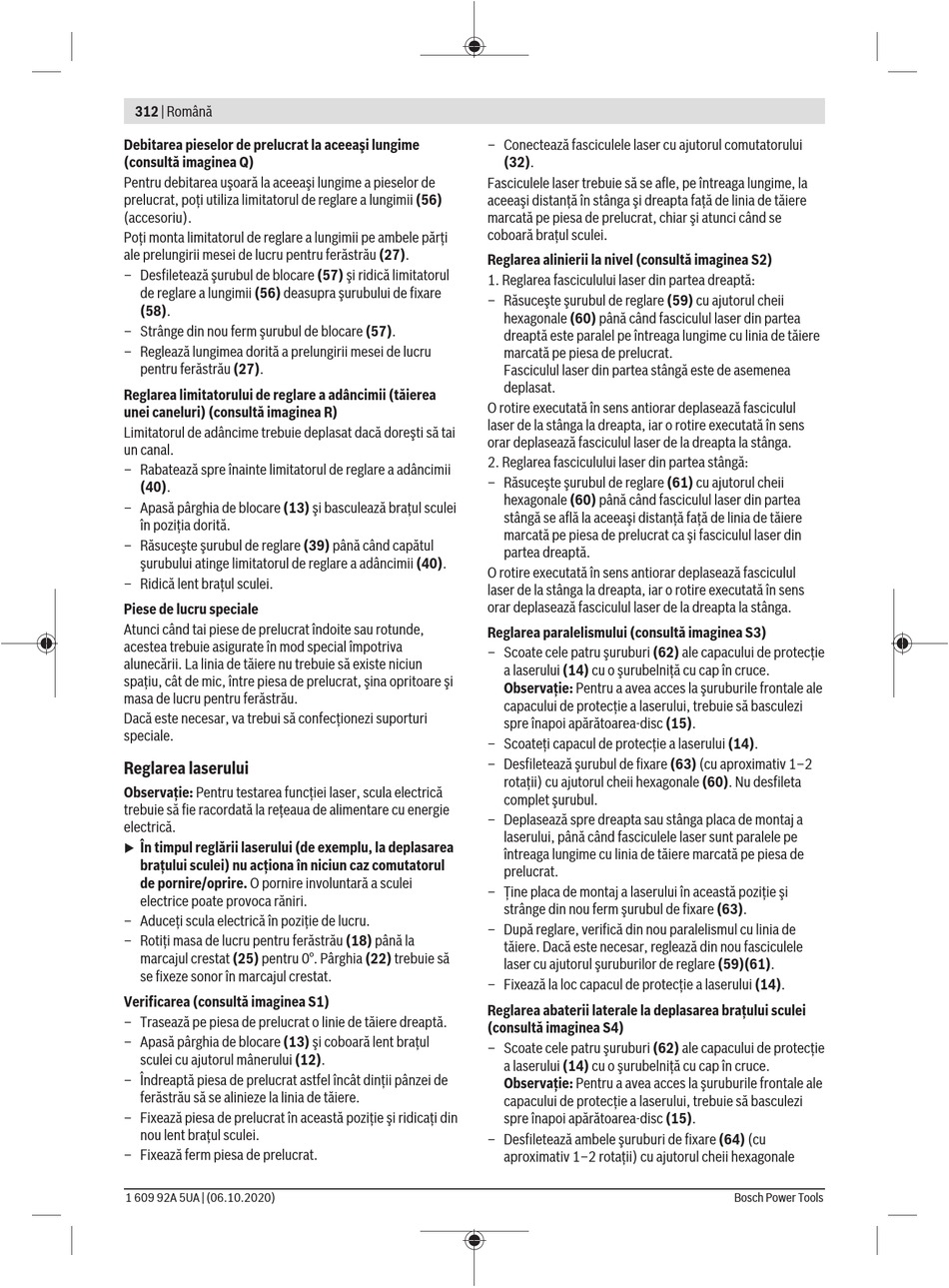

312 | Română
Debitarea pieselor de prelucrat la aceeaşi lungime
(consultă imaginea Q)
Pentru debitarea uşoară la aceeaşi lungime a pieselor de
prelucrat, poţi utiliza limitatorul de reglare a lungimii (56)
(accesoriu).
Poţi monta limitatorul de reglare a lungimii pe ambele părţi
ale prelungirii mesei de lucru pentru ferăstrău (27).
– Desfiletează şurubul de blocare (57) şi ridică limitatorul
de reglare a lungimii (56) deasupra şurubului de fixare
(58).
– Strânge din nou ferm şurubul de blocare (57).
– Reglează lungimea dorită a prelungirii mesei de lucru
pentru ferăstrău (27).
Reglarea limitatorului de reglare a adâncimii (tăierea
unei caneluri) (consultă imaginea R)
Limitatorul de adâncime trebuie deplasat dacă doreşti să tai
un canal.
– Rabatează spre înainte limitatorul de reglare a adâncimii
(40).
– Apasă pârghia de blocare (13) şi basculează braţul sculei
în poziţia dorită.
– Răsuceşte şurubul de reglare (39) până când capătul
şurubului atinge limitatorul de reglare a adâncimii (40).
– Ridică lent braţul sculei.
Piese de lucru speciale
Atunci când tai piese de prelucrat îndoite sau rotunde,
acestea trebuie asigurate în mod special împotriva
alunecării. La linia de tăiere nu trebuie să existe niciun
spaţiu, cât de mic, între piesa de prelucrat, şina opritoare şi
masa de lucru pentru ferăstrău.
Dacă este necesar, va trebui să confecţionezi suporturi
speciale.
Reglarea laserului
Observaţie: Pentru testarea funcţiei laser, scula electrică
trebuie să fie racordată la reţeaua de alimentare cu energie
electrică.
În timpul reglării laserului (de exemplu, la deplasarea
u
braţului sculei) nu acţiona în niciun caz comutatorul
de pornire/oprire. O pornire involuntară a sculei
electrice poate provoca răniri.
– Aduceţi scula electrică în poziţie de lucru.
– Rotiţi masa de lucru pentru ferăstrău (18) până la
marcajul crestat (25) pentru 0°. Pârghia (22) trebuie să
se fixeze sonor în marcajul crestat.
Verificarea (consultă imaginea S1)
– Trasează pe piesa de prelucrat o linie de tăiere dreaptă.
– Apasă pârghia de blocare (13) şi coboară lent braţul
sculei cu ajutorul mânerului (12).
– Îndreaptă piesa de prelucrat astfel încât dinţii pânzei de
ferăstrău să se alinieze la linia de tăiere.
– Fixează piesa de prelucrat în această poziţie şi ridicaţi din
nou lent braţul sculei.
– Fixează ferm piesa de prelucrat.
1 609 92A 5UA | (06.10.2020)
– Conectează fasciculele laser cu ajutorul comutatorului
(32).
Fasciculele laser trebuie să se afle, pe întreaga lungime, la
aceeaşi distanţă în stânga şi dreapta faţă de linia de tăiere
marcată pe piesa de prelucrat, chiar şi atunci când se
coboară braţul sculei.
Reglarea alinierii la nivel (consultă imaginea S2)
1. Reglarea fasciculului laser din partea dreaptă:
– Răsuceşte şurubul de reglare (59) cu ajutorul cheii
hexagonale (60) până când fasciculul laser din partea
dreaptă este paralel pe întreaga lungime cu linia de tăiere
marcată pe piesa de prelucrat.
Fasciculul laser din partea stângă este de asemenea
deplasat.
O rotire executată în sens antiorar deplasează fasciculul
laser de la stânga la dreapta, iar o rotire executată în sens
orar deplasează fasciculul laser de la dreapta la stânga.
2. Reglarea fasciculului laser din partea stângă:
– Răsuceşte şurubul de reglare (61) cu ajutorul cheii
hexagonale (60) până când fasciculul laser din partea
stângă se află la aceeaşi distanţă faţă de linia de tăiere
marcată pe piesa de prelucrat ca şi fasciculul laser din
partea dreaptă.
O rotire executată în sens antiorar deplasează fasciculul
laser de la stânga la dreapta, iar o rotire executată în sens
orar deplasează fasciculul laser de la dreapta la stânga.
Reglarea paralelismului (consultă imaginea S3)
– Scoate cele patru şuruburi (62) ale capacului de protecţie
a laserului (14) cu o şurubelniţă cu cap în cruce.
Observaţie: Pentru a avea acces la şuruburile frontale ale
capacului de protecţie a laserului, trebuie să basculezi
spre înapoi apărătoarea-disc (15).
– Scoateţi capacul de protecţie a laserului (14).
– Desfiletează şurubul de fixare (63) (cu aproximativ 1–2
rotaţii) cu ajutorul cheii hexagonale (60). Nu desfileta
complet şurubul.
– Deplasează spre dreapta sau stânga placa de montaj a
laserului, până când fasciculele laser sunt paralele pe
întreaga lungime cu linia de tăiere marcată pe piesa de
prelucrat.
– Ţine placa de montaj a laserului în această poziţie şi
strânge din nou ferm şurubul de fixare (63).
– După reglare, verifică din nou paralelismul cu linia de
tăiere. Dacă este necesar, reglează din nou fasciculele
laser cu ajutorul şuruburilor de reglare (59)(61).
– Fixează la loc capacul de protecţie a laserului (14).
Reglarea abaterii laterale la deplasarea braţului sculei
(consultă imaginea S4)
– Scoate cele patru şuruburi (62) ale capacului de protecţie
a laserului (14) cu o şurubelniţă cu cap în cruce.
Observaţie: Pentru a avea acces la şuruburile frontale ale
capacului de protecţie a laserului, trebuie să basculezi
spre înapoi apărătoarea-disc (15).
– Desfiletează ambele şuruburi de fixare (64) (cu
aproximativ 1–2 rotaţii) cu ajutorul cheii hexagonale
