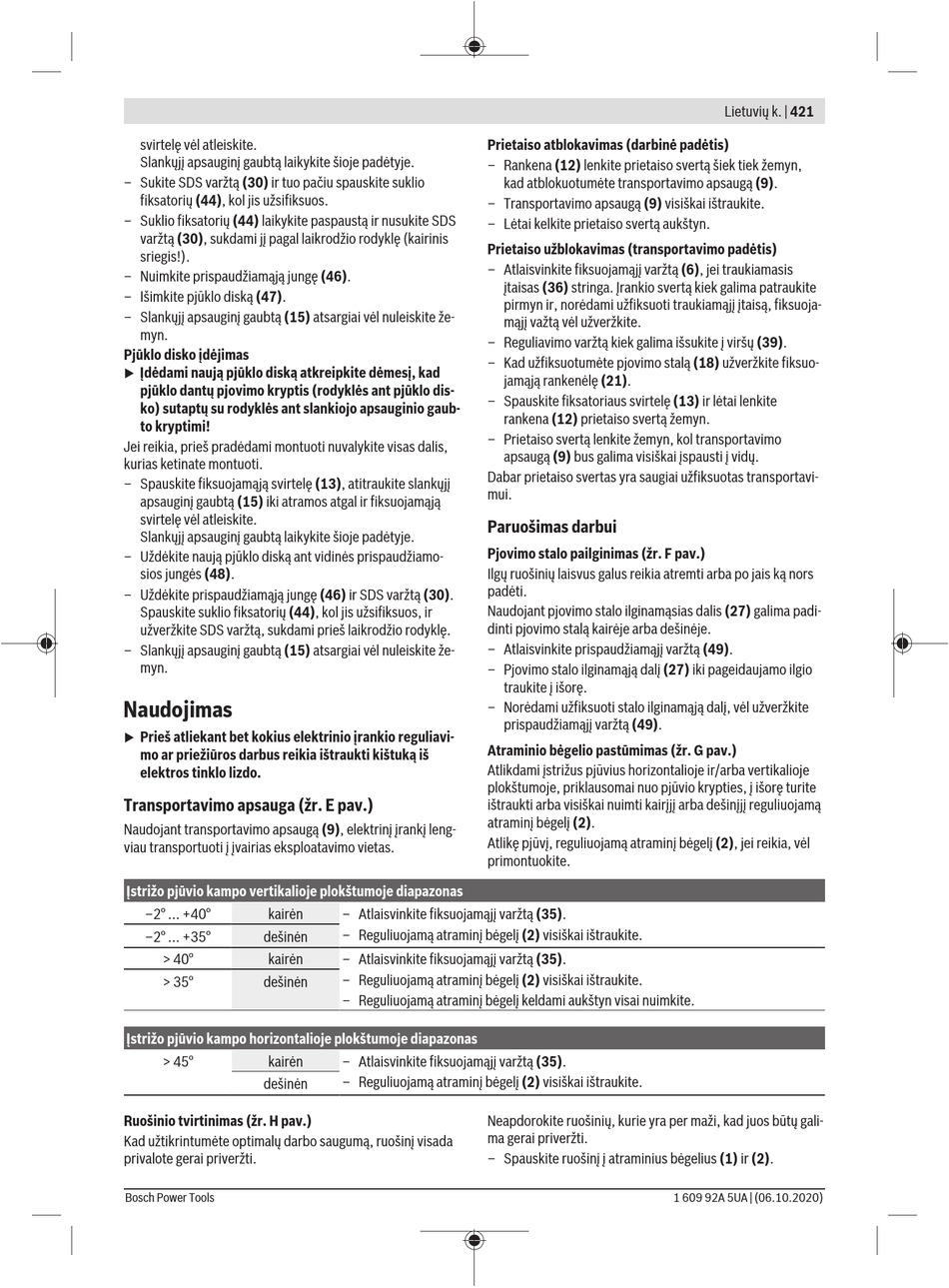

svirtelę vėl atleiskite.
Slankųjį apsauginį gaubtą laikykite šioje padėtyje.
– Sukite SDS varžtą (30) ir tuo pačiu spauskite suklio
fiksatorių (44), kol jis užsifiksuos.
– Suklio fiksatorių (44) laikykite paspaustą ir nusukite SDS
varžtą (30), sukdami jį pagal laikrodžio rodyklę (kairinis
sriegis!).
– Nuimkite prispaudžiamąją jungę (46).
– Išimkite pjūklo diską (47).
– Slankųjį apsauginį gaubtą (15) atsargiai vėl nuleiskite že-
myn.
Pjūklo disko įdėjimas
Įdėdami naują pjūklo diską atkreipkite dėmesį, kad
u
pjūklo dantų pjovimo kryptis (rodyklės ant pjūklo dis-
ko) sutaptų su rodyklės ant slankiojo apsauginio gaub-
to kryptimi!
Jei reikia, prieš pradėdami montuoti nuvalykite visas dalis,
kurias ketinate montuoti.
– Spauskite fiksuojamąją svirtelę (13), atitraukite slankųjį
apsauginį gaubtą (15) iki atramos atgal ir fiksuojamąją
svirtelę vėl atleiskite.
Slankųjį apsauginį gaubtą laikykite šioje padėtyje.
– Uždėkite naują pjūklo diską ant vidinės prispaudžiamo-
sios jungės (48).
– Uždėkite prispaudžiamąją jungę (46) ir SDS varžtą (30).
Spauskite suklio fiksatorių (44), kol jis užsifiksuos, ir
užveržkite SDS varžtą, sukdami prieš laikrodžio rodyklę.
– Slankųjį apsauginį gaubtą (15) atsargiai vėl nuleiskite že-
myn.
Naudojimas
Prieš atliekant bet kokius elektrinio įrankio reguliavi-
u
mo ar priežiūros darbus reikia ištraukti kištuką iš
elektros tinklo lizdo.
Transportavimo apsauga (žr. E pav.)
Naudojant transportavimo apsaugą (9), elektrinį įrankį leng-
viau transportuoti į įvairias eksploatavimo vietas.
Įstrižo pjūvio kampo vertikalioje plokštumoje diapazonas
–2° ... +40° kairėn
–2° ... +35° dešinėn
> 40° kairėn
> 35° dešinėn
Įstrižo pjūvio kampo horizontalioje plokštumoje diapazonas
> 45° kairėn
dešinėn
Ruošinio tvirtinimas (žr. H pav.)
Kad užtikrintumėte optimalų darbo saugumą, ruošinį visada
privalote gerai priveržti.
Bosch Power Tools
Prietaiso atblokavimas (darbinė padėtis)
– Rankena (12) lenkite prietaiso svertą šiek tiek žemyn,
kad atblokuotumėte transportavimo apsaugą (9).
– Transportavimo apsaugą (9) visiškai ištraukite.
– Lėtai kelkite prietaiso svertą aukštyn.
Prietaiso užblokavimas (transportavimo padėtis)
– Atlaisvinkite fiksuojamąjį varžtą (6), jei traukiamasis
įtaisas (36) stringa. Įrankio svertą kiek galima patraukite
pirmyn ir, norėdami užfiksuoti traukiamąjį įtaisą, fiksuoja-
mąjį važtą vėl užveržkite.
– Reguliavimo varžtą kiek galima išsukite į viršų (39).
– Kad užfiksuotumėte pjovimo stalą (18) užveržkite fiksuo-
jamąją rankenėlę (21).
– Spauskite fiksatoriaus svirtelę (13) ir lėtai lenkite
rankena (12) prietaiso svertą žemyn.
– Prietaiso svertą lenkite žemyn, kol transportavimo
apsaugą (9) bus galima visiškai įspausti į vidų.
Dabar prietaiso svertas yra saugiai užfiksuotas transportavi-
mui.
Paruošimas darbui
Pjovimo stalo pailginimas (žr. F pav.)
Ilgų ruošinių laisvus galus reikia atremti arba po jais ką nors
padėti.
Naudojant pjovimo stalo ilginamąsias dalis (27) galima padi-
dinti pjovimo stalą kairėje arba dešinėje.
– Atlaisvinkite prispaudžiamąjį varžtą (49).
– Pjovimo stalo ilginamąją dalį (27) iki pageidaujamo ilgio
traukite į išorę.
– Norėdami užfiksuoti stalo ilginamąją dalį, vėl užveržkite
prispaudžiamąjį varžtą (49).
Atraminio bėgelio pastūmimas (žr. G pav.)
Atlikdami įstrižus pjūvius horizontalioje ir/arba vertikalioje
plokštumoje, priklausomai nuo pjūvio krypties, į išorę turite
ištraukti arba visiškai nuimti kairįjį arba dešinįjį reguliuojamą
atraminį bėgelį (2).
Atlikę pjūvį, reguliuojamą atraminį bėgelį (2), jei reikia, vėl
primontuokite.
– Atlaisvinkite fiksuojamąjį varžtą (35).
– Reguliuojamą atraminį bėgelį (2) visiškai ištraukite.
– Atlaisvinkite fiksuojamąjį varžtą (35).
– Reguliuojamą atraminį bėgelį (2) visiškai ištraukite.
– Reguliuojamą atraminį bėgelį keldami aukštyn visai nuimkite.
– Atlaisvinkite fiksuojamąjį varžtą (35).
– Reguliuojamą atraminį bėgelį (2) visiškai ištraukite.
Neapdorokite ruošinių, kurie yra per maži, kad juos būtų gali-
ma gerai priveržti.
– Spauskite ruošinį į atraminius bėgelius (1) ir (2).
