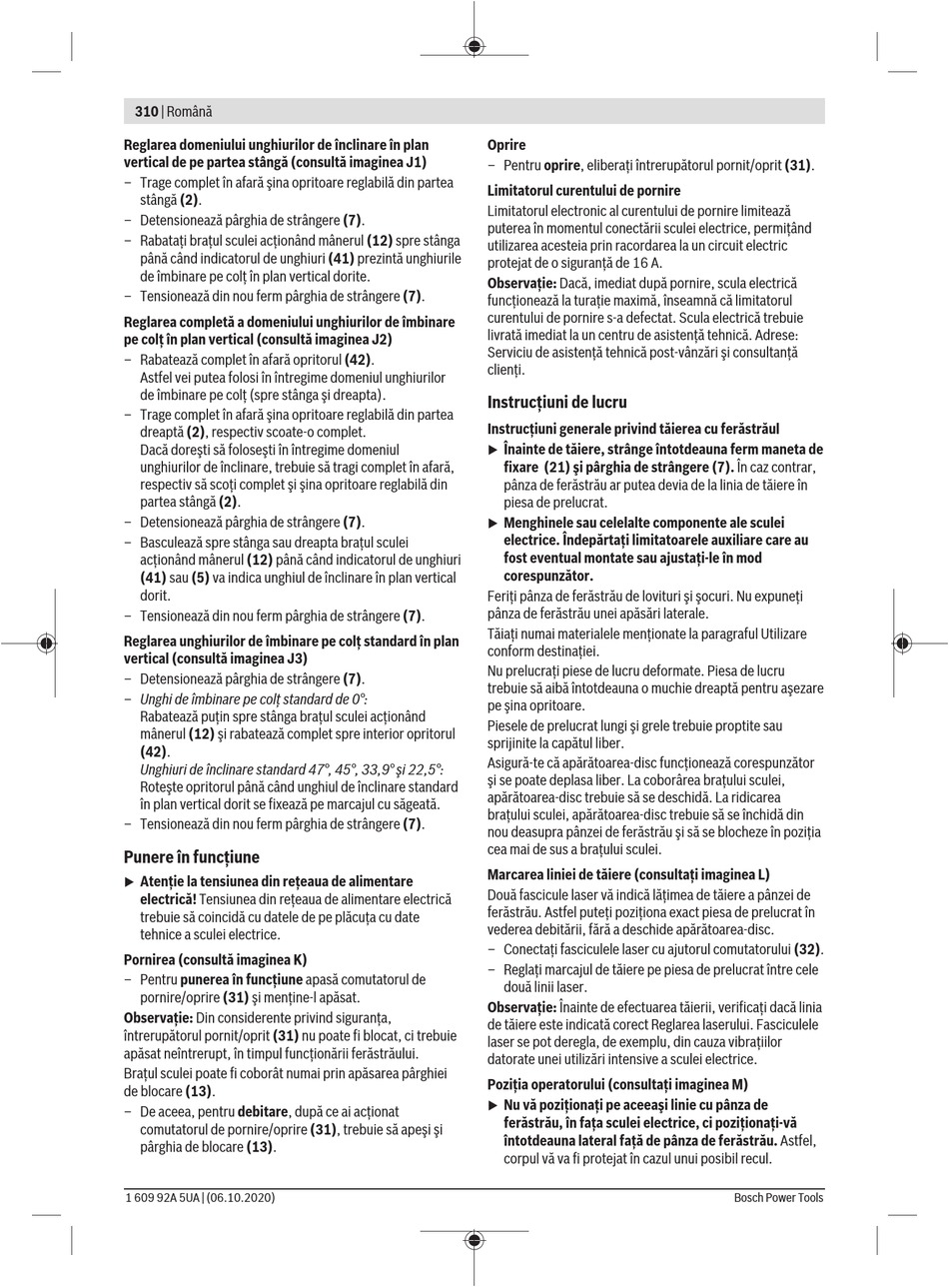

310 | Română
Reglarea domeniului unghiurilor de înclinare în plan
vertical de pe partea stângă (consultă imaginea J1)
– Trage complet în afară şina opritoare reglabilă din partea
stângă (2).
– Detensionează pârghia de strângere (7).
– Rabataţi braţul sculei acţionând mânerul (12) spre stânga
până când indicatorul de unghiuri (41) prezintă unghiurile
de îmbinare pe colţ în plan vertical dorite.
– Tensionează din nou ferm pârghia de strângere (7).
Reglarea completă a domeniului unghiurilor de îmbinare
pe colţ în plan vertical (consultă imaginea J2)
– Rabatează complet în afară opritorul (42).
Astfel vei putea folosi în întregime domeniul unghiurilor
de îmbinare pe colţ (spre stânga şi dreapta).
– Trage complet în afară şina opritoare reglabilă din partea
dreaptă (2), respectiv scoate-o complet.
Dacă doreşti să foloseşti în întregime domeniul
unghiurilor de înclinare, trebuie să tragi complet în afară,
respectiv să scoţi complet şi şina opritoare reglabilă din
partea stângă (2).
– Detensionează pârghia de strângere (7).
– Basculează spre stânga sau dreapta braţul sculei
acţionând mânerul (12) până când indicatorul de unghiuri
(41) sau (5) va indica unghiul de înclinare în plan vertical
dorit.
– Tensionează din nou ferm pârghia de strângere (7).
Reglarea unghiurilor de îmbinare pe colţ standard în plan
vertical (consultă imaginea J3)
– Detensionează pârghia de strângere (7).
– Unghi de îmbinare pe colţ standard de 0°:
Rabatează puţin spre stânga braţul sculei acţionând
mânerul (12) şi rabatează complet spre interior opritorul
(42).
Unghiuri de înclinare standard 47°, 45°, 33,9° şi 22,5°:
Roteşte opritorul până când unghiul de înclinare standard
în plan vertical dorit se fixează pe marcajul cu săgeată.
– Tensionează din nou ferm pârghia de strângere (7).
Punere în funcţiune
Atenţie la tensiunea din reţeaua de alimentare
u
electrică! Tensiunea din reţeaua de alimentare electrică
trebuie să coincidă cu datele de pe plăcuţa cu date
tehnice a sculei electrice.
Pornirea (consultă imaginea K)
– Pentru punerea în funcţiune apasă comutatorul de
pornire/oprire (31) şi menţine-l apăsat.
Observaţie: Din considerente privind siguranţa,
întrerupătorul pornit/oprit (31) nu poate fi blocat, ci trebuie
apăsat neîntrerupt, în timpul funcţionării ferăstrăului.
Braţul sculei poate fi coborât numai prin apăsarea pârghiei
de blocare (13).
– De aceea, pentru debitare, după ce ai acţionat
comutatorul de pornire/oprire (31), trebuie să apeşi şi
pârghia de blocare (13).
1 609 92A 5UA | (06.10.2020)
Oprire
– Pentru oprire, eliberaţi întrerupătorul pornit/oprit (31).
Limitatorul curentului de pornire
Limitatorul electronic al curentului de pornire limitează
puterea în momentul conectării sculei electrice, permiţând
utilizarea acesteia prin racordarea la un circuit electric
protejat de o siguranţă de 16 A.
Observaţie: Dacă, imediat după pornire, scula electrică
funcţionează la turaţie maximă, înseamnă că limitatorul
curentului de pornire s-a defectat. Scula electrică trebuie
livrată imediat la un centru de asistenţă tehnică. Adrese:
Serviciu de asistenţă tehnică post-vânzări şi consultanţă
clienţi.
Instrucţiuni de lucru
Instrucţiuni generale privind tăierea cu ferăstrăul
Înainte de tăiere, strânge întotdeauna ferm maneta de
u
fixare (21) şi pârghia de strângere (7). În caz contrar,
pânza de ferăstrău ar putea devia de la linia de tăiere în
piesa de prelucrat.
Menghinele sau celelalte componente ale sculei
u
electrice. Îndepărtaţi limitatoarele auxiliare care au
fost eventual montate sau ajustaţi‑le în mod
corespunzător.
Feriţi pânza de ferăstrău de lovituri şi şocuri. Nu expuneţi
pânza de ferăstrău unei apăsări laterale.
Tăiaţi numai materialele menţionate la paragraful Utilizare
conform destinaţiei.
Nu prelucraţi piese de lucru deformate. Piesa de lucru
trebuie să aibă întotdeauna o muchie dreaptă pentru aşezare
pe şina opritoare.
Piesele de prelucrat lungi şi grele trebuie proptite sau
sprijinite la capătul liber.
Asigură-te că apărătoarea-disc funcţionează corespunzător
şi se poate deplasa liber. La coborârea braţului sculei,
apărătoarea-disc trebuie să se deschidă. La ridicarea
braţului sculei, apărătoarea-disc trebuie să se închidă din
nou deasupra pânzei de ferăstrău şi să se blocheze în poziţia
cea mai de sus a braţului sculei.
Marcarea liniei de tăiere (consultaţi imaginea L)
Două fascicule laser vă indică lăţimea de tăiere a pânzei de
ferăstrău. Astfel puteţi poziţiona exact piesa de prelucrat în
vederea debitării, fără a deschide apărătoarea-disc.
– Conectaţi fasciculele laser cu ajutorul comutatorului (32).
– Reglaţi marcajul de tăiere pe piesa de prelucrat între cele
două linii laser.
Observaţie: Înainte de efectuarea tăierii, verificaţi dacă linia
de tăiere este indicată corect Reglarea laserului. Fasciculele
laser se pot deregla, de exemplu, din cauza vibraţiilor
datorate unei utilizări intensive a sculei electrice.
Poziţia operatorului (consultaţi imaginea M)
Nu vă poziţionaţi pe aceeaşi linie cu pânza de
u
ferăstrău, în faţa sculei electrice, ci poziţionaţi-vă
întotdeauna lateral faţă de pânza de ferăstrău. Astfel,
corpul vă va fi protejat în cazul unui posibil recul.
Bosch Power Tools
