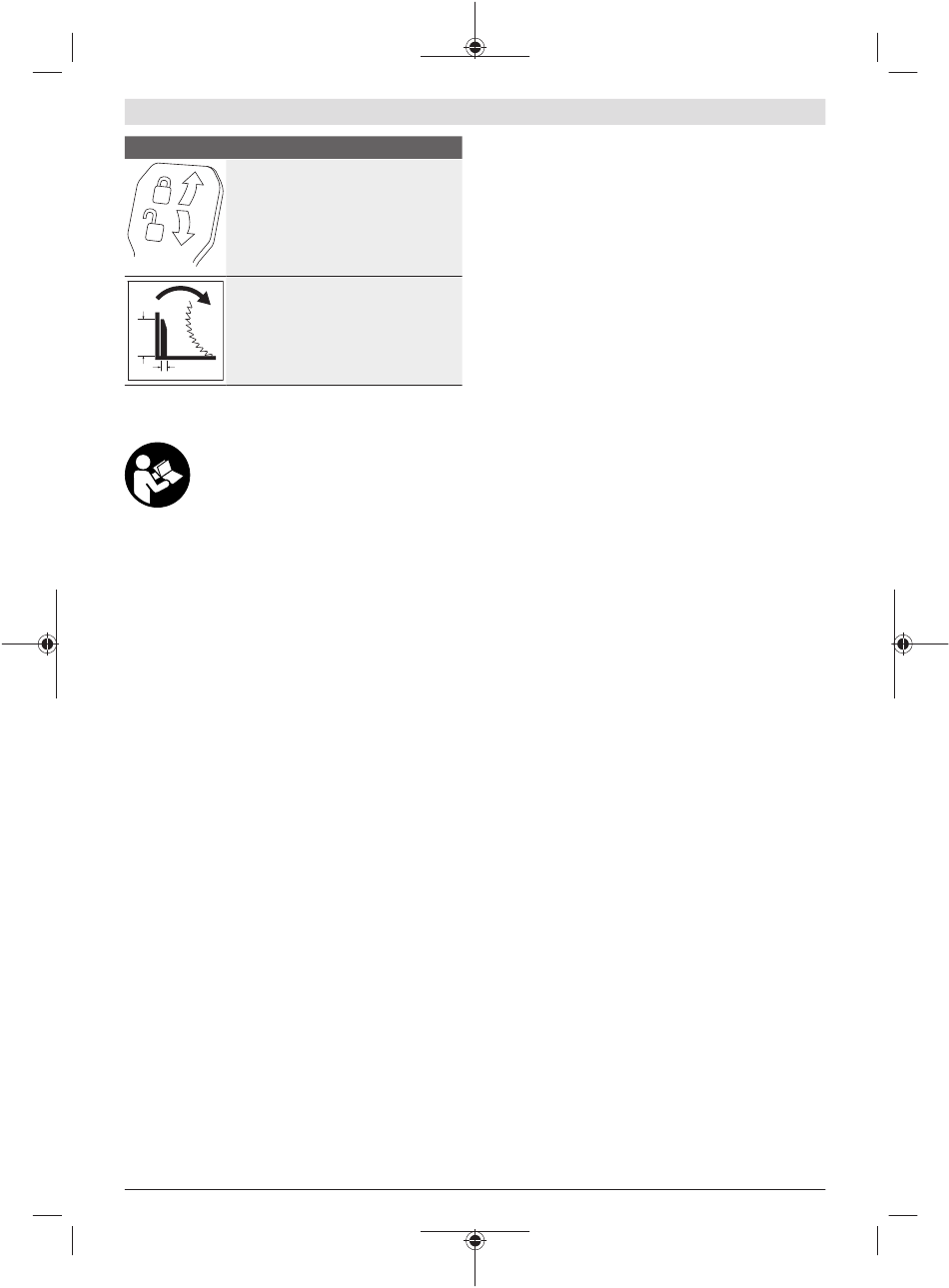

Simboli in njihov pomen

Zaprt vpenjalni vzvod:
nastavljeni navpični zajeralni kot roke
orodja ostaja nespremenjen.
Odprt vpenjalni vzvod:
možnost nastavljanja navpičnih zajeralnih
kotov.
Smer vrtenja distančnika za potezno
pripravo pri žaganju širših profilnih letev.
175 mm
20 mm

Opis izdelka in storitev

Preberite vsa varnostna opozorila in
navodila. Neupoštevanje varnostnih opozoril
in navodil lahko povzroči električni udar, požar
in/ali hude poškodbe.
Upoštevajte slike na začetku navodil za uporabo.

Namenska uporaba

Električno orodje se uporablja kot stacionarno orodje za
izvajanje ravnih vzdolžnih in prečnih rezov v les. Možni so
vodoravni zajeralni koti od –52° do +60° in navpični zajeralni
koti od 47° (levo) do 47° (desno).
Električno orodje je primerno za žaganje trdega in mehkega
lesa ter ivernih in vlaknenih plošč.
Z uporabo ustreznih žaginih listov je mogoče žagati v
aluminijaste profile in plastiko.
Komponente na sliki
Oštevilčenje komponent, ki so prikazane na sliki, se nanaša
na prikaz električnega orodja na strani z grafiko.
(1) Prislonska letev
(2) Nastavljiva prislonska letev
(3) Prislon standardnih zajeralnih kotov 47°, 45°,
33,9° in 22,5° (navpično)
(4) Skala za nastavitev zajeralnega kota (navpično)
(5) Kazalnik kota za desno območje zajeralnega kota
(navpično)
(6) Pritrdilni vijak poteznega mehanizma
(7) Blokirna ročica za poljubne zajeralne kote
(navpično)
(8) Regulator števila vrtljajev
(9) Transportno varovalo
(10) Ročaj za prenašanje
(11) Zaščitni pokrov
(12) Ročaj
(13) Vzvod blokirnega mehanizma
(14) Pokrov laserja
(15) Nihajni zaščitni pokrov
Bosch Power Tools
(16)
(17)
(18)
(19)
(20)
(21)
(22)
(23)
(24)
(25)
(26)
(27)
(28)
(29)
(30)
(31)
(32)
(33)
(34)
(35)
(36)
(37)
(38)
(39)
(40)
(41)
(42)
(43)
(44)
(45)
(46)
(47)
(48)
(49)
(50)
(51)
(52)
A)
(53)
(54)
(55)
(56)
(57)
(58)
Slovenščina | 363
Drsni valj
Izvrtine za namestitev
Rezalna miza
Vložna plošča
Blokirna sponka
Pritrdilni zatič za poljubne zajeralne kote
(vodoravno)
Ročica za nastavitev zajeralnega kota (vodoravno)
Zaščita proti prevračanju
Kazalnik zajeralnega kota (vodoravno)
Zareze za standardne zajeralne kote (vodoravno)
Skala za nastavitev zajeralnega kota (vodoravno)
Podaljšek rezalne mize
Oprijemalne reže
Izvrtine za primež
SDS-zatič
Stikalo za vklop/izklop
Stikalo za vklop/izklop laserja (označitev linije
reza)
Opozorilna ploščica laserja
Izmet odrezkov
Blokirni vijak nastavljive prislonske letve
Potezni mehanizem
Šestrobi ključ (6 mm/4 mm)
Primež
Nastavitveni vijak omejevalnika globine
Omejevalnik globine
Kazalnik kota za levo območje zajeralnega kota
(navpično)
Prislon za standardni zajeralni kot 0° (navpično)
Odvajalnik odrezkov
Blokada vretena
Šestrobi vijak za pritrditev žaginega lista
Vpenjalna prirobnica
Žagin list
Notranja vpenjalna prirobnica
Pritrdilni vijak podaljška rezalne mize
Navojna ročica
Krilni vijak
Izstopna odprtina za lasersko žarčenje
B)
Navpičen distančni prislon
B)
Vodoravni distančni prislon
Vijaki za vložno ploščo
B)
Dolžinski prislon
Blokirni vijak dolžinskega prislona
Pritrdilni vijak dolžinskega prislona
