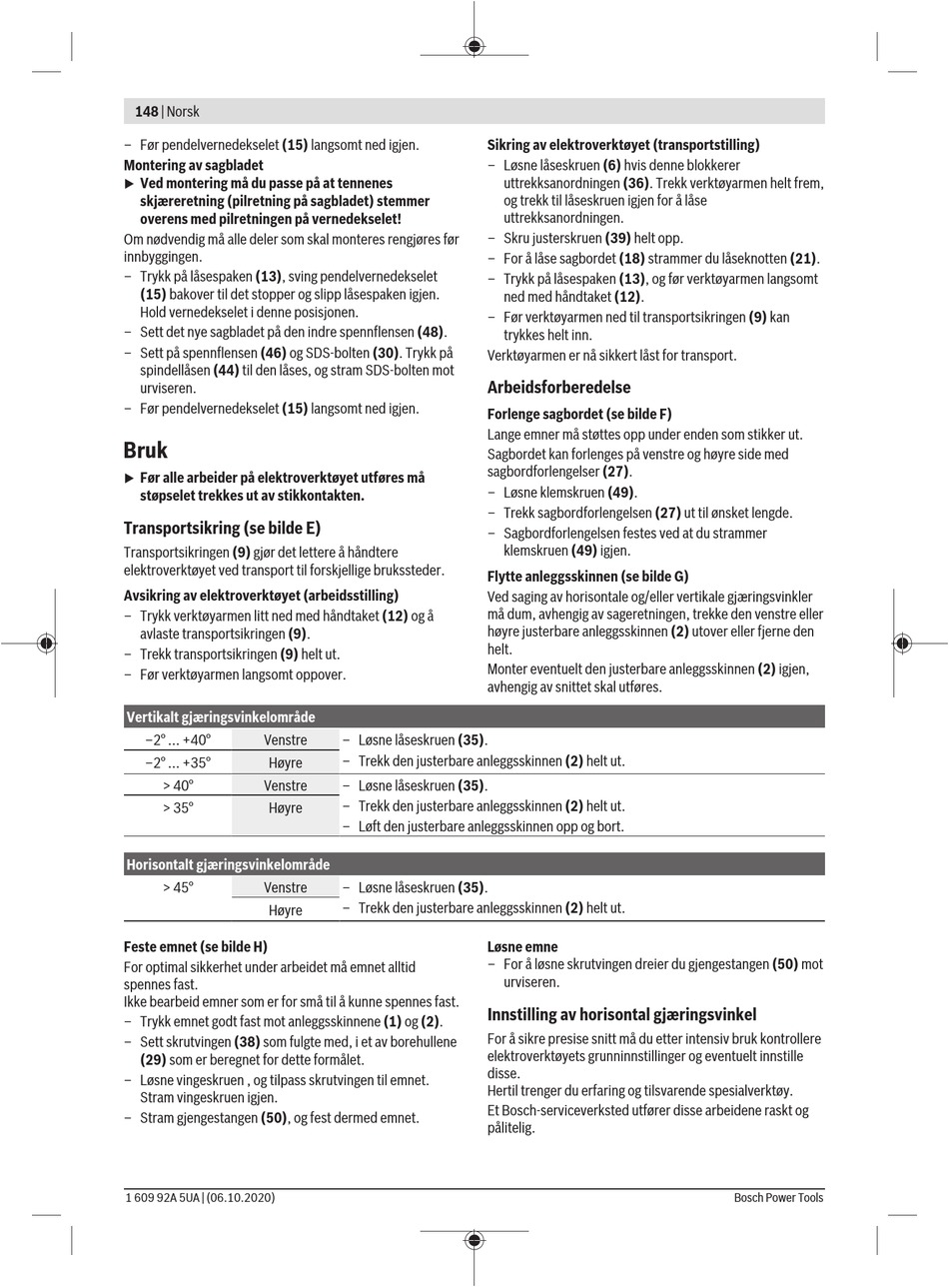

148 | Norsk
– Før pendelvernedekselet (15) langsomt ned igjen.
Montering av sagbladet
Ved montering må du passe på at tennenes
u
skjæreretning (pilretning på sagbladet) stemmer
overens med pilretningen på vernedekselet!
Om nødvendig må alle deler som skal monteres rengjøres før
innbyggingen.
– Trykk på låsespaken (13), sving pendelvernedekselet
(15) bakover til det stopper og slipp låsespaken igjen.
Hold vernedekselet i denne posisjonen.
– Sett det nye sagbladet på den indre spennflensen (48).
– Sett på spennflensen (46) og SDS-bolten (30). Trykk på
spindellåsen (44) til den låses, og stram SDS-bolten mot
urviseren.
– Før pendelvernedekselet (15) langsomt ned igjen.
Bruk
Før alle arbeider på elektroverktøyet utføres må
u
støpselet trekkes ut av stikkontakten.
Transportsikring (se bilde E)
Transportsikringen (9) gjør det lettere å håndtere
elektroverktøyet ved transport til forskjellige brukssteder.
Avsikring av elektroverktøyet (arbeidsstilling)
– Trykk verktøyarmen litt ned med håndtaket (12) og å
avlaste transportsikringen (9).
– Trekk transportsikringen (9) helt ut.
– Før verktøyarmen langsomt oppover.
Vertikalt gjæringsvinkelområde
–2° ... +40° Venstre
–2° ... +35° Høyre
> 40° Venstre
> 35° Høyre
Horisontalt gjæringsvinkelområde
> 45° Venstre
Høyre
Feste emnet (se bilde H)
For optimal sikkerhet under arbeidet må emnet alltid
spennes fast.
Ikke bearbeid emner som er for små til å kunne spennes fast.
– Trykk emnet godt fast mot anleggsskinnene (1) og (2).
– Sett skrutvingen (38) som fulgte med, i et av borehullene
(29) som er beregnet for dette formålet.
– Løsne vingeskruen , og tilpass skrutvingen til emnet.
Stram vingeskruen igjen.
– Stram gjengestangen (50), og fest dermed emnet.
1 609 92A 5UA | (06.10.2020)
Sikring av elektroverktøyet (transportstilling)
– Løsne låseskruen (6) hvis denne blokkerer
uttrekksanordningen (36). Trekk verktøyarmen helt frem,
og trekk til låseskruen igjen for å låse
uttrekksanordningen.
– Skru justerskruen (39) helt opp.
– For å låse sagbordet (18) strammer du låseknotten (21).
– Trykk på låsespaken (13), og før verktøyarmen langsomt
ned med håndtaket (12).
– Før verktøyarmen ned til transportsikringen (9) kan
trykkes helt inn.
Verktøyarmen er nå sikkert låst for transport.
Arbeidsforberedelse
Forlenge sagbordet (se bilde F)
Lange emner må støttes opp under enden som stikker ut.
Sagbordet kan forlenges på venstre og høyre side med
sagbordforlengelser (27).
– Løsne klemskruen (49).
– Trekk sagbordforlengelsen (27) ut til ønsket lengde.
– Sagbordforlengelsen festes ved at du strammer
klemskruen (49) igjen.
Flytte anleggsskinnen (se bilde G)
Ved saging av horisontale og/eller vertikale gjæringsvinkler
må dum, avhengig av sageretningen, trekke den venstre eller
høyre justerbare anleggsskinnen (2) utover eller fjerne den
helt.
Monter eventuelt den justerbare anleggsskinnen (2) igjen,
avhengig av snittet skal utføres.
– Løsne låseskruen (35).
– Trekk den justerbare anleggsskinnen (2) helt ut.
– Løsne låseskruen (35).
– Trekk den justerbare anleggsskinnen (2) helt ut.
– Løft den justerbare anleggsskinnen opp og bort.
– Løsne låseskruen (35).
– Trekk den justerbare anleggsskinnen (2) helt ut.
Løsne emne
– For å løsne skrutvingen dreier du gjengestangen (50) mot
urviseren.
Innstilling av horisontal gjæringsvinkel
For å sikre presise snitt må du etter intensiv bruk kontrollere
elektroverktøyets grunninnstillinger og eventuelt innstille
disse.
Hertil trenger du erfaring og tilsvarende spesialverktøy.
Et Bosch-serviceverksted utfører disse arbeidene raskt og
pålitelig.
