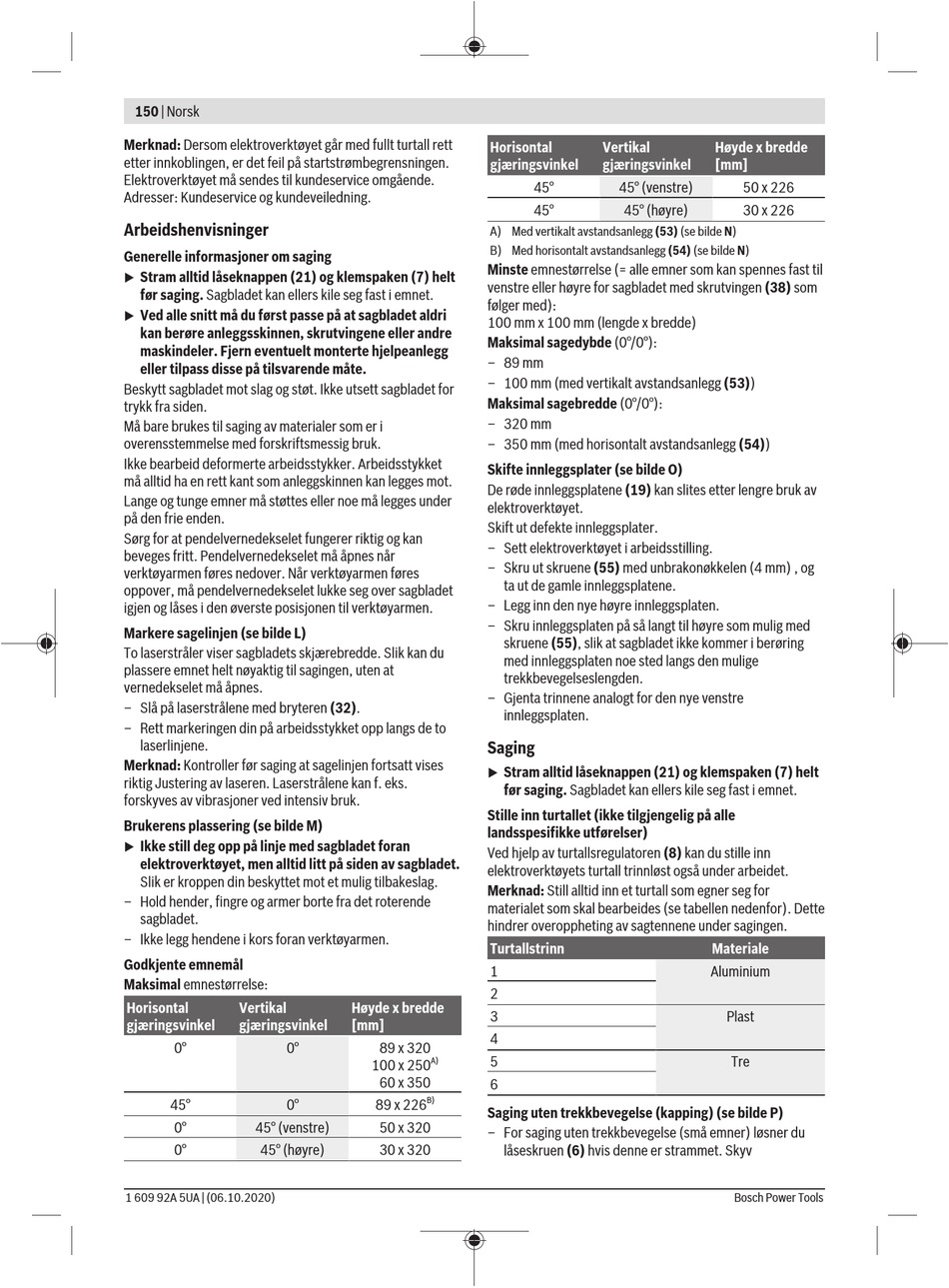

150 | Norsk
Merknad: Dersom elektroverktøyet går med fullt turtall rett
etter innkoblingen, er det feil på startstrømbegrensningen.
Elektroverktøyet må sendes til kundeservice omgående.
Adresser: Kundeservice og kundeveiledning.
Arbeidshenvisninger
Generelle informasjoner om saging
Stram alltid låseknappen (21) og klemspaken (7) helt
u
før saging. Sagbladet kan ellers kile seg fast i emnet.
Ved alle snitt må du først passe på at sagbladet aldri
u
kan berøre anleggsskinnen, skrutvingene eller andre
maskindeler. Fjern eventuelt monterte hjelpeanlegg
eller tilpass disse på tilsvarende måte.
Beskytt sagbladet mot slag og støt. Ikke utsett sagbladet for
trykk fra siden.
Må bare brukes til saging av materialer som er i
overensstemmelse med forskriftsmessig bruk.
Ikke bearbeid deformerte arbeidsstykker. Arbeidsstykket
må alltid ha en rett kant som anleggskinnen kan legges mot.
Lange og tunge emner må støttes eller noe må legges under
på den frie enden.
Sørg for at pendelvernedekselet fungerer riktig og kan
beveges fritt. Pendelvernedekselet må åpnes når
verktøyarmen føres nedover. Når verktøyarmen føres
oppover, må pendelvernedekselet lukke seg over sagbladet
igjen og låses i den øverste posisjonen til verktøyarmen.
Markere sagelinjen (se bilde L)
To laserstråler viser sagbladets skjærebredde. Slik kan du
plassere emnet helt nøyaktig til sagingen, uten at
vernedekselet må åpnes.
– Slå på laserstrålene med bryteren (32).
– Rett markeringen din på arbeidsstykket opp langs de to
laserlinjene.
Merknad: Kontroller før saging at sagelinjen fortsatt vises
riktig Justering av laseren. Laserstrålene kan f. eks.
forskyves av vibrasjoner ved intensiv bruk.
Brukerens plassering (se bilde M)
Ikke still deg opp på linje med sagbladet foran
u
elektroverktøyet, men alltid litt på siden av sagbladet.
Slik er kroppen din beskyttet mot et mulig tilbakeslag.
– Hold hender, fingre og armer borte fra det roterende
sagbladet.
– Ikke legg hendene i kors foran verktøyarmen.
Godkjente emnemål
Maksimal emnestørrelse:
Horisontal Vertikal
gjæringsvinkel gjæringsvinkel
0° 0°
45° 0°
0° 45° (venstre)
0° 45° (høyre)
1 609 92A 5UA | (06.10.2020)
Horisontal
gjæringsvinkel
A) Med vertikalt avstandsanlegg (53) (se bilde N)
B) Med horisontalt avstandsanlegg (54) (se bilde N)
Minste emnestørrelse (= alle emner som kan spennes fast til
venstre eller høyre for sagbladet med skrutvingen (38) som
følger med):
100 mm x 100 mm (lengde x bredde)
Maksimal sagedybde (0°/0°):
– 89 mm
– 100 mm (med vertikalt avstandsanlegg (53))
Maksimal sagebredde (0°/0°):
– 320 mm
– 350 mm (med horisontalt avstandsanlegg (54))
Skifte innleggsplater (se bilde O)
De røde innleggsplatene (19) kan slites etter lengre bruk av
elektroverktøyet.
Skift ut defekte innleggsplater.
– Sett elektroverktøyet i arbeidsstilling.
– Skru ut skruene (55) med unbrakonøkkelen (4 mm) , og
ta ut de gamle innleggsplatene.
– Legg inn den nye høyre innleggsplaten.
– Skru innleggsplaten på så langt til høyre som mulig med
skruene (55), slik at sagbladet ikke kommer i berøring
med innleggsplaten noe sted langs den mulige
trekkbevegelseslengden.
– Gjenta trinnene analogt for den nye venstre
innleggsplaten.
Saging
Stram alltid låseknappen (21) og klemspaken (7) helt
u
før saging. Sagbladet kan ellers kile seg fast i emnet.
Stille inn turtallet (ikke tilgjengelig på alle
landsspesifikke utførelser)
Ved hjelp av turtallsregulatoren (8) kan du stille inn
elektroverktøyets turtall trinnløst også under arbeidet.
Merknad: Still alltid inn et turtall som egner seg for
materialet som skal bearbeides (se tabellen nedenfor). Dette
hindrer overoppheting av sagtennene under sagingen.
Turtallstrinn
1
2
Høyde x bredde
3
[mm]
4
89 x 320
5
A)
100 x 250
60 x 350
6
B)
89 x 226
Saging uten trekkbevegelse (kapping) (se bilde P)
50 x 320
– For saging uten trekkbevegelse (små emner) løsner du
30 x 320 låseskruen (6) hvis denne er strammet. Skyv
Vertikal
gjæringsvinkel
45° 45° (venstre)
45° 45° (høyre)
Materiale
Aluminium
Høyde x bredde
[mm]
50 x 226
30 x 226
Plast
Tre
