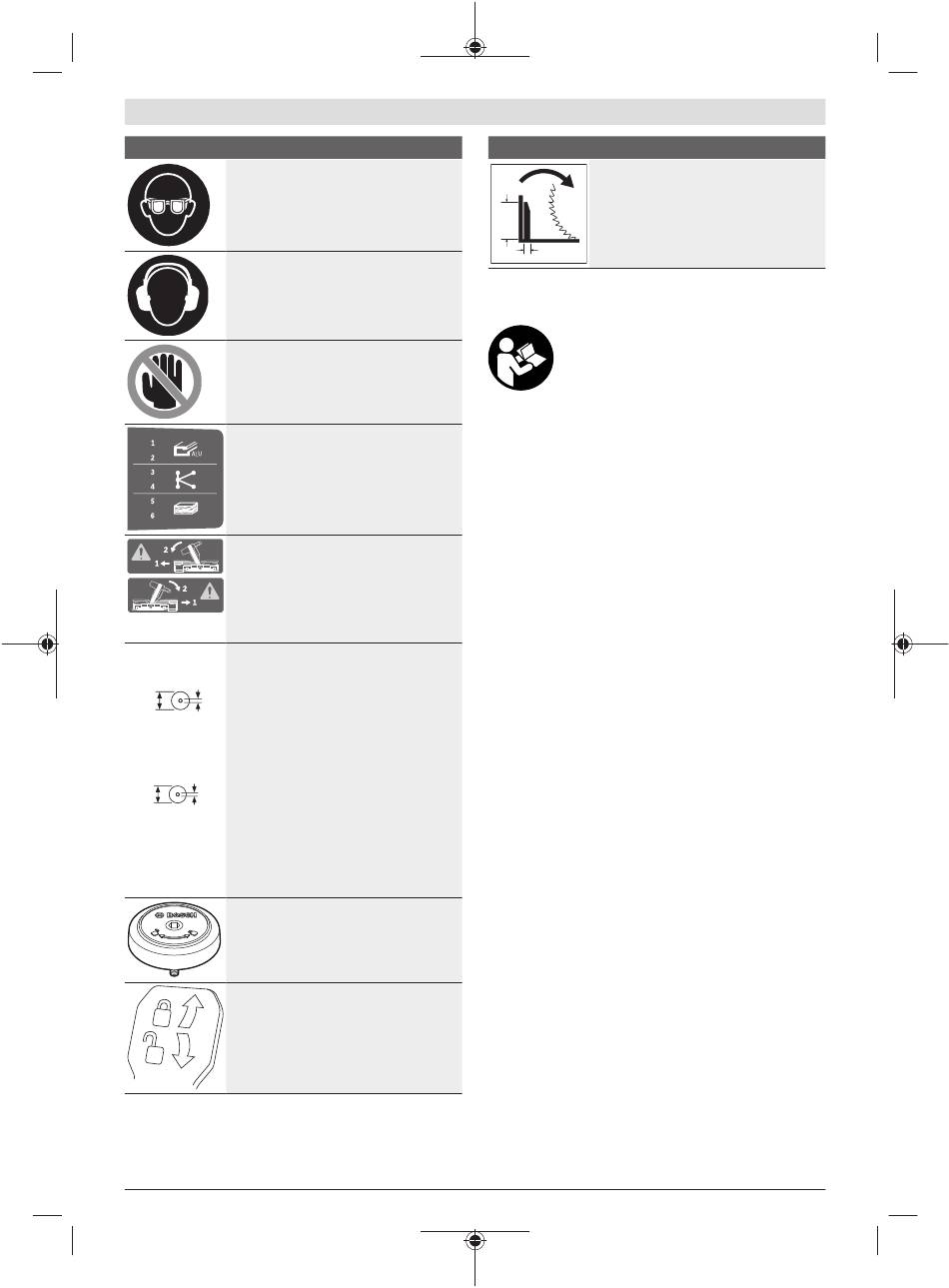

Sümbolid ja nende tähendus
Kandke kaitseprille.
Kandke kuulmiskaitsevahendeid. Müra
võib kuulmist kahjustada.
Ohtlik piirkond! Hoidke käed, sõrmed
ja käsivarred sellest piirkonnast
eemal.
Tabel näitab soovituslikku
pöörlemiskiiruse astet sõltuvalt
töödeldavast materjalist: alumiinium,
plast, puit.
(puudub mõnel riigispetsiifilisel mudelil)
Vertikaalsete kaldenurkade või
horisontaalsete kaldenurkade > 45°
saagimisel tuleb reguleeritavad
tugirööpad välja tõmmata või täiesti
eemaldada.
3 601 M22 6.. Beachten Sie die Abmessungen des
Sägeblatts. Der Lochdurchmesser muss
ohne Spiel zur Werkzeugspindel passen.
305 mm 30 mm
Falls eine Verwendung von
Reduzierstücken notwendig ist, achten
3 601 M22 640
Sie darauf, dass die Abmessungen des
3 601 M22 6B0
Reduzierstücks zur Stammblattdicke und
zum Lochdurchmesser des Sägeblatts
sowie zum Durchmesser der
305 mm 25.4 mm
Werkzeugspindel passen. Verwenden Sie
möglichst die mit dem Sägeblatt
mitgelieferten Reduzierstücke.
Der Sägeblattdurchmesser muss der
Angabe auf dem Symbol entsprechen.
Näitab SDS-kinnituse pöörlemissuunda
saeketta pingutamiseks (vastupäeva) ja
saeketta vabastamiseks (päripäeva).
Kinnitushoob on suletud:
Hoitakse tööriista haarale seatud
vertikaalset kaldenurka.
Kinnitushoob on avatud:
Vertikaalset kaldenurka saab seada.
Bosch Power Tools
Sümbolid ja nende tähendus
Laiade profiililiistude saagimiseks ette
nähtud tõmbeseadise distantspiiriku
pöörlemise suund.
175 mm
20 mm
Toote kirjeldus ja kasutusjuhend
Lugege läbi kõik ohutusnõuded ja juhised.
Ohutusnõuete ja juhiste eiramine võib kaasa
tuua elektrilöögi, tulekahju ja/või raskeid
vigastusi.
Pange tähele kasutusjuhendi esiosas olevaid jooniseid.
Nõuetekohane kasutamine
Elektritööriist on statsionaarse seadmena ette nähtud
sirgete piki- ja ristsuunaliste lõigete tegemiseks puidus.
Sealjuures on võimalikud horisontaalsed kaldenurgad −52°
kuni +60° ning vertikaalsed kaldenurgad 47° (vasakule) kuni
47° (paremale).
Elektritööriista võimsus on kohandatud kõva ja pehme
puidu, samuti laast- ja kiudplaatide saagimiseks.
Vastavate saeketaste kasutamisel on võimalik saagida
alumiiniumprofiile ja plaste.
Kujutatud komponendid
Seadme osade numeratsiooni aluseks on jooniste leheküljel
toodud numbrid.
(1) Tugirööbas
(2) Reguleeritav tugirööbas
(3) Vertikaalse standardse kaldenurga 47°, 45°, 33,9°
ja 22,5° piirik
(4) Vertikaalse kaldenurga skaala
(5) Parempoolse (vertikaalse) kaldenurga vahemiku
nurga väärtuse näidik
(6) Tõmbeseadise lukustuskruvi
(7) Kinnitushoob suvalisele (vertikaalsele)
kaldenurgale
(8) Pöörlemiskiiruse regulaator
(9) Transpordikaitse
(10) Transpordipide
(11) Kaitsekate
(12) Käepide
(13) Lukustushoob
(14) Laseri kaitsekate
(15) Pendel-kaitsekate
(16) Liugrull
(17) Paigaldusavad
(18) Saepink
(19) Vaheplaat
Eesti | 389
A)
1 609 92A 5UA | (06.10.2020)
