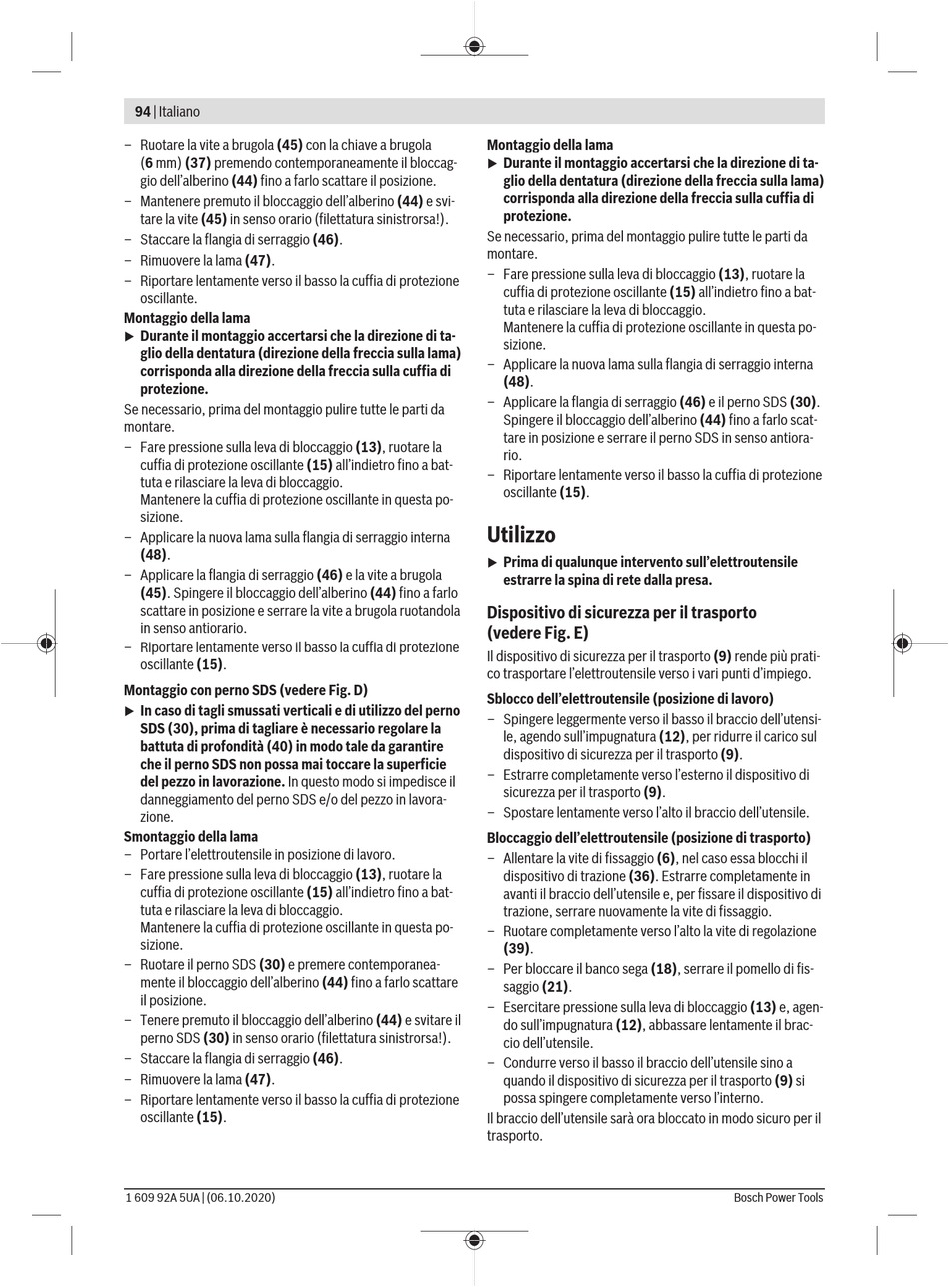

94 | Italiano
– Ruotare la vite a brugola (45) con la chiave a brugola
(6 mm) (37) premendo contemporaneamente il bloccag-
gio dell'alberino (44) fino a farlo scattare il posizione.
– Mantenere premuto il bloccaggio dell'alberino (44) e svi-
tare la vite (45) in senso orario (filettatura sinistrorsa!).
– Staccare la flangia di serraggio (46).
– Rimuovere la lama (47).
– Riportare lentamente verso il basso la cuffia di protezione
oscillante.
Montaggio della lama
Durante il montaggio accertarsi che la direzione di ta-
u
glio della dentatura (direzione della freccia sulla lama)
corrisponda alla direzione della freccia sulla cuffia di
protezione.
Se necessario, prima del montaggio pulire tutte le parti da
montare.
– Fare pressione sulla leva di bloccaggio (13), ruotare la
cuffia di protezione oscillante (15) all'indietro fino a bat-
tuta e rilasciare la leva di bloccaggio.
Mantenere la cuffia di protezione oscillante in questa po-
sizione.
– Applicare la nuova lama sulla flangia di serraggio interna
(48).
– Applicare la flangia di serraggio (46) e la vite a brugola
(45). Spingere il bloccaggio dell'alberino (44) fino a farlo
scattare in posizione e serrare la vite a brugola ruotandola
in senso antiorario.
– Riportare lentamente verso il basso la cuffia di protezione
oscillante (15).
Montaggio con perno SDS (vedere Fig. D)
In caso di tagli smussati verticali e di utilizzo del perno
u
SDS (30), prima di tagliare è necessario regolare la
battuta di profondità (40) in modo tale da garantire
che il perno SDS non possa mai toccare la superficie
del pezzo in lavorazione. In questo modo si impedisce il
danneggiamento del perno SDS e/o del pezzo in lavora-
zione.
Smontaggio della lama
– Portare l'elettroutensile in posizione di lavoro.
– Fare pressione sulla leva di bloccaggio (13), ruotare la
cuffia di protezione oscillante (15) all'indietro fino a bat-
tuta e rilasciare la leva di bloccaggio.
Mantenere la cuffia di protezione oscillante in questa po-
sizione.
– Ruotare il perno SDS (30) e premere contemporanea-
mente il bloccaggio dell'alberino (44) fino a farlo scattare
il posizione.
– Tenere premuto il bloccaggio dell'alberino (44) e svitare il
perno SDS (30) in senso orario (filettatura sinistrorsa!).
– Staccare la flangia di serraggio (46).
– Rimuovere la lama (47).
– Riportare lentamente verso il basso la cuffia di protezione
oscillante (15).
1 609 92A 5UA | (06.10.2020)
Montaggio della lama
Durante il montaggio accertarsi che la direzione di ta-
u
glio della dentatura (direzione della freccia sulla lama)
corrisponda alla direzione della freccia sulla cuffia di
protezione.
Se necessario, prima del montaggio pulire tutte le parti da
montare.
– Fare pressione sulla leva di bloccaggio (13), ruotare la
cuffia di protezione oscillante (15) all'indietro fino a bat-
tuta e rilasciare la leva di bloccaggio.
Mantenere la cuffia di protezione oscillante in questa po-
sizione.
– Applicare la nuova lama sulla flangia di serraggio interna
(48).
– Applicare la flangia di serraggio (46) e il perno SDS (30).
Spingere il bloccaggio dell'alberino (44) fino a farlo scat-
tare in posizione e serrare il perno SDS in senso antiora-
rio.
– Riportare lentamente verso il basso la cuffia di protezione
oscillante (15).
Utilizzo
Prima di qualunque intervento sull'elettroutensile
u
estrarre la spina di rete dalla presa.
Dispositivo di sicurezza per il trasporto
(vedere Fig. E)
Il dispositivo di sicurezza per il trasporto (9) rende più prati-
co trasportare l'elettroutensile verso i vari punti d'impiego.
Sblocco dell'elettroutensile (posizione di lavoro)
– Spingere leggermente verso il basso il braccio dell'utensi-
le, agendo sull'impugnatura (12), per ridurre il carico sul
dispositivo di sicurezza per il trasporto (9).
– Estrarre completamente verso l'esterno il dispositivo di
sicurezza per il trasporto (9).
– Spostare lentamente verso l'alto il braccio dell'utensile.
Bloccaggio dell'elettroutensile (posizione di trasporto)
– Allentare la vite di fissaggio (6), nel caso essa blocchi il
dispositivo di trazione (36). Estrarre completamente in
avanti il braccio dell'utensile e, per fissare il dispositivo di
trazione, serrare nuovamente la vite di fissaggio.
– Ruotare completamente verso l'alto la vite di regolazione
(39).
– Per bloccare il banco sega (18), serrare il pomello di fis-
saggio (21).
– Esercitare pressione sulla leva di bloccaggio (13) e, agen-
do sull'impugnatura (12), abbassare lentamente il brac-
cio dell'utensile.
– Condurre verso il basso il braccio dell'utensile sino a
quando il dispositivo di sicurezza per il trasporto (9) si
possa spingere completamente verso l'interno.
Il braccio dell'utensile sarà ora bloccato in modo sicuro per il
trasporto.
