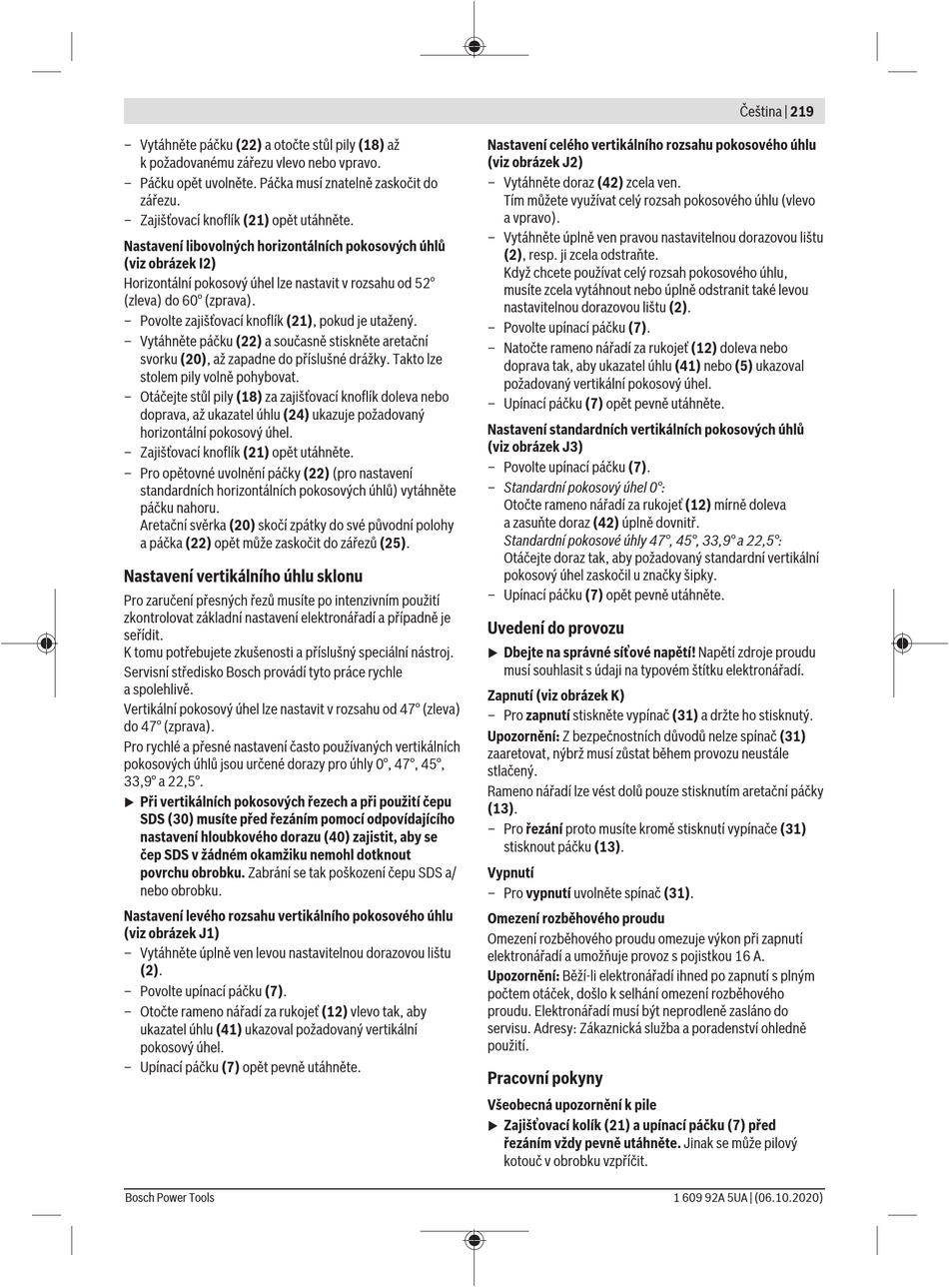

– Vytáhněte páčku (22) a otočte stůl pily (18) až
k požadovanému zářezu vlevo nebo vpravo.
– Páčku opět uvolněte. Páčka musí znatelně zaskočit do
zářezu.
– Zajišťovací knoflík (21) opět utáhněte.
Nastavení libovolných horizontálních pokosových úhlů
(viz obrázek I2)
Horizontální pokosový úhel lze nastavit v rozsahu od 52°
(zleva) do 60° (zprava).
– Povolte zajišťovací knoflík (21), pokud je utažený.
– Vytáhněte páčku (22) a současně stiskněte aretační
svorku (20), až zapadne do příslušné drážky. Takto lze
stolem pily volně pohybovat.
– Otáčejte stůl pily (18) za zajišťovací knoflík doleva nebo
doprava, až ukazatel úhlu (24) ukazuje požadovaný
horizontální pokosový úhel.
– Zajišťovací knoflík (21) opět utáhněte.
– Pro opětovné uvolnění páčky (22) (pro nastavení
standardních horizontálních pokosových úhlů) vytáhněte
páčku nahoru.
Aretační svěrka (20) skočí zpátky do své původní polohy
a páčka (22) opět může zaskočit do zářezů (25).
Nastavení vertikálního úhlu sklonu
Pro zaručení přesných řezů musíte po intenzivním použití
zkontrolovat základní nastavení elektronářadí a případně je
seřídit.
K tomu potřebujete zkušenosti a příslušný speciální nástroj.
Servisní středisko Bosch provádí tyto práce rychle
a spolehlivě.
Vertikální pokosový úhel lze nastavit v rozsahu od 47° (zleva)
do 47° (zprava).
Pro rychlé a přesné nastavení často používaných vertikálních
pokosových úhlů jsou určené dorazy pro úhly 0°, 47°, 45°,
33,9° a 22,5°.
Při vertikálních pokosových řezech a při použití čepu
u
SDS (30) musíte před řezáním pomocí odpovídajícího
nastavení hloubkového dorazu (40) zajistit, aby se
čep SDS v žádném okamžiku nemohl dotknout
povrchu obrobku. Zabrání se tak poškození čepu SDS a/
nebo obrobku.
Nastavení levého rozsahu vertikálního pokosového úhlu
(viz obrázek J1)
– Vytáhněte úplně ven levou nastavitelnou dorazovou lištu
(2).
– Povolte upínací páčku (7).
– Otočte rameno nářadí za rukojeť (12) vlevo tak, aby
ukazatel úhlu (41) ukazoval požadovaný vertikální
pokosový úhel.
– Upínací páčku (7) opět pevně utáhněte.
Bosch Power Tools
Nastavení celého vertikálního rozsahu pokosového úhlu
(viz obrázek J2)
– Vytáhněte doraz (42) zcela ven.
Tím můžete využívat celý rozsah pokosového úhlu (vlevo
a vpravo).
– Vytáhněte úplně ven pravou nastavitelnou dorazovou lištu
(2), resp. ji zcela odstraňte.
Když chcete používat celý rozsah pokosového úhlu,
musíte zcela vytáhnout nebo úplně odstranit také levou
nastavitelnou dorazovou lištu (2).
– Povolte upínací páčku (7).
– Natočte rameno nářadí za rukojeť (12) doleva nebo
doprava tak, aby ukazatel úhlu (41) nebo (5) ukazoval
požadovaný vertikální pokosový úhel.
– Upínací páčku (7) opět pevně utáhněte.
Nastavení standardních vertikálních pokosových úhlů
(viz obrázek J3)
– Povolte upínací páčku (7).
– Standardní pokosový úhel 0°:
Otočte rameno nářadí za rukojeť (12) mírně doleva
a zasuňte doraz (42) úplně dovnitř.
Standardní pokosové úhly 47°, 45°, 33,9° a 22,5°:
Otáčejte doraz tak, aby požadovaný standardní vertikální
pokosový úhel zaskočil u značky šipky.
– Upínací páčku (7) opět pevně utáhněte.
Uvedení do provozu
Dbejte na správné síťové napětí! Napětí zdroje proudu
u
musí souhlasit s údaji na typovém štítku elektronářadí.
Zapnutí (viz obrázek K)
– Pro zapnutí stiskněte vypínač (31) a držte ho stisknutý.
Upozornění: Z bezpečnostních důvodů nelze spínač (31)
zaaretovat, nýbrž musí zůstat během provozu neustále
stlačený.
Rameno nářadí lze vést dolů pouze stisknutím aretační páčky
(13).
– Pro řezání proto musíte kromě stisknutí vypínače (31)
stisknout páčku (13).
Vypnutí
– Pro vypnutí uvolněte spínač (31).
Omezení rozběhového proudu
Omezení rozběhového proudu omezuje výkon při zapnutí
elektronářadí a umožňuje provoz s pojistkou 16 A.
Upozornění: Běží-li elektronářadí ihned po zapnutí s plným
počtem otáček, došlo k selhání omezení rozběhového
proudu. Elektronářadí musí být neprodleně zasláno do
servisu. Adresy: Zákaznická služba a poradenství ohledně
použití.
Pracovní pokyny
Všeobecná upozornění k pile
Zajišťovací kolík (21) a upínací páčku (7) před
u
řezáním vždy pevně utáhněte. Jinak se může pilový
kotouč v obrobku vzpříčit.
