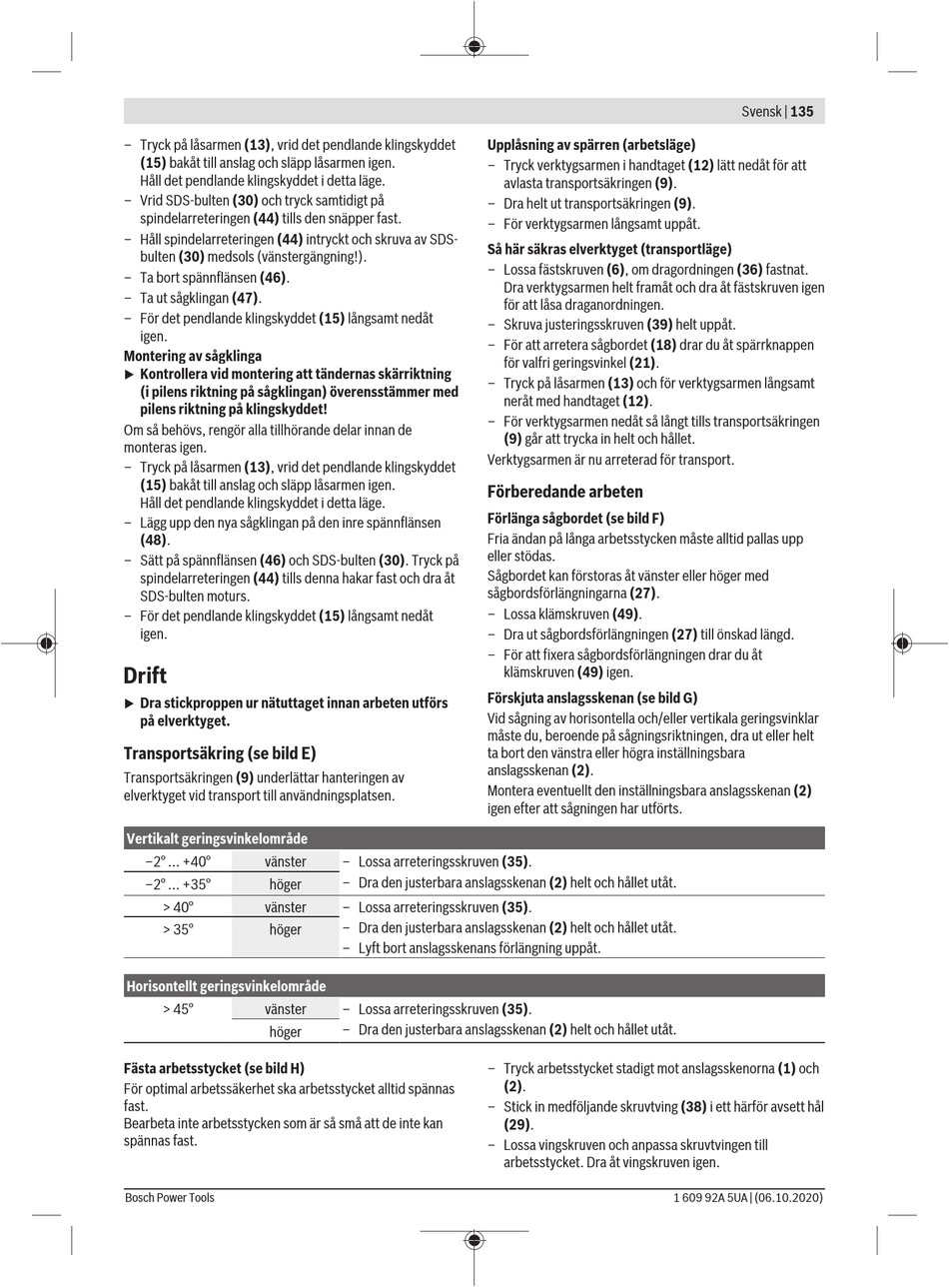

– Tryck på låsarmen (13), vrid det pendlande klingskyddet
(15) bakåt till anslag och släpp låsarmen igen.
Håll det pendlande klingskyddet i detta läge.
– Vrid SDS-bulten (30) och tryck samtidigt på
spindelarreteringen (44) tills den snäpper fast.
– Håll spindelarreteringen (44) intryckt och skruva av SDS-
bulten (30) medsols (vänstergängning!).
– Ta bort spännflänsen (46).
– Ta ut sågklingan (47).
– För det pendlande klingskyddet (15) långsamt nedåt
igen.
Montering av sågklinga
Kontrollera vid montering att tändernas skärriktning
u
(i pilens riktning på sågklingan) överensstämmer med
pilens riktning på klingskyddet!
Om så behövs, rengör alla tillhörande delar innan de
monteras igen.
– Tryck på låsarmen (13), vrid det pendlande klingskyddet
(15) bakåt till anslag och släpp låsarmen igen.
Håll det pendlande klingskyddet i detta läge.
– Lägg upp den nya sågklingan på den inre spännflänsen
(48).
– Sätt på spännflänsen (46) och SDS-bulten (30). Tryck på
spindelarreteringen (44) tills denna hakar fast och dra åt
SDS-bulten moturs.
– För det pendlande klingskyddet (15) långsamt nedåt
igen.
Drift
Dra stickproppen ur nätuttaget innan arbeten utförs
u
på elverktyget.
Transportsäkring (se bild E)
Transportsäkringen (9) underlättar hanteringen av
elverktyget vid transport till användningsplatsen.
Vertikalt geringsvinkelområde
–2° ... +40° vänster
–2° ... +35° höger
> 40° vänster
> 35° höger
Horisontellt geringsvinkelområde
> 45° vänster
höger
Fästa arbetsstycket (se bild H)
För optimal arbetssäkerhet ska arbetsstycket alltid spännas
fast.
Bearbeta inte arbetsstycken som är så små att de inte kan
spännas fast.
Bosch Power Tools
Upplåsning av spärren (arbetsläge)
– Tryck verktygsarmen i handtaget (12) lätt nedåt för att
avlasta transportsäkringen (9).
– Dra helt ut transportsäkringen (9).
– För verktygsarmen långsamt uppåt.
Så här säkras elverktyget (transportläge)
– Lossa fästskruven (6), om dragordningen (36) fastnat.
Dra verktygsarmen helt framåt och dra åt fästskruven igen
för att låsa draganordningen.
– Skruva justeringsskruven (39) helt uppåt.
– För att arretera sågbordet (18) drar du åt spärrknappen
för valfri geringsvinkel (21).
– Tryck på låsarmen (13) och för verktygsarmen långsamt
neråt med handtaget (12).
– För verktygsarmen nedåt så långt tills transportsäkringen
(9) går att trycka in helt och hållet.
Verktygsarmen är nu arreterad för transport.
Förberedande arbeten
Förlänga sågbordet (se bild F)
Fria ändan på långa arbetsstycken måste alltid pallas upp
eller stödas.
Sågbordet kan förstoras åt vänster eller höger med
sågbordsförlängningarna (27).
– Lossa klämskruven (49).
– Dra ut sågbordsförlängningen (27) till önskad längd.
– För att fixera sågbordsförlängningen drar du åt
klämskruven (49) igen.
Förskjuta anslagsskenan (se bild G)
Vid sågning av horisontella och/eller vertikala geringsvinklar
måste du, beroende på sågningsriktningen, dra ut eller helt
ta bort den vänstra eller högra inställningsbara
anslagsskenan (2).
Montera eventuellt den inställningsbara anslagsskenan (2)
igen efter att sågningen har utförts.
– Lossa arreteringsskruven (35).
– Dra den justerbara anslagsskenan (2) helt och hållet utåt.
– Lossa arreteringsskruven (35).
– Dra den justerbara anslagsskenan (2) helt och hållet utåt.
– Lyft bort anslagsskenans förlängning uppåt.
– Lossa arreteringsskruven (35).
– Dra den justerbara anslagsskenan (2) helt och hållet utåt.
– Tryck arbetsstycket stadigt mot anslagsskenorna (1) och
(2).
– Stick in medföljande skruvtving (38) i ett härför avsett hål
(29).
– Lossa vingskruven och anpassa skruvtvingen till
arbetsstycket. Dra åt vingskruven igen.
