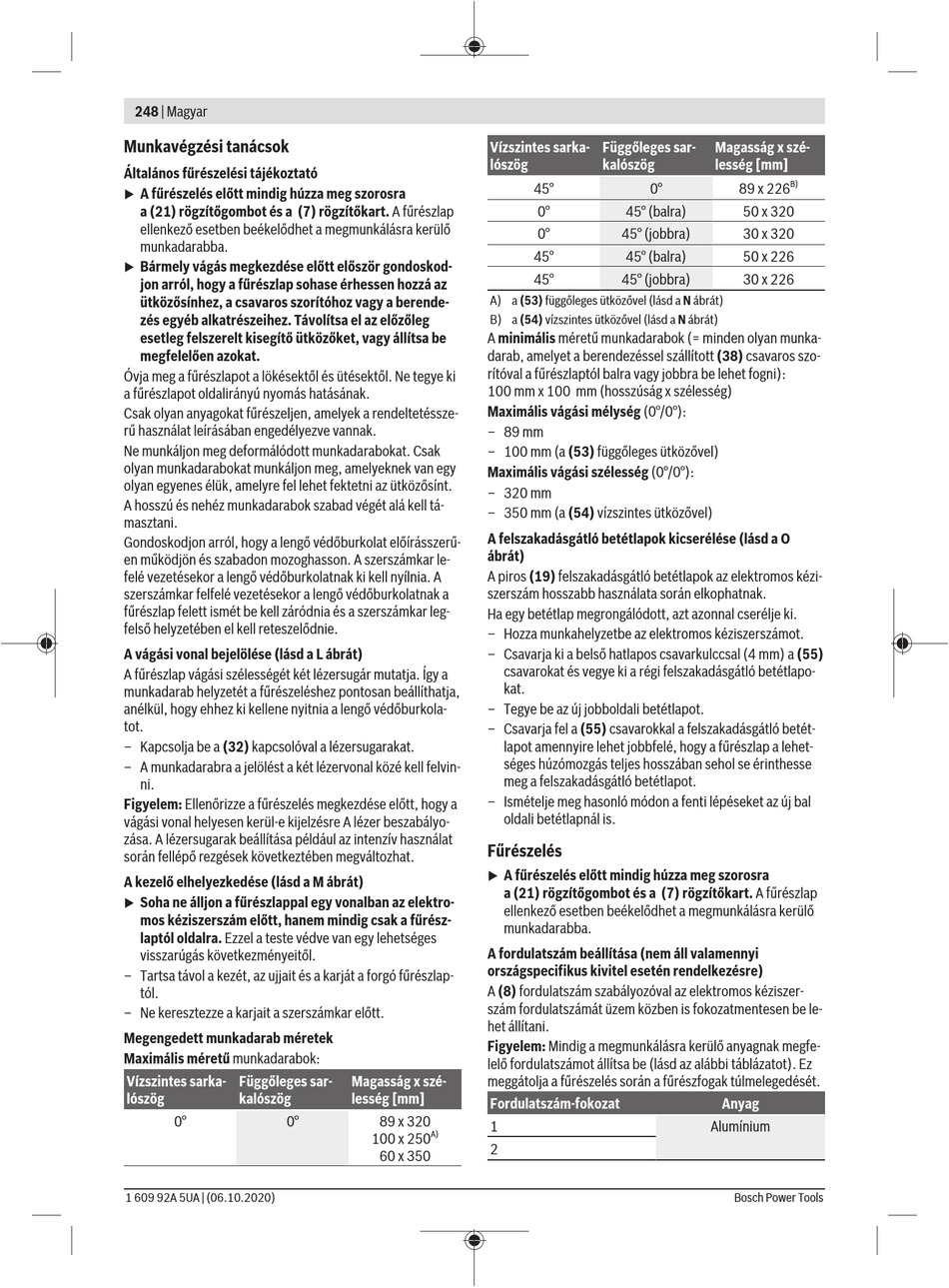

248 | Magyar
Munkavégzési tanácsok
Általános fűrészelési tájékoztató
A fűrészelés előtt mindig húzza meg szorosra
u
a (21) rögzítőgombot és a (7) rögzítőkart. A fűrészlap
ellenkező esetben beékelődhet a megmunkálásra kerülő
munkadarabba.
Bármely vágás megkezdése előtt először gondoskod-
u
jon arról, hogy a fűrészlap sohase érhessen hozzá az
ütközősínhez, a csavaros szorítóhoz vagy a berende-
zés egyéb alkatrészeihez. Távolítsa el az előzőleg
esetleg felszerelt kisegítő ütközőket, vagy állítsa be
megfelelően azokat.
Óvja meg a fűrészlapot a lökésektől és ütésektől. Ne tegye ki
a fűrészlapot oldalirányú nyomás hatásának.
Csak olyan anyagokat fűrészeljen, amelyek a rendeltetéssze-
rű használat leírásában engedélyezve vannak.
Ne munkáljon meg deformálódott munkadarabokat. Csak
olyan munkadarabokat munkáljon meg, amelyeknek van egy
olyan egyenes élük, amelyre fel lehet fektetni az ütközősínt.
A hosszú és nehéz munkadarabok szabad végét alá kell tá-
masztani.
Gondoskodjon arról, hogy a lengő védőburkolat előírásszerű-
en működjön és szabadon mozoghasson. A szerszámkar le-
felé vezetésekor a lengő védőburkolatnak ki kell nyílnia. A
szerszámkar felfelé vezetésekor a lengő védőburkolatnak a
fűrészlap felett ismét be kell záródnia és a szerszámkar leg-
felső helyzetében el kell reteszelődnie.
A vágási vonal bejelölése (lásd a L ábrát)
A fűrészlap vágási szélességét két lézersugár mutatja. Így a
munkadarab helyzetét a fűrészeléshez pontosan beállíthatja,
anélkül, hogy ehhez ki kellene nyitnia a lengő védőburkola-
tot.
– Kapcsolja be a (32) kapcsolóval a lézersugarakat.
– A munkadarabra a jelölést a két lézervonal közé kell felvin-
ni.
Figyelem: Ellenőrizze a fűrészelés megkezdése előtt, hogy a
vágási vonal helyesen kerül-e kijelzésre A lézer beszabályo-
zása. A lézersugarak beállítása például az intenzív használat
során fellépő rezgések következtében megváltozhat.
A kezelő elhelyezkedése (lásd a M ábrát)
Soha ne álljon a fűrészlappal egy vonalban az elektro-
u
mos kéziszerszám előtt, hanem mindig csak a fűrész-
laptól oldalra. Ezzel a teste védve van egy lehetséges
visszarúgás következményeitől.
– Tartsa távol a kezét, az ujjait és a karját a forgó fűrészlap-
tól.
– Ne keresztezze a karjait a szerszámkar előtt.
Megengedett munkadarab méretek
Maximális méretű munkadarabok:
Vízszintes sarka- Függőleges sar-
lószög kalószög
0° 0°
1 609 92A 5UA | (06.10.2020)
Vízszintes sarka-
lószög
A) a (53) függőleges ütközővel (lásd a N ábrát)
B) a (54) vízszintes ütközővel (lásd a N ábrát)
A minimális méretű munkadarabok (= minden olyan munka-
darab, amelyet a berendezéssel szállított (38) csavaros szo-
rítóval a fűrészlaptól balra vagy jobbra be lehet fogni):
100 mm x 100 mm (hosszúság x szélesség)
Maximális vágási mélység (0°/0°):
– 89 mm
– 100 mm (a (53) függőleges ütközővel)
Maximális vágási szélesség (0°/0°):
– 320 mm
– 350 mm (a (54) vízszintes ütközővel)
A felszakadásgátló betétlapok kicserélése (lásd a O
ábrát)
A piros (19) felszakadásgátló betétlapok az elektromos kézi-
szerszám hosszabb használata során elkophatnak.
Ha egy betétlap megrongálódott, azt azonnal cserélje ki.
– Hozza munkahelyzetbe az elektromos kéziszerszámot.
– Csavarja ki a belső hatlapos csavarkulccsal (4 mm) a (55)
csavarokat és vegye ki a régi felszakadásgátló betétlapo-
kat.
– Tegye be az új jobboldali betétlapot.
– Csavarja fel a (55) csavarokkal a felszakadásgátló betét-
lapot amennyire lehet jobbfelé, hogy a fűrészlap a lehet-
séges húzómozgás teljes hosszában sehol se érinthesse
meg a felszakadásgátló betétlapot.
– Ismételje meg hasonló módon a fenti lépéseket az új bal
oldali betétlapnál is.
Fűrészelés
A fűrészelés előtt mindig húzza meg szorosra
u
a (21) rögzítőgombot és a (7) rögzítőkart. A fűrészlap
ellenkező esetben beékelődhet a megmunkálásra kerülő
munkadarabba.
A fordulatszám beállítása (nem áll valamennyi
országspecifikus kivitel esetén rendelkezésre)
A (8) fordulatszám szabályozóval az elektromos kéziszer-
szám fordulatszámát üzem közben is fokozatmentesen be le-
het állítani.
Figyelem: Mindig a megmunkálásra kerülő anyagnak megfe-
lelő fordulatszámot állítsa be (lásd az alábbi táblázatot). Ez
meggátolja a fűrészelés során a fűrészfogak túlmelegedését.
Magasság x szé-
lesség [mm]
Fordulatszám-fokozat
89 x 320
1
A)
100 x 250
2
60 x 350
Függőleges sar-
kalószög
45° 0°
0° 45° (balra)
0° 45° (jobbra)
45° 45° (balra)
45° 45° (jobbra)
Alumínium
Magasság x szé-
lesség [mm]
B)
89 x 226
50 x 320
30 x 320
50 x 226
30 x 226
Anyag
