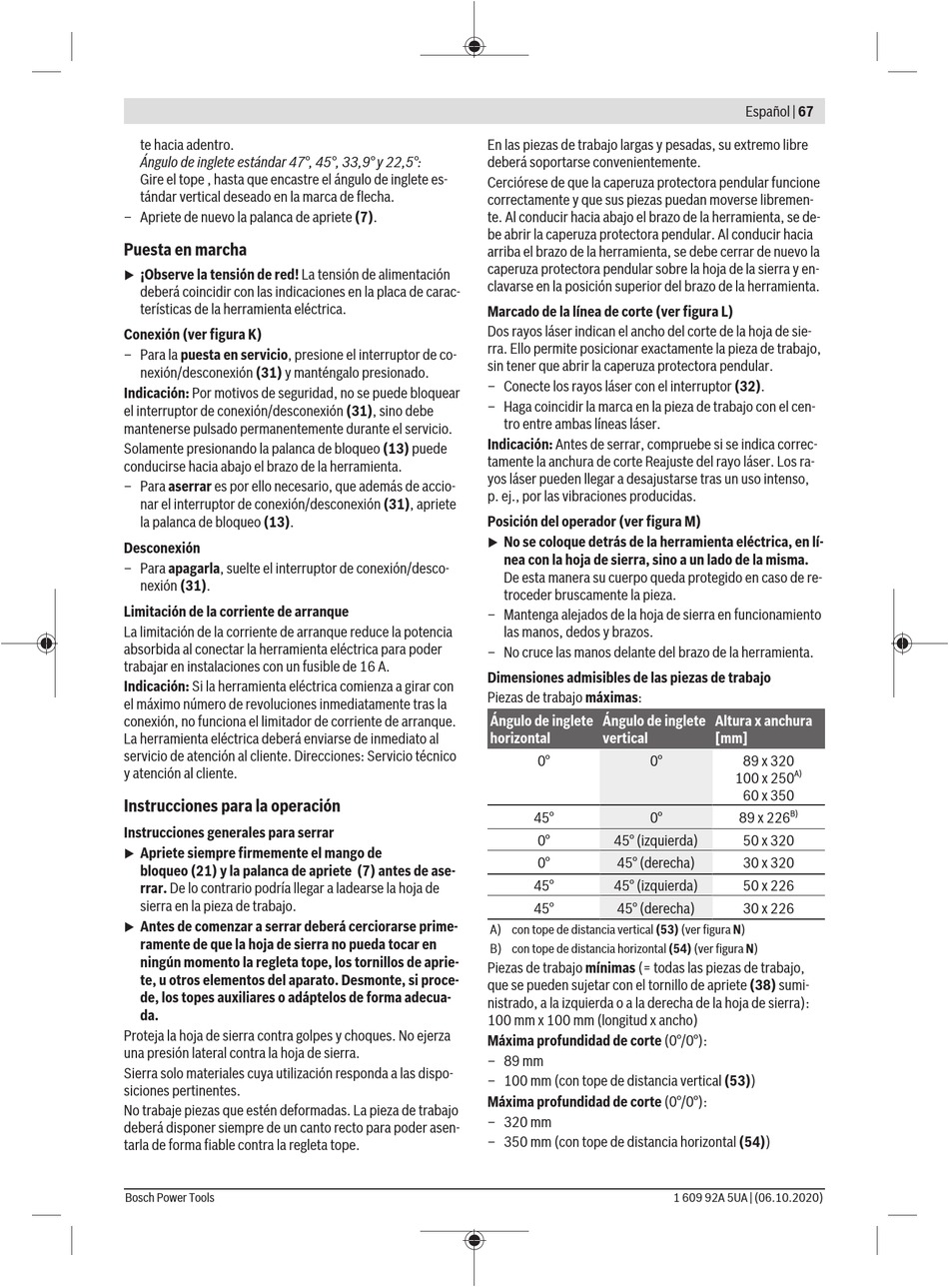

te hacia adentro.
Ángulo de inglete estándar 47°, 45°, 33,9° y 22,5°:
Gire el tope , hasta que encastre el ángulo de inglete es-
tándar vertical deseado en la marca de flecha.
– Apriete de nuevo la palanca de apriete (7).

Puesta en marcha

¡Observe la tensión de red! La tensión de alimentación
u
deberá coincidir con las indicaciones en la placa de carac-
terísticas de la herramienta eléctrica.
Conexión (ver figura K)
– Para la puesta en servicio, presione el interruptor de co-
nexión/desconexión (31) y manténgalo presionado.
Indicación: Por motivos de seguridad, no se puede bloquear
el interruptor de conexión/desconexión (31), sino debe
mantenerse pulsado permanentemente durante el servicio.
Solamente presionando la palanca de bloqueo (13) puede
conducirse hacia abajo el brazo de la herramienta.
– Para aserrar es por ello necesario, que además de accio-
nar el interruptor de conexión/desconexión (31), apriete
la palanca de bloqueo (13).
Desconexión
– Para apagarla, suelte el interruptor de conexión/desco-
nexión (31).
Limitación de la corriente de arranque
La limitación de la corriente de arranque reduce la potencia
absorbida al conectar la herramienta eléctrica para poder
trabajar en instalaciones con un fusible de 16 A.
Indicación: Si la herramienta eléctrica comienza a girar con
el máximo número de revoluciones inmediatamente tras la
conexión, no funciona el limitador de corriente de arranque.
La herramienta eléctrica deberá enviarse de inmediato al
servicio de atención al cliente. Direcciones: Servicio técnico
y atención al cliente.
Instrucciones para la operación
Instrucciones generales para serrar
Apriete siempre firmemente el mango de
u
bloqueo (21) y la palanca de apriete (7) antes de ase-
rrar. De lo contrario podría llegar a ladearse la hoja de
sierra en la pieza de trabajo.
Antes de comenzar a serrar deberá cerciorarse prime-
u
ramente de que la hoja de sierra no pueda tocar en
ningún momento la regleta tope, los tornillos de aprie-
te, u otros elementos del aparato. Desmonte, si proce-
de, los topes auxiliares o adáptelos de forma adecua-
da.
Proteja la hoja de sierra contra golpes y choques. No ejerza
una presión lateral contra la hoja de sierra.
Sierra solo materiales cuya utilización responda a las dispo-
siciones pertinentes.
No trabaje piezas que estén deformadas. La pieza de trabajo
deberá disponer siempre de un canto recto para poder asen-
tarla de forma fiable contra la regleta tope.
Bosch Power Tools
En las piezas de trabajo largas y pesadas, su extremo libre
deberá soportarse convenientemente.
Cerciórese de que la caperuza protectora pendular funcione
correctamente y que sus piezas puedan moverse libremen-
te. Al conducir hacia abajo el brazo de la herramienta, se de-
be abrir la caperuza protectora pendular. Al conducir hacia
arriba el brazo de la herramienta, se debe cerrar de nuevo la
caperuza protectora pendular sobre la hoja de la sierra y en-
clavarse en la posición superior del brazo de la herramienta.
Marcado de la línea de corte (ver figura L)
Dos rayos láser indican el ancho del corte de la hoja de sie-
rra. Ello permite posicionar exactamente la pieza de trabajo,
sin tener que abrir la caperuza protectora pendular.
– Conecte los rayos láser con el interruptor (32).
– Haga coincidir la marca en la pieza de trabajo con el cen-
tro entre ambas líneas láser.
Indicación: Antes de serrar, compruebe si se indica correc-
tamente la anchura de corte Reajuste del rayo láser. Los ra-
yos láser pueden llegar a desajustarse tras un uso intenso,
p. ej., por las vibraciones producidas.
Posición del operador (ver figura M)
No se coloque detrás de la herramienta eléctrica, en lí-
u
nea con la hoja de sierra, sino a un lado de la misma.
De esta manera su cuerpo queda protegido en caso de re-
troceder bruscamente la pieza.
– Mantenga alejados de la hoja de sierra en funcionamiento
las manos, dedos y brazos.
– No cruce las manos delante del brazo de la herramienta.
Dimensiones admisibles de las piezas de trabajo
Piezas de trabajo máximas:
Ángulo de inglete Ángulo de inglete
horizontal vertical
0° 0°
45° 0°
0° 45° (izquierda)
0° 45° (derecha)
45° 45° (izquierda)
45° 45° (derecha)
A) con tope de distancia vertical (53) (ver figura N)
B) con tope de distancia horizontal (54) (ver figura N)
Piezas de trabajo mínimas (= todas las piezas de trabajo,
que se pueden sujetar con el tornillo de apriete (38) sumi-
nistrado, a la izquierda o a la derecha de la hoja de sierra):
100 mm x 100 mm (longitud x ancho)
Máxima profundidad de corte (0°/0°):
– 89 mm
– 100 mm (con tope de distancia vertical (53))
Máxima profundidad de corte (0°/0°):
– 320 mm
– 350 mm (con tope de distancia horizontal (54))
Español | 67
Altura x anchura
[mm]
89 x 320
A)
100 x 250
60 x 350
B)
89 x 226
50 x 320
30 x 320
50 x 226
30 x 226
