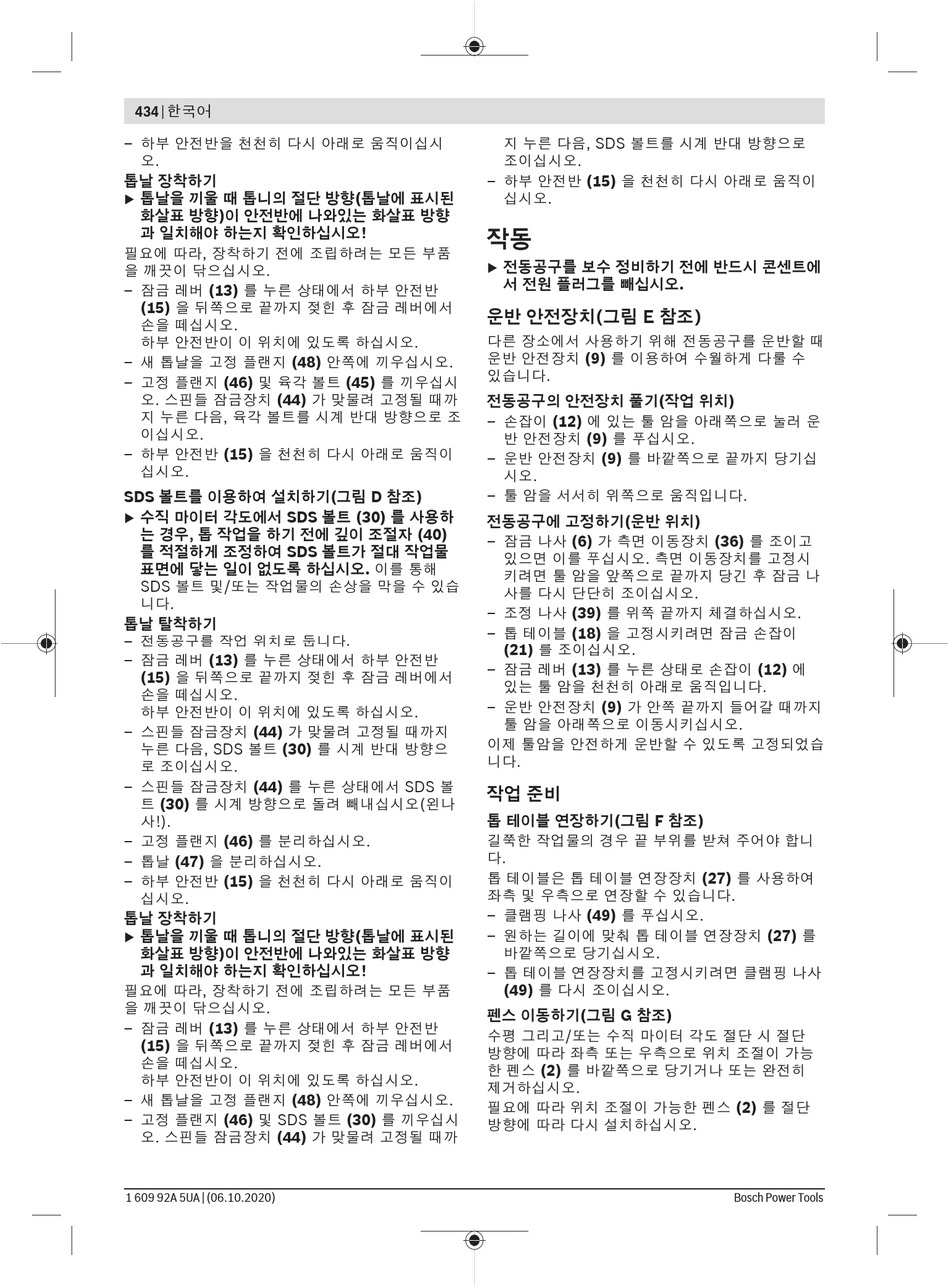

434 | 한국어
– 하부 안전반을 천천히 다시 아래로 움직이십시
오.
톱날 장착하기
톱날을 끼울 때 톱니의 절단 방향(톱날에 표시된
u
화살표 방향)이 안전반에 나와있는 화살표 방향
과 일치해야 하는지 확인하십시오!
필요에 따라, 장착하기 전에 조립하려는 모든 부품
을 깨끗이 닦으십시오.
– 잠금 레버 (13) 를 누른 상태에서 하부 안전반
(15) 을 뒤쪽으로 끝까지 젖힌 후 잠금 레버에서
손을 떼십시오.
하부 안전반이 이 위치에 있도록 하십시오.
– 새 톱날을 고정 플랜지 (48) 안쪽에 끼우십시오.
– 고정 플랜지 (46) 및 육각 볼트 (45) 를 끼우십시
오. 스핀들 잠금장치 (44) 가 맞물려 고정될 때까
지 누른 다음, 육각 볼트를 시계 반대 방향으로 조
이십시오.
– 하부 안전반 (15) 을 천천히 다시 아래로 움직이
십시오.
SDS 볼트를 이용하여 설치하기(그림 D 참조)
수직 마이터 각도에서 SDS 볼트 (30) 를 사용하
u
는 경우, 톱 작업을 하기 전에 깊이 조절자 (40)
를 적절하게 조정하여 SDS 볼트가 절대 작업물
표면에 닿는 일이 없도록 하십시오. 이를 통해
SDS 볼트 및/또는 작업물의 손상을 막을 수 있습
니다.
톱날 탈착하기
– 전동공구를 작업 위치로 둡니다.
– 잠금 레버 (13) 를 누른 상태에서 하부 안전반
(15) 을 뒤쪽으로 끝까지 젖힌 후 잠금 레버에서
손을 떼십시오.
하부 안전반이 이 위치에 있도록 하십시오.
– 스핀들 잠금장치 (44) 가 맞물려 고정될 때까지
누른 다음, SDS 볼트 (30) 를 시계 반대 방향으
로 조이십시오.
– 스핀들 잠금장치 (44) 를 누른 상태에서 SDS 볼
트 (30) 를 시계 방향으로 돌려 빼내십시오(왼나
사!).
– 고정 플랜지 (46) 를 분리하십시오.
– 톱날 (47) 을 분리하십시오.
– 하부 안전반 (15) 을 천천히 다시 아래로 움직이
십시오.
톱날 장착하기
톱날을 끼울 때 톱니의 절단 방향(톱날에 표시된
u
화살표 방향)이 안전반에 나와있는 화살표 방향
과 일치해야 하는지 확인하십시오!
필요에 따라, 장착하기 전에 조립하려는 모든 부품
을 깨끗이 닦으십시오.
– 잠금 레버 (13) 를 누른 상태에서 하부 안전반
(15) 을 뒤쪽으로 끝까지 젖힌 후 잠금 레버에서
손을 떼십시오.
하부 안전반이 이 위치에 있도록 하십시오.
– 새 톱날을 고정 플랜지 (48) 안쪽에 끼우십시오.
– 고정 플랜지 (46) 및 SDS 볼트 (30) 를 끼우십시
오. 스핀들 잠금장치 (44) 가 맞물려 고정될 때까
1 609 92A 5UA | (06.10.2020)
지 누른 다음, SDS 볼트를 시계 반대 방향으로
조이십시오.
– 하부 안전반 (15) 을 천천히 다시 아래로 움직이
십시오.
작동
전동공구를 보수 정비하기 전에 반드시 콘센트에
u
서 전원 플러그를 빼십시오.
운반 안전장치(그림 E 참조)
다른 장소에서 사용하기 위해 전동공구를 운반할 때
운반 안전장치 (9) 를 이용하여 수월하게 다룰 수
있습니다.
전동공구의 안전장치 풀기(작업 위치)
– 손잡이 (12) 에 있는 툴 암을 아래쪽으로 눌러 운
반 안전장치 (9) 를 푸십시오.
– 운반 안전장치 (9) 를 바깥쪽으로 끝까지 당기십
시오.
– 툴 암을 서서히 위쪽으로 움직입니다.
전동공구에 고정하기(운반 위치)
– 잠금 나사 (6) 가 측면 이동장치 (36) 를 조이고
있으면 이를 푸십시오. 측면 이동장치를 고정시
키려면 툴 암을 앞쪽으로 끝까지 당긴 후 잠금 나
사를 다시 단단히 조이십시오.
– 조정 나사 (39) 를 위쪽 끝까지 체결하십시오.
– 톱 테이블 (18) 을 고정시키려면 잠금 손잡이
(21) 를 조이십시오.
– 잠금 레버 (13) 를 누른 상태로 손잡이 (12) 에
있는 툴 암을 천천히 아래로 움직입니다.
– 운반 안전장치 (9) 가 안쪽 끝까지 들어갈 때까지
툴 암을 아래쪽으로 이동시키십시오.
이제 툴암을 안전하게 운반할 수 있도록 고정되었습
니다.
작업 준비
톱 테이블 연장하기(그림 F 참조)
길쭉한 작업물의 경우 끝 부위를 받쳐 주어야 합니
다.
톱 테이블은 톱 테이블 연장장치 (27) 를 사용하여
좌측 및 우측으로 연장할 수 있습니다.
– 클램핑 나사 (49) 를 푸십시오.
– 원하는 길이에 맞춰 톱 테이블 연장장치 (27) 를
바깥쪽으로 당기십시오.
– 톱 테이블 연장장치를 고정시키려면 클램핑 나사
(49) 를 다시 조이십시오.
펜스 이동하기(그림 G 참조)
수평 그리고/또는 수직 마이터 각도 절단 시 절단
방향에 따라 좌측 또는 우측으로 위치 조절이 가능
한 펜스 (2) 를 바깥쪽으로 당기거나 또는 완전히
제거하십시오.
필요에 따라 위치 조절이 가능한 펜스 (2) 를 절단
방향에 따라 다시 설치하십시오.
