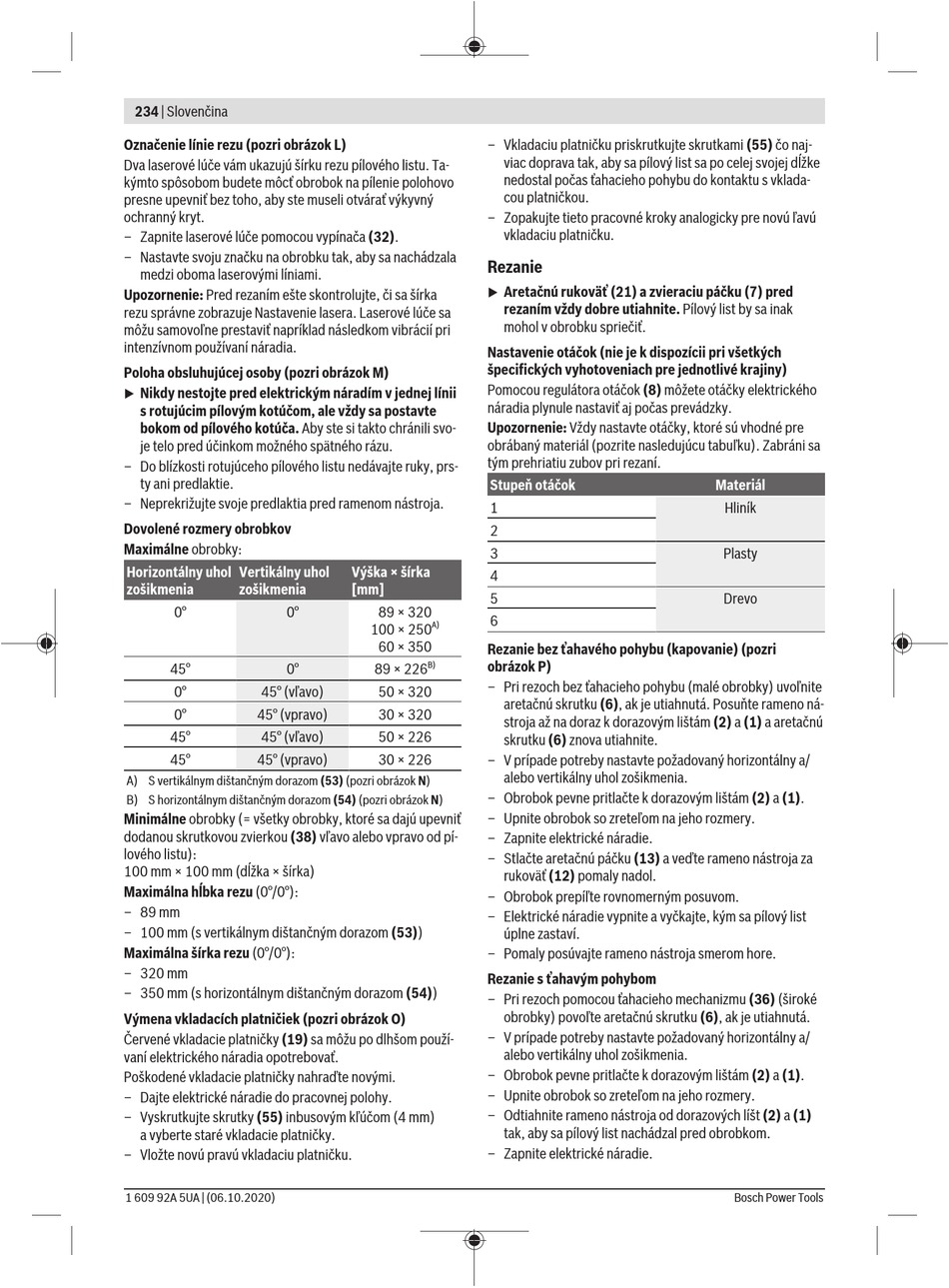

234 | Slovenčina
Označenie línie rezu (pozri obrázok L)
Dva laserové lúče vám ukazujú šírku rezu pílového listu. Ta-
kýmto spôsobom budete môcť obrobok na pílenie polohovo
presne upevniť bez toho, aby ste museli otvárať výkyvný
ochranný kryt.
– Zapnite laserové lúče pomocou vypínača (32).
– Nastavte svoju značku na obrobku tak, aby sa nachádzala
medzi oboma laserovými líniami.
Upozornenie: Pred rezaním ešte skontrolujte, či sa šírka
rezu správne zobrazuje Nastavenie lasera. Laserové lúče sa
môžu samovoľne prestaviť napríklad následkom vibrácií pri
intenzívnom používaní náradia.
Poloha obsluhujúcej osoby (pozri obrázok M)
Nikdy nestojte pred elektrickým náradím v jednej línii
u
s rotujúcim pílovým kotúčom, ale vždy sa postavte
bokom od pílového kotúča. Aby ste si takto chránili svo-
je telo pred účinkom možného spätného rázu.
– Do blízkosti rotujúceho pílového listu nedávajte ruky, prs-
ty ani predlaktie.
– Neprekrižujte svoje predlaktia pred ramenom nástroja.
Dovolené rozmery obrobkov
Maximálne obrobky:
Horizontálny uhol Vertikálny uhol
zošikmenia zošikmenia
0° 0°
45° 0°
0° 45° (vľavo)
0° 45° (vpravo)
45° 45° (vľavo)
45° 45° (vpravo)
A) S vertikálnym dištančným dorazom (53) (pozri obrázok N)
B) S horizontálnym dištančným dorazom (54) (pozri obrázok N)
Minimálne obrobky (= všetky obrobky, ktoré sa dajú upevniť
dodanou skrutkovou zvierkou (38) vľavo alebo vpravo od pí-
lového listu):
100 mm × 100 mm (dĺžka × šírka)
Maximálna hĺbka rezu (0°/0°):
– 89 mm
– 100 mm (s vertikálnym dištančným dorazom (53))
Maximálna šírka rezu (0°/0°):
– 320 mm
– 350 mm (s horizontálnym dištančným dorazom (54))
Výmena vkladacích platničiek (pozri obrázok O)
Červené vkladacie platničky (19) sa môžu po dlhšom použí-
vaní elektrického náradia opotrebovať.
Poškodené vkladacie platničky nahraďte novými.
– Dajte elektrické náradie do pracovnej polohy.
– Vyskrutkujte skrutky (55) inbusovým kľúčom (4 mm)
a vyberte staré vkladacie platničky.
– Vložte novú pravú vkladaciu platničku.
1 609 92A 5UA | (06.10.2020)
– Vkladaciu platničku priskrutkujte skrutkami (55) čo naj-
viac doprava tak, aby sa pílový list sa po celej svojej dĺžke
nedostal počas ťahacieho pohybu do kontaktu s vklada-
cou platničkou.
– Zopakujte tieto pracovné kroky analogicky pre novú ľavú
vkladaciu platničku.
Rezanie
Aretačnú rukoväť (21) a zvieraciu páčku (7) pred
u
rezaním vždy dobre utiahnite. Pílový list by sa inak
mohol v obrobku spriečiť.
Nastavenie otáčok (nie je k dispozícii pri všetkých
špecifických vyhotoveniach pre jednotlivé krajiny)
Pomocou regulátora otáčok (8) môžete otáčky elektrického
náradia plynule nastaviť aj počas prevádzky.
Upozornenie: Vždy nastavte otáčky, ktoré sú vhodné pre
obrábaný materiál (pozrite nasledujúcu tabuľku). Zabráni sa
tým prehriatiu zubov pri rezaní.
Stupeň otáčok
1
2
3
Výška × šírka
4
[mm]
5
89 × 320
6
A)
100 × 250
60 × 350
Rezanie bez ťahavého pohybu (kapovanie) (pozri
B) obrázok P)
89 × 226
– Pri rezoch bez ťahacieho pohybu (malé obrobky) uvoľnite
50 × 320
aretačnú skrutku (6), ak je utiahnutá. Posuňte rameno ná-
30 × 320
stroja až na doraz k dorazovým lištám (2) a (1) a aretačnú
50 × 226
skrutku (6) znova utiahnite.
30 × 226 – V prípade potreby nastavte požadovaný horizontálny a/
alebo vertikálny uhol zošikmenia.
– Obrobok pevne pritlačte k dorazovým lištám (2) a (1).
– Upnite obrobok so zreteľom na jeho rozmery.
– Zapnite elektrické náradie.
– Stlačte aretačnú páčku (13) a veďte rameno nástroja za
rukoväť (12) pomaly nadol.
– Obrobok prepíľte rovnomerným posuvom.
– Elektrické náradie vypnite a vyčkajte, kým sa pílový list
úplne zastaví.
– Pomaly posúvajte rameno nástroja smerom hore.
Rezanie s ťahavým pohybom
– Pri rezoch pomocou ťahacieho mechanizmu (36) (široké
obrobky) povoľte aretačnú skrutku (6), ak je utiahnutá.
– V prípade potreby nastavte požadovaný horizontálny a/
alebo vertikálny uhol zošikmenia.
– Obrobok pevne pritlačte k dorazovým lištám (2) a (1).
– Upnite obrobok so zreteľom na jeho rozmery.
– Odtiahnite rameno nástroja od dorazových líšt (2) a (1)
tak, aby sa pílový list nachádzal pred obrobkom.
– Zapnite elektrické náradie.
Materiál
Hliník
Plasty
Drevo
