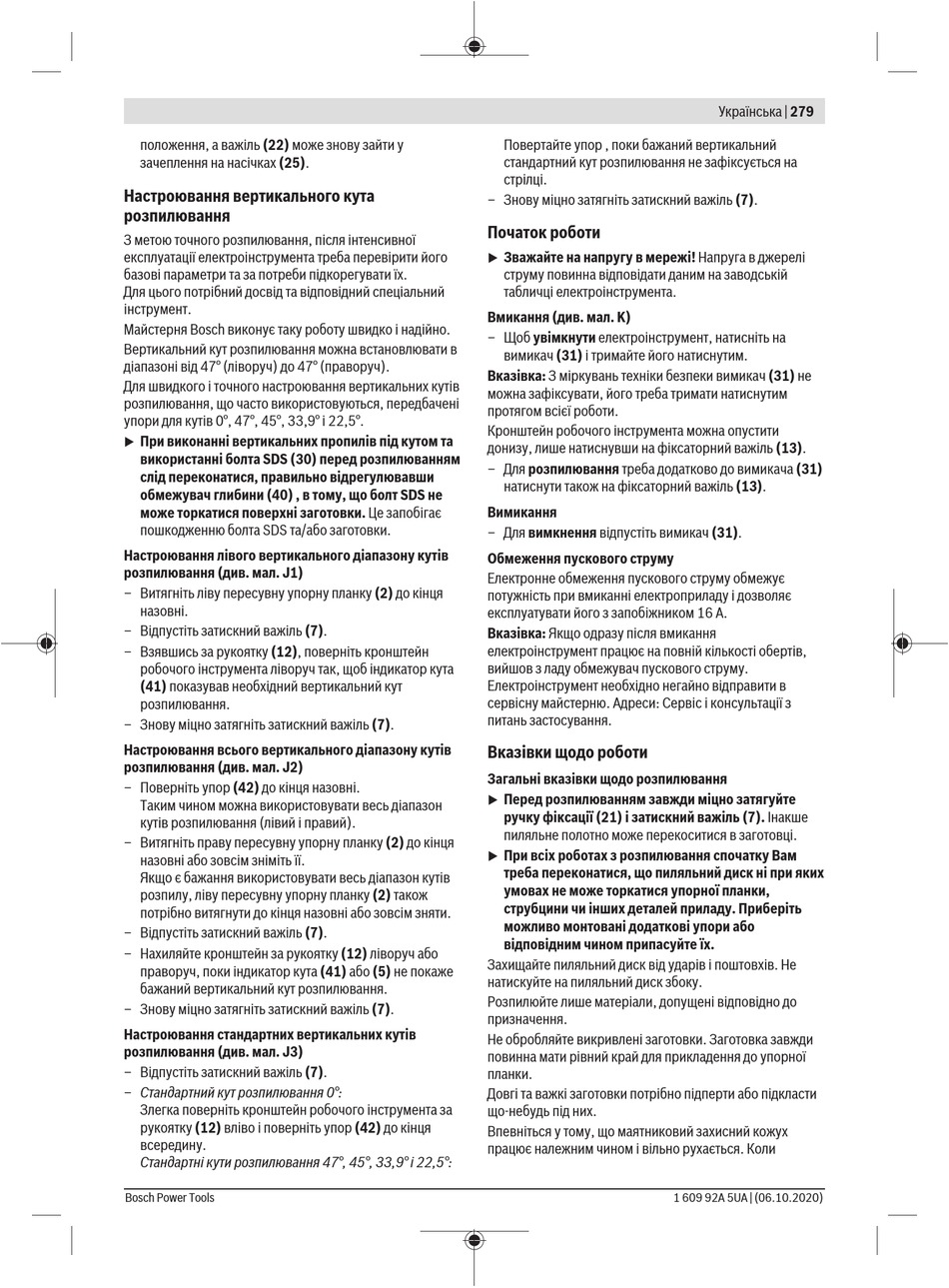

положення, а важіль (22) може знову зайти у
зачеплення на насічках (25).
Настроювання вертикального кута
розпилювання
З метою точного розпилювання, після інтенсивної
експлуатації електроінструмента треба перевірити його
базові параметри та за потреби підкорегувати їх.
Для цього потрібний досвід та відповідний спеціальний
інструмент.
Майстерня Bosch виконує таку роботу швидко і надійно.
Вертикальний кут розпилювання можна встановлювати в
діапазоні від 47° (ліворуч) до 47° (праворуч).
Для швидкого і точного настроювання вертикальних кутів
розпилювання, що часто використовуються, передбачені
упори для кутів 0°, 47°, 45°, 33,9° і 22,5°.
При виконанні вертикальних пропилів під кутом та
u
використанні болта SDS (30) перед розпилюванням
слід переконатися, правильно відрегулювавши
обмежувач глибини (40) , в тому, що болт SDS не
може торкатися поверхні заготовки. Це запобігає
пошкодженню болта SDS та/або заготовки.
Настроювання лівого вертикального діапазону кутів
розпилювання (див. мал. J1)
– Витягніть ліву пересувну упорну планку (2) до кінця
назовні.
– Відпустіть затискний важіль (7).
– Взявшись за рукоятку (12), поверніть кронштейн
робочого інструмента ліворуч так, щоб індикатор кута
(41) показував необхідний вертикальний кут
розпилювання.
– Знову міцно затягніть затискний важіль (7).
Настроювання всього вертикального діапазону кутів
розпилювання (див. мал. J2)
– Поверніть упор (42) до кінця назовні.
Таким чином можна використовувати весь діапазон
кутів розпилювання (лівий і правий).
– Витягніть праву пересувну упорну планку (2) до кінця
назовні або зовсім зніміть її.
Якщо є бажання використовувати весь діапазон кутів
розпилу, ліву пересувну упорну планку (2) також
потрібно витягнути до кінця назовні або зовсім зняти.
– Відпустіть затискний важіль (7).
– Нахиляйте кронштейн за рукоятку (12) ліворуч або
праворуч, поки індикатор кута (41) або (5) не покаже
бажаний вертикальний кут розпилювання.
– Знову міцно затягніть затискний важіль (7).
Настроювання стандартних вертикальних кутів
розпилювання (див. мал. J3)
– Відпустіть затискний важіль (7).
– Стандартний кут розпилювання 0°:
Злегка поверніть кронштейн робочого інструмента за
рукоятку (12) вліво і поверніть упор (42) до кінця
всередину.
Стандартні кути розпилювання 47°, 45°, 33,9° і 22,5°:
Bosch Power Tools
Повертайте упор , поки бажаний вертикальний
стандартний кут розпилювання не зафіксується на
стрілці.
– Знову міцно затягніть затискний важіль (7).
Початок роботи
Зважайте на напругу в мережі! Напруга в джерелі
u
струму повинна відповідати даним на заводській
табличці електроінструмента.
Вмикання (див. мал. K)
– Щоб увімкнути електроінструмент, натисніть на
вимикач (31) і тримайте його натиснутим.
Вказівка: З міркувань техніки безпеки вимикач (31) не
можна зафіксувати, його треба тримати натиснутим
протягом всієї роботи.
Кронштейн робочого інструмента можна опустити
донизу, лише натиснувши на фіксаторний важіль (13).
– Для розпилювання треба додатково до вимикача (31)
натиснути також на фіксаторний важіль (13).
Вимикання
– Для вимкнення відпустіть вимикач (31).
Обмеження пускового струму
Електронне обмеження пускового струму обмежує
потужність при вмиканні електроприладу і дозволяє
експлуатувати його з запобіжником 16 А.
Вказівка: Якщо одразу після вмикання
електроінструмент працює на повній кількості обертів,
вийшов з ладу обмежувач пускового струму.
Електроінструмент необхідно негайно відправити в
сервісну майстерню. Адреси: Сервіс і консультації з
питань застосування.
Вказівки щодо роботи
Загальні вказівки щодо розпилювання
Перед розпилюванням завжди міцно затягуйте
u
ручку фіксації (21) і затискний важіль (7). Інакше
пиляльне полотно може перекоситися в заготовці.
При всіх роботах з розпилювання спочатку Вам
u
треба переконатися, що пиляльний диск ні при яких
умовах не може торкатися упорної планки,
струбцини чи інших деталей приладу. Приберіть
можливо монтовані додаткові упори або
відповідним чином припасуйте їх.
Захищайте пиляльний диск від ударів і поштовхів. Не
натискуйте на пиляльний диск збоку.
Розпилюйте лише матеріали, допущені відповідно до
призначення.
Не обробляйте викривлені заготовки. Заготовка завжди
повинна мати рівний край для прикладення до упорної
планки.
Довгі та важкі заготовки потрібно підперти або підкласти
що-небудь під них.
Впевніться у тому, що маятниковий захисний кожух
працює належним чином і вільно рухається. Коли
