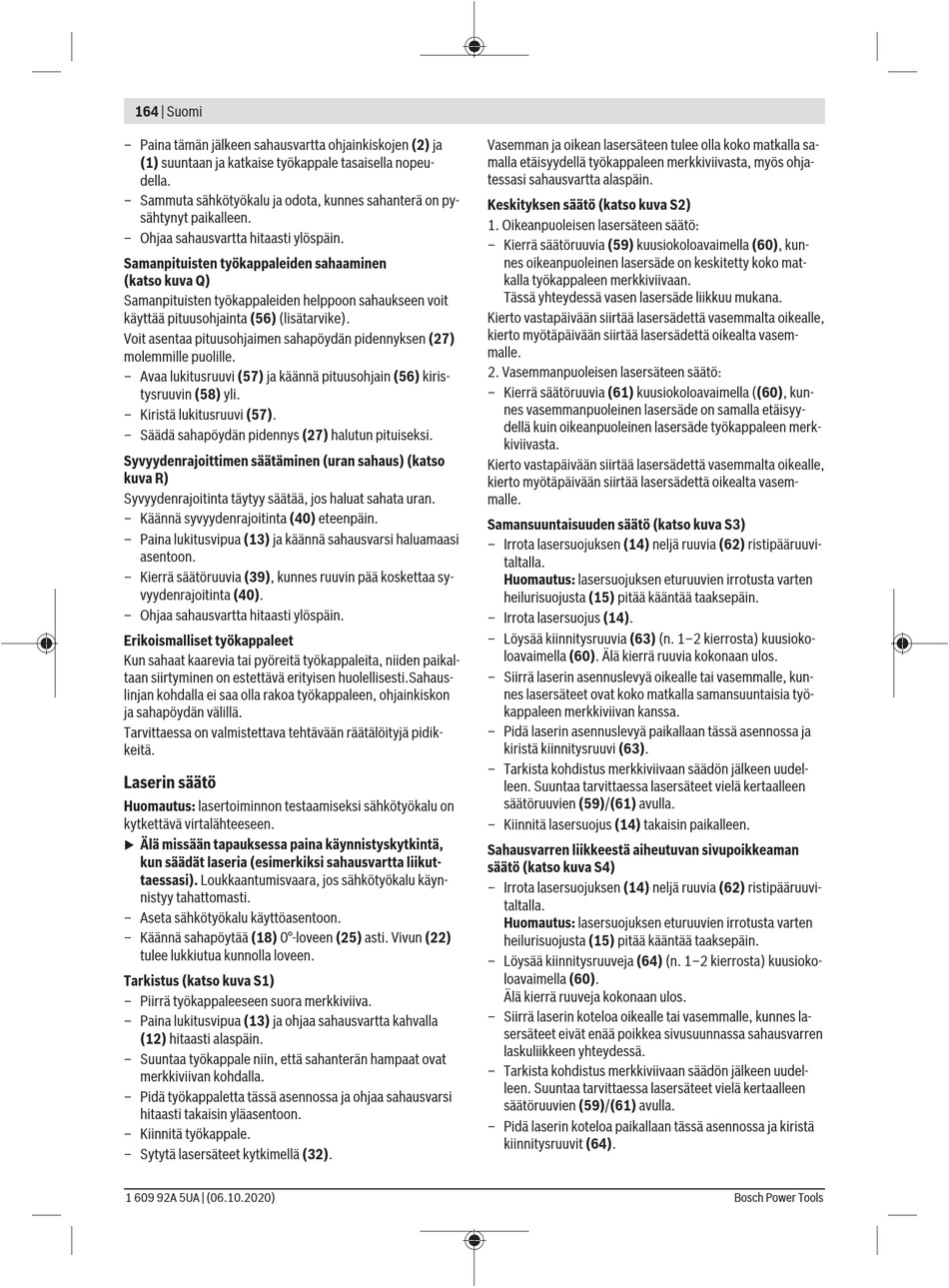

164 | Suomi
– Paina tämän jälkeen sahausvartta ohjainkiskojen (2) ja
(1) suuntaan ja katkaise työkappale tasaisella nopeu-
della.
– Sammuta sähkötyökalu ja odota, kunnes sahanterä on py-
sähtynyt paikalleen.
– Ohjaa sahausvartta hitaasti ylöspäin.
Samanpituisten työkappaleiden sahaaminen
(katso kuva Q)
Samanpituisten työkappaleiden helppoon sahaukseen voit
käyttää pituusohjainta (56) (lisätarvike).
Voit asentaa pituusohjaimen sahapöydän pidennyksen (27)
molemmille puolille.
– Avaa lukitusruuvi (57) ja käännä pituusohjain (56) kiris-
tysruuvin (58) yli.
– Kiristä lukitusruuvi (57).
– Säädä sahapöydän pidennys (27) halutun pituiseksi.
Syvyydenrajoittimen säätäminen (uran sahaus) (katso
kuva R)
Syvyydenrajoitinta täytyy säätää, jos haluat sahata uran.
– Käännä syvyydenrajoitinta (40) eteenpäin.
– Paina lukitusvipua (13) ja käännä sahausvarsi haluamaasi
asentoon.
– Kierrä säätöruuvia (39), kunnes ruuvin pää koskettaa sy-
vyydenrajoitinta (40).
– Ohjaa sahausvartta hitaasti ylöspäin.
Erikoismalliset työkappaleet
Kun sahaat kaarevia tai pyöreitä työkappaleita, niiden paikal-
taan siirtyminen on estettävä erityisen huolellisesti.Sahaus-
linjan kohdalla ei saa olla rakoa työkappaleen, ohjainkiskon
ja sahapöydän välillä.
Tarvittaessa on valmistettava tehtävään räätälöityjä pidik-
keitä.
Laserin säätö
Huomautus: lasertoiminnon testaamiseksi sähkötyökalu on
kytkettävä virtalähteeseen.
Älä missään tapauksessa paina käynnistyskytkintä,
u
kun säädät laseria (esimerkiksi sahausvartta liikut-
taessasi). Loukkaantumisvaara, jos sähkötyökalu käyn-
nistyy tahattomasti.
– Aseta sähkötyökalu käyttöasentoon.
– Käännä sahapöytää (18) 0°-loveen (25) asti. Vivun (22)
tulee lukkiutua kunnolla loveen.
Tarkistus (katso kuva S1)
– Piirrä työkappaleeseen suora merkkiviiva.
– Paina lukitusvipua (13) ja ohjaa sahausvartta kahvalla
(12) hitaasti alaspäin.
– Suuntaa työkappale niin, että sahanterän hampaat ovat
merkkiviivan kohdalla.
– Pidä työkappaletta tässä asennossa ja ohjaa sahausvarsi
hitaasti takaisin yläasentoon.
– Kiinnitä työkappale.
– Sytytä lasersäteet kytkimellä (32).
1 609 92A 5UA | (06.10.2020)
Vasemman ja oikean lasersäteen tulee olla koko matkalla sa-
malla etäisyydellä työkappaleen merkkiviivasta, myös ohja-
tessasi sahausvartta alaspäin.
Keskityksen säätö (katso kuva S2)
1. Oikeanpuoleisen lasersäteen säätö:
– Kierrä säätöruuvia (59) kuusiokoloavaimella (60), kun-
nes oikeanpuoleinen lasersäde on keskitetty koko mat-
kalla työkappaleen merkkiviivaan.
Tässä yhteydessä vasen lasersäde liikkuu mukana.
Kierto vastapäivään siirtää lasersädettä vasemmalta oikealle,
kierto myötäpäivään siirtää lasersädettä oikealta vasem-
malle.
2. Vasemmanpuoleisen lasersäteen säätö:
– Kierrä säätöruuvia (61) kuusiokoloavaimella ((60), kun-
nes vasemmanpuoleinen lasersäde on samalla etäisyy-
dellä kuin oikeanpuoleinen lasersäde työkappaleen merk-
kiviivasta.
Kierto vastapäivään siirtää lasersädettä vasemmalta oikealle,
kierto myötäpäivään siirtää lasersädettä oikealta vasem-
malle.
Samansuuntaisuuden säätö (katso kuva S3)
– Irrota lasersuojuksen (14) neljä ruuvia (62) ristipääruuvi-
taltalla.
Huomautus: lasersuojuksen eturuuvien irrotusta varten
heilurisuojusta (15) pitää kääntää taaksepäin.
– Irrota lasersuojus (14).
– Löysää kiinnitysruuvia (63) (n. 1–2 kierrosta) kuusioko-
loavaimella (60). Älä kierrä ruuvia kokonaan ulos.
– Siirrä laserin asennuslevyä oikealle tai vasemmalle, kun-
nes lasersäteet ovat koko matkalla samansuuntaisia työ-
kappaleen merkkiviivan kanssa.
– Pidä laserin asennuslevyä paikallaan tässä asennossa ja
kiristä kiinnitysruuvi (63).
– Tarkista kohdistus merkkiviivaan säädön jälkeen uudel-
leen. Suuntaa tarvittaessa lasersäteet vielä kertaalleen
säätöruuvien (59)/(61) avulla.
– Kiinnitä lasersuojus (14) takaisin paikalleen.
Sahausvarren liikkeestä aiheutuvan sivupoikkeaman
säätö (katso kuva S4)
– Irrota lasersuojuksen (14) neljä ruuvia (62) ristipääruuvi-
taltalla.
Huomautus: lasersuojuksen eturuuvien irrotusta varten
heilurisuojusta (15) pitää kääntää taaksepäin.
– Löysää kiinnitysruuveja (64) (n. 1–2 kierrosta) kuusioko-
loavaimella (60).
Älä kierrä ruuveja kokonaan ulos.
– Siirrä laserin koteloa oikealle tai vasemmalle, kunnes la-
sersäteet eivät enää poikkea sivusuunnassa sahausvarren
laskuliikkeen yhteydessä.
– Tarkista kohdistus merkkiviivaan säädön jälkeen uudel-
leen. Suuntaa tarvittaessa lasersäteet vielä kertaalleen
säätöruuvien (59)/(61) avulla.
– Pidä laserin koteloa paikallaan tässä asennossa ja kiristä
kiinnitysruuvit (64).
