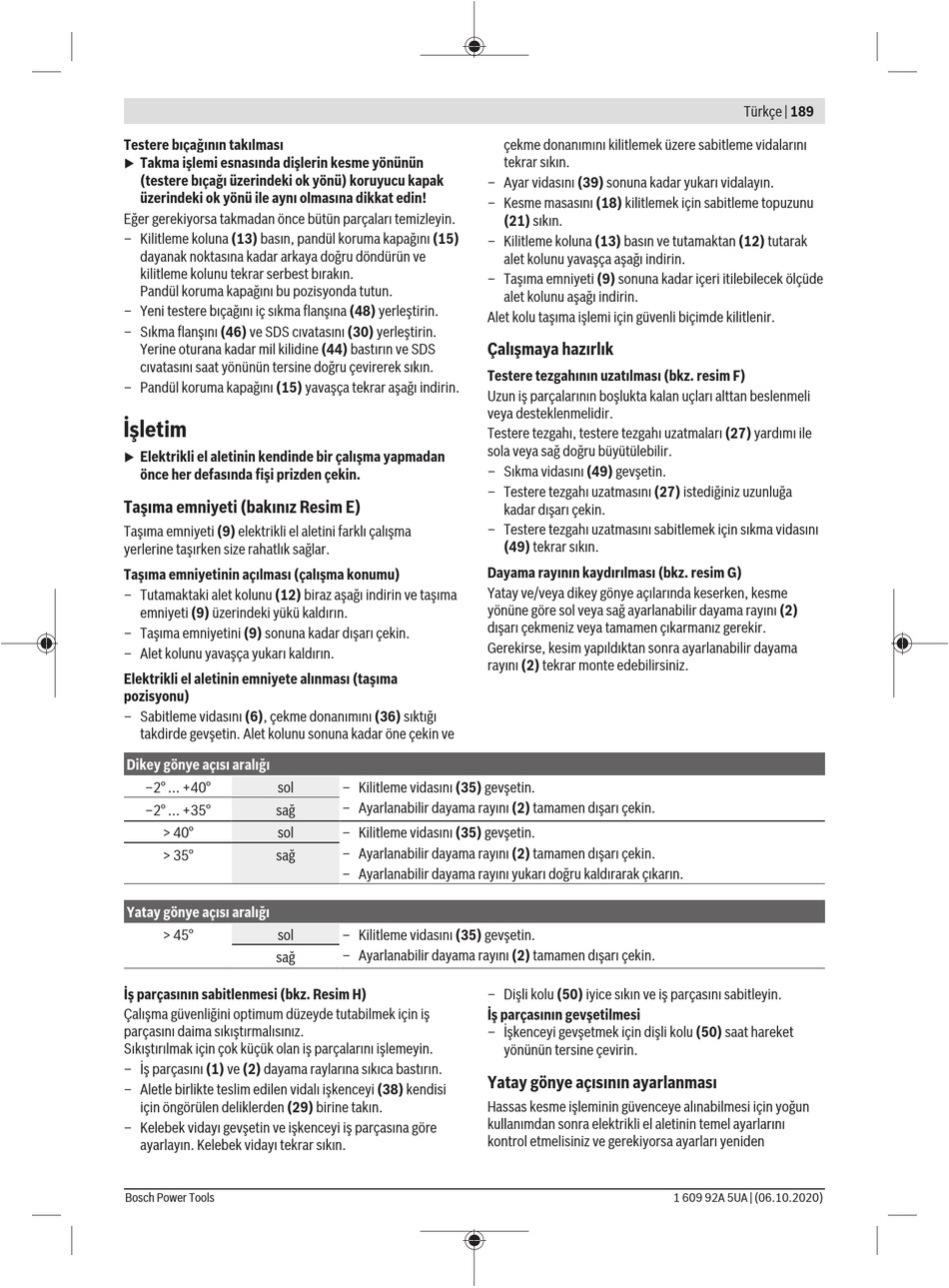

Testere bıçağının takılması
Takma işlemi esnasında dişlerin kesme yönünün
u
(testere bıçağı üzerindeki ok yönü) koruyucu kapak
üzerindeki ok yönü ile aynı olmasına dikkat edin!
Eğer gerekiyorsa takmadan önce bütün parçaları temizleyin.
– Kilitleme koluna (13) basın, pandül koruma kapağını (15)
dayanak noktasına kadar arkaya doğru döndürün ve
kilitleme kolunu tekrar serbest bırakın.
Pandül koruma kapağını bu pozisyonda tutun.
– Yeni testere bıçağını iç sıkma flanşına (48) yerleştirin.
– Sıkma flanşını (46) ve SDS cıvatasını (30) yerleştirin.
Yerine oturana kadar mil kilidine (44) bastırın ve SDS
cıvatasını saat yönünün tersine doğru çevirerek sıkın.
– Pandül koruma kapağını (15) yavaşça tekrar aşağı indirin.
İşletim
Elektrikli el aletinin kendinde bir çalışma yapmadan
u
önce her defasında fişi prizden çekin.
Taşıma emniyeti (bakınız Resim E)
Taşıma emniyeti (9) elektrikli el aletini farklı çalışma
yerlerine taşırken size rahatlık sağlar.
Taşıma emniyetinin açılması (çalışma konumu)
– Tutamaktaki alet kolunu (12) biraz aşağı indirin ve taşıma
emniyeti (9) üzerindeki yükü kaldırın.
– Taşıma emniyetini (9) sonuna kadar dışarı çekin.
– Alet kolunu yavaşça yukarı kaldırın.
Elektrikli el aletinin emniyete alınması (taşıma
pozisyonu)
– Sabitleme vidasını (6), çekme donanımını (36) sıktığı
takdirde gevşetin. Alet kolunu sonuna kadar öne çekin ve
Dikey gönye açısı aralığı
–2° ... +40° sol
–2° ... +35° sağ
> 40° sol
> 35° sağ
Yatay gönye açısı aralığı
> 45° sol
sağ
İş parçasının sabitlenmesi (bkz. Resim H)
Çalışma güvenliğini optimum düzeyde tutabilmek için iş
parçasını daima sıkıştırmalısınız.
Sıkıştırılmak için çok küçük olan iş parçalarını işlemeyin.
– İş parçasını (1) ve (2) dayama raylarına sıkıca bastırın.
– Aletle birlikte teslim edilen vidalı işkenceyi (38) kendisi
için öngörülen deliklerden (29) birine takın.
– Kelebek vidayı gevşetin ve işkenceyi iş parçasına göre
ayarlayın. Kelebek vidayı tekrar sıkın.
Bosch Power Tools
çekme donanımını kilitlemek üzere sabitleme vidalarını
tekrar sıkın.
– Ayar vidasını (39) sonuna kadar yukarı vidalayın.
– Kesme masasını (18) kilitlemek için sabitleme topuzunu
(21) sıkın.
– Kilitleme koluna (13) basın ve tutamaktan (12) tutarak
alet kolunu yavaşça aşağı indirin.
– Taşıma emniyeti (9) sonuna kadar içeri itilebilecek ölçüde
alet kolunu aşağı indirin.
Alet kolu taşıma işlemi için güvenli biçimde kilitlenir.
Çalışmaya hazırlık
Testere tezgahının uzatılması (bkz. resim F)
Uzun iş parçalarının boşlukta kalan uçları alttan beslenmeli
veya desteklenmelidir.
Testere tezgahı, testere tezgahı uzatmaları (27) yardımı ile
sola veya sağ doğru büyütülebilir.
– Sıkma vidasını (49) gevşetin.
– Testere tezgahı uzatmasını (27) istediğiniz uzunluğa
kadar dışarı çekin.
– Testere tezgahı uzatmasını sabitlemek için sıkma vidasını
(49) tekrar sıkın.
Dayama rayının kaydırılması (bkz. resim G)
Yatay ve/veya dikey gönye açılarında keserken, kesme
yönüne göre sol veya sağ ayarlanabilir dayama rayını (2)
dışarı çekmeniz veya tamamen çıkarmanız gerekir.
Gerekirse, kesim yapıldıktan sonra ayarlanabilir dayama
rayını (2) tekrar monte edebilirsiniz.
– Kilitleme vidasını (35) gevşetin.
– Ayarlanabilir dayama rayını (2) tamamen dışarı çekin.
– Kilitleme vidasını (35) gevşetin.
– Ayarlanabilir dayama rayını (2) tamamen dışarı çekin.
– Ayarlanabilir dayama rayını yukarı doğru kaldırarak çıkarın.
– Kilitleme vidasını (35) gevşetin.
– Ayarlanabilir dayama rayını (2) tamamen dışarı çekin.
– Dişli kolu (50) iyice sıkın ve iş parçasını sabitleyin.
İş parçasının gevşetilmesi
– İşkenceyi gevşetmek için dişli kolu (50) saat hareket
yönünün tersine çevirin.
Yatay gönye açısının ayarlanması
Hassas kesme işleminin güvenceye alınabilmesi için yoğun
kullanımdan sonra elektrikli el aletinin temel ayarlarını
kontrol etmelisiniz ve gerekiyorsa ayarları yeniden
