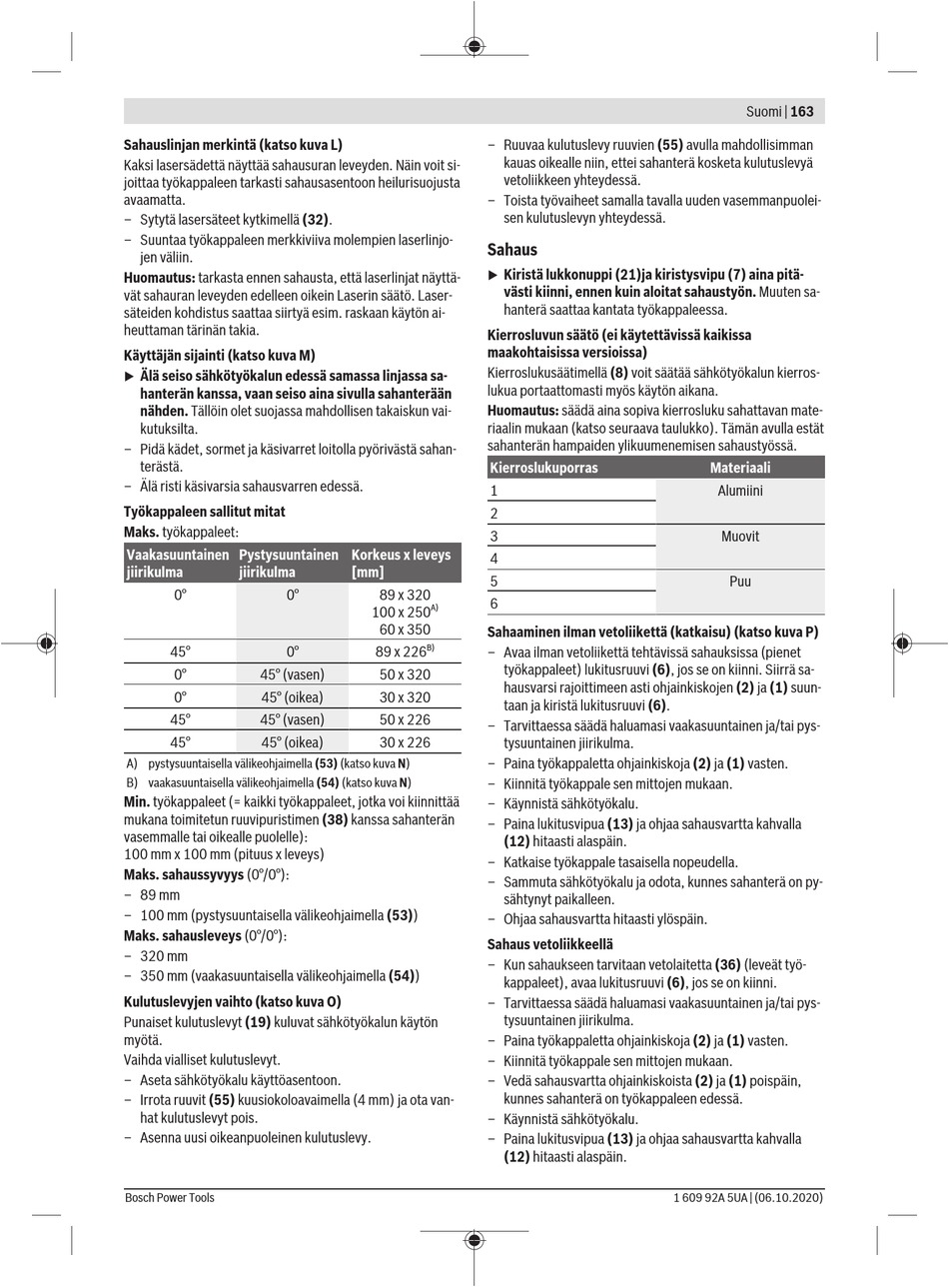

Sahauslinjan merkintä (katso kuva L)
Kaksi lasersädettä näyttää sahausuran leveyden. Näin voit si-
joittaa työkappaleen tarkasti sahausasentoon heilurisuojusta
avaamatta.
– Sytytä lasersäteet kytkimellä (32).
– Suuntaa työkappaleen merkkiviiva molempien laserlinjo-
jen väliin.
Huomautus: tarkasta ennen sahausta, että laserlinjat näyttä-
vät sahauran leveyden edelleen oikein Laserin säätö. Laser-
säteiden kohdistus saattaa siirtyä esim. raskaan käytön ai-
heuttaman tärinän takia.
Käyttäjän sijainti (katso kuva M)
Älä seiso sähkötyökalun edessä samassa linjassa sa-
u
hanterän kanssa, vaan seiso aina sivulla sahanterään
nähden. Tällöin olet suojassa mahdollisen takaiskun vai-
kutuksilta.
– Pidä kädet, sormet ja käsivarret loitolla pyörivästä sahan-
terästä.
– Älä risti käsivarsia sahausvarren edessä.
Työkappaleen sallitut mitat
Maks. työkappaleet:
Vaakasuuntainen Pystysuuntainen
jiirikulma jiirikulma
0° 0°
45° 0°
0° 45° (vasen)
0° 45° (oikea)
45° 45° (vasen)
45° 45° (oikea)
A) pystysuuntaisella välikeohjaimella (53) (katso kuva N)
B) vaakasuuntaisella välikeohjaimella (54) (katso kuva N)
Min. työkappaleet (= kaikki työkappaleet, jotka voi kiinnittää
mukana toimitetun ruuvipuristimen (38) kanssa sahanterän
vasemmalle tai oikealle puolelle):
100 mm x 100 mm (pituus x leveys)
Maks. sahaussyvyys (0°/0°):
– 89 mm
– 100 mm (pystysuuntaisella välikeohjaimella (53))
Maks. sahausleveys (0°/0°):
– 320 mm
– 350 mm (vaakasuuntaisella välikeohjaimella (54))
Kulutuslevyjen vaihto (katso kuva O)
Punaiset kulutuslevyt (19) kuluvat sähkötyökalun käytön
myötä.
Vaihda vialliset kulutuslevyt.
– Aseta sähkötyökalu käyttöasentoon.
– Irrota ruuvit (55) kuusiokoloavaimella (4 mm) ja ota van-
hat kulutuslevyt pois.
– Asenna uusi oikeanpuoleinen kulutuslevy.
Bosch Power Tools
– Ruuvaa kulutuslevy ruuvien (55) avulla mahdollisimman
kauas oikealle niin, ettei sahanterä kosketa kulutuslevyä
vetoliikkeen yhteydessä.
– Toista työvaiheet samalla tavalla uuden vasemmanpuolei-
sen kulutuslevyn yhteydessä.
Sahaus
Kiristä lukkonuppi (21)ja kiristysvipu (7) aina pitä-
u
västi kiinni, ennen kuin aloitat sahaustyön. Muuten sa-
hanterä saattaa kantata työkappaleessa.
Kierrosluvun säätö (ei käytettävissä kaikissa
maakohtaisissa versioissa)
Kierroslukusäätimellä (8) voit säätää sähkötyökalun kierros-
lukua portaattomasti myös käytön aikana.
Huomautus: säädä aina sopiva kierrosluku sahattavan mate-
riaalin mukaan (katso seuraava taulukko). Tämän avulla estät
sahanterän hampaiden ylikuumenemisen sahaustyössä.
Kierroslukuporras
1
2
3
Korkeus x leveys
4
[mm]
5
89 x 320
6
A)
100 x 250
60 x 350
Sahaaminen ilman vetoliikettä (katkaisu) (katso kuva P)
B)
89 x 226 – Avaa ilman vetoliikettä tehtävissä sahauksissa (pienet
työkappaleet) lukitusruuvi (6), jos se on kiinni. Siirrä sa-
50 x 320
hausvarsi rajoittimeen asti ohjainkiskojen (2) ja (1) suun-
30 x 320
taan ja kiristä lukitusruuvi (6).
50 x 226
– Tarvittaessa säädä haluamasi vaakasuuntainen ja/tai pys-
30 x 226
tysuuntainen jiirikulma.
– Paina työkappaletta ohjainkiskoja (2) ja (1) vasten.
– Kiinnitä työkappale sen mittojen mukaan.
– Käynnistä sähkötyökalu.
– Paina lukitusvipua (13) ja ohjaa sahausvartta kahvalla
(12) hitaasti alaspäin.
– Katkaise työkappale tasaisella nopeudella.
– Sammuta sähkötyökalu ja odota, kunnes sahanterä on py-
sähtynyt paikalleen.
– Ohjaa sahausvartta hitaasti ylöspäin.
Sahaus vetoliikkeellä
– Kun sahaukseen tarvitaan vetolaitetta (36) (leveät työ-
kappaleet), avaa lukitusruuvi (6), jos se on kiinni.
– Tarvittaessa säädä haluamasi vaakasuuntainen ja/tai pys-
tysuuntainen jiirikulma.
– Paina työkappaletta ohjainkiskoja (2) ja (1) vasten.
– Kiinnitä työkappale sen mittojen mukaan.
– Vedä sahausvartta ohjainkiskoista (2) ja (1) poispäin,
kunnes sahanterä on työkappaleen edessä.
– Käynnistä sähkötyökalu.
– Paina lukitusvipua (13) ja ohjaa sahausvartta kahvalla
(12) hitaasti alaspäin.
Suomi | 163
Materiaali
Alumiini
Muovit
Puu
