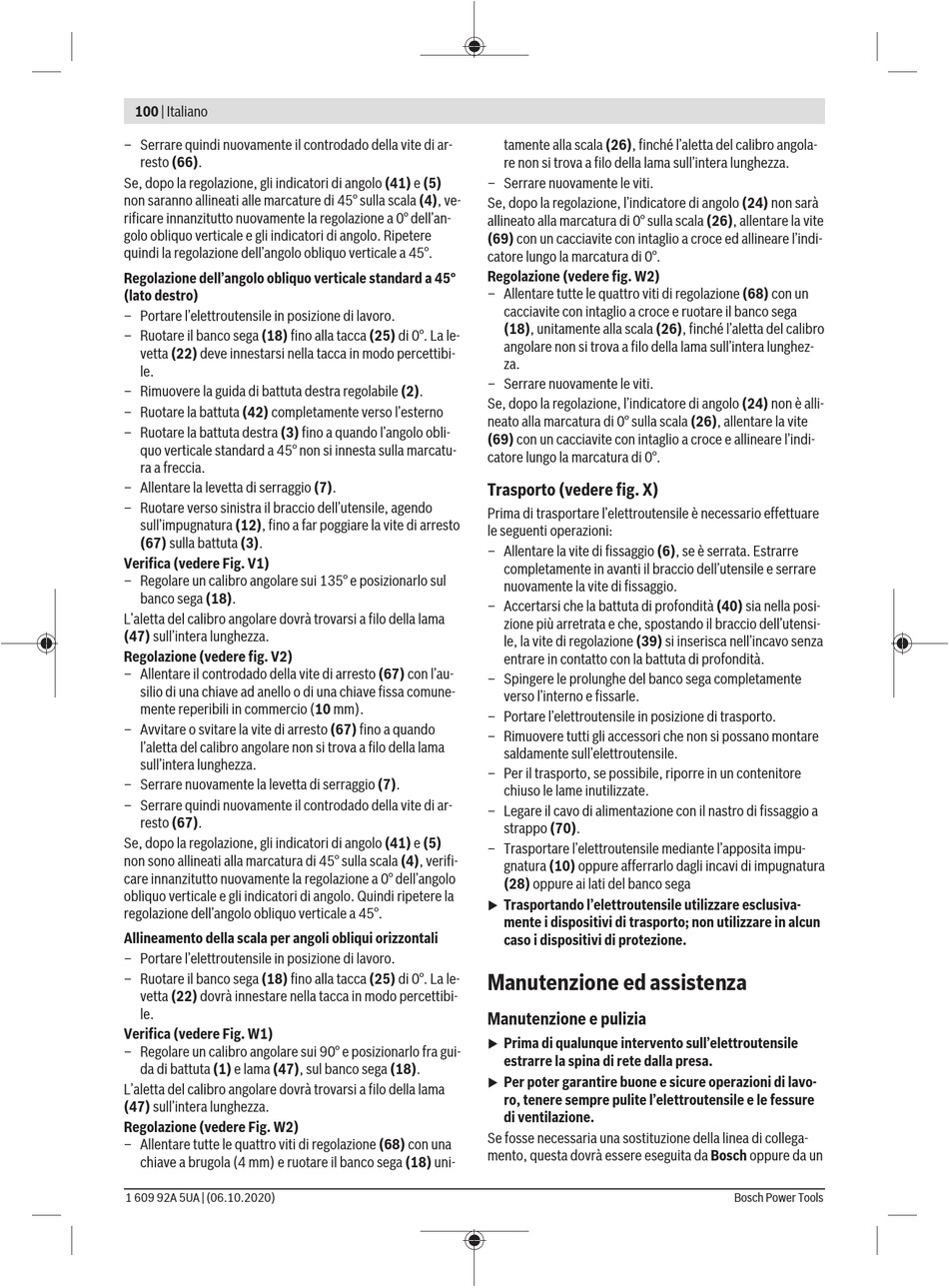

100 | Italiano
– Serrare quindi nuovamente il controdado della vite di ar-
resto (66).
Se, dopo la regolazione, gli indicatori di angolo (41) e (5)
non saranno allineati alle marcature di 45° sulla scala (4), ve-
rificare innanzitutto nuovamente la regolazione a 0° dell'an-
golo obliquo verticale e gli indicatori di angolo. Ripetere
quindi la regolazione dell'angolo obliquo verticale a 45°.
Regolazione dell'angolo obliquo verticale standard a 45°
(lato destro)
– Portare l'elettroutensile in posizione di lavoro.
– Ruotare il banco sega (18) fino alla tacca (25) di 0°. La le-
vetta (22) deve innestarsi nella tacca in modo percettibi-
le.
– Rimuovere la guida di battuta destra regolabile (2).
– Ruotare la battuta (42) completamente verso l'esterno
– Ruotare la battuta destra (3) fino a quando l'angolo obli-
quo verticale standard a 45° non si innesta sulla marcatu-
ra a freccia.
– Allentare la levetta di serraggio (7).
– Ruotare verso sinistra il braccio dell'utensile, agendo
sull'impugnatura (12), fino a far poggiare la vite di arresto
(67) sulla battuta (3).
Verifica (vedere Fig. V1)
– Regolare un calibro angolare sui 135° e posizionarlo sul
banco sega (18).
L'aletta del calibro angolare dovrà trovarsi a filo della lama
(47) sull'intera lunghezza.
Regolazione (vedere fig. V2)
– Allentare il controdado della vite di arresto (67) con l'au-
silio di una chiave ad anello o di una chiave fissa comune-
mente reperibili in commercio (10 mm).
– Avvitare o svitare la vite di arresto (67) fino a quando
l'aletta del calibro angolare non si trova a filo della lama
sull'intera lunghezza.
– Serrare nuovamente la levetta di serraggio (7).
– Serrare quindi nuovamente il controdado della vite di ar-
resto (67).
Se, dopo la regolazione, gli indicatori di angolo (41) e (5)
non sono allineati alla marcatura di 45° sulla scala (4), verifi-
care innanzitutto nuovamente la regolazione a 0° dell'angolo
obliquo verticale e gli indicatori di angolo. Quindi ripetere la
regolazione dell'angolo obliquo verticale a 45°.
Allineamento della scala per angoli obliqui orizzontali
– Portare l'elettroutensile in posizione di lavoro.
– Ruotare il banco sega (18) fino alla tacca (25) di 0°. La le-
vetta (22) dovrà innestare nella tacca in modo percettibi-
le.
Verifica (vedere Fig. W1)
– Regolare un calibro angolare sui 90° e posizionarlo fra gui-
da di battuta (1) e lama (47), sul banco sega (18).
L'aletta del calibro angolare dovrà trovarsi a filo della lama
(47) sull'intera lunghezza.
Regolazione (vedere Fig. W2)
– Allentare tutte le quattro viti di regolazione (68) con una
chiave a brugola (4 mm) e ruotare il banco sega (18) uni-
1 609 92A 5UA | (06.10.2020)
tamente alla scala (26), finché l'aletta del calibro angola-
re non si trova a filo della lama sull'intera lunghezza.
– Serrare nuovamente le viti.
Se, dopo la regolazione, l'indicatore di angolo (24) non sarà
allineato alla marcatura di 0° sulla scala (26), allentare la vite
(69) con un cacciavite con intaglio a croce ed allineare l'indi-
catore lungo la marcatura di 0°.
Regolazione (vedere fig. W2)
– Allentare tutte le quattro viti di regolazione (68) con un
cacciavite con intaglio a croce e ruotare il banco sega
(18), unitamente alla scala (26), finché l'aletta del calibro
angolare non si trova a filo della lama sull'intera lunghez-
za.
– Serrare nuovamente le viti.
Se, dopo la regolazione, l'indicatore di angolo (24) non è alli-
neato alla marcatura di 0° sulla scala (26), allentare la vite
(69) con un cacciavite con intaglio a croce e allineare l'indi-
catore lungo la marcatura di 0°.
Trasporto (vedere fig. X)
Prima di trasportare l'elettroutensile è necessario effettuare
le seguenti operazioni:
– Allentare la vite di fissaggio (6), se è serrata. Estrarre
completamente in avanti il braccio dell'utensile e serrare
nuovamente la vite di fissaggio.
– Accertarsi che la battuta di profondità (40) sia nella posi-
zione più arretrata e che, spostando il braccio dell'utensi-
le, la vite di regolazione (39) si inserisca nell'incavo senza
entrare in contatto con la battuta di profondità.
– Spingere le prolunghe del banco sega completamente
verso l'interno e fissarle.
– Portare l'elettroutensile in posizione di trasporto.
– Rimuovere tutti gli accessori che non si possano montare
saldamente sull'elettroutensile.
– Per il trasporto, se possibile, riporre in un contenitore
chiuso le lame inutilizzate.
– Legare il cavo di alimentazione con il nastro di fissaggio a
strappo (70).
– Trasportare l'elettroutensile mediante l'apposita impu-
gnatura (10) oppure afferrarlo dagli incavi di impugnatura
(28) oppure ai lati del banco sega
Trasportando l'elettroutensile utilizzare esclusiva-
u
mente i dispositivi di trasporto; non utilizzare in alcun
caso i dispositivi di protezione.

Manutenzione ed assistenza

Manutenzione e pulizia

Prima di qualunque intervento sull'elettroutensile
u
estrarre la spina di rete dalla presa.
Per poter garantire buone e sicure operazioni di lavo-
u
ro, tenere sempre pulite l'elettroutensile e le fessure
di ventilazione.
Se fosse necessaria una sostituzione della linea di collega-
mento, questa dovrà essere eseguita da Bosch oppure da un
