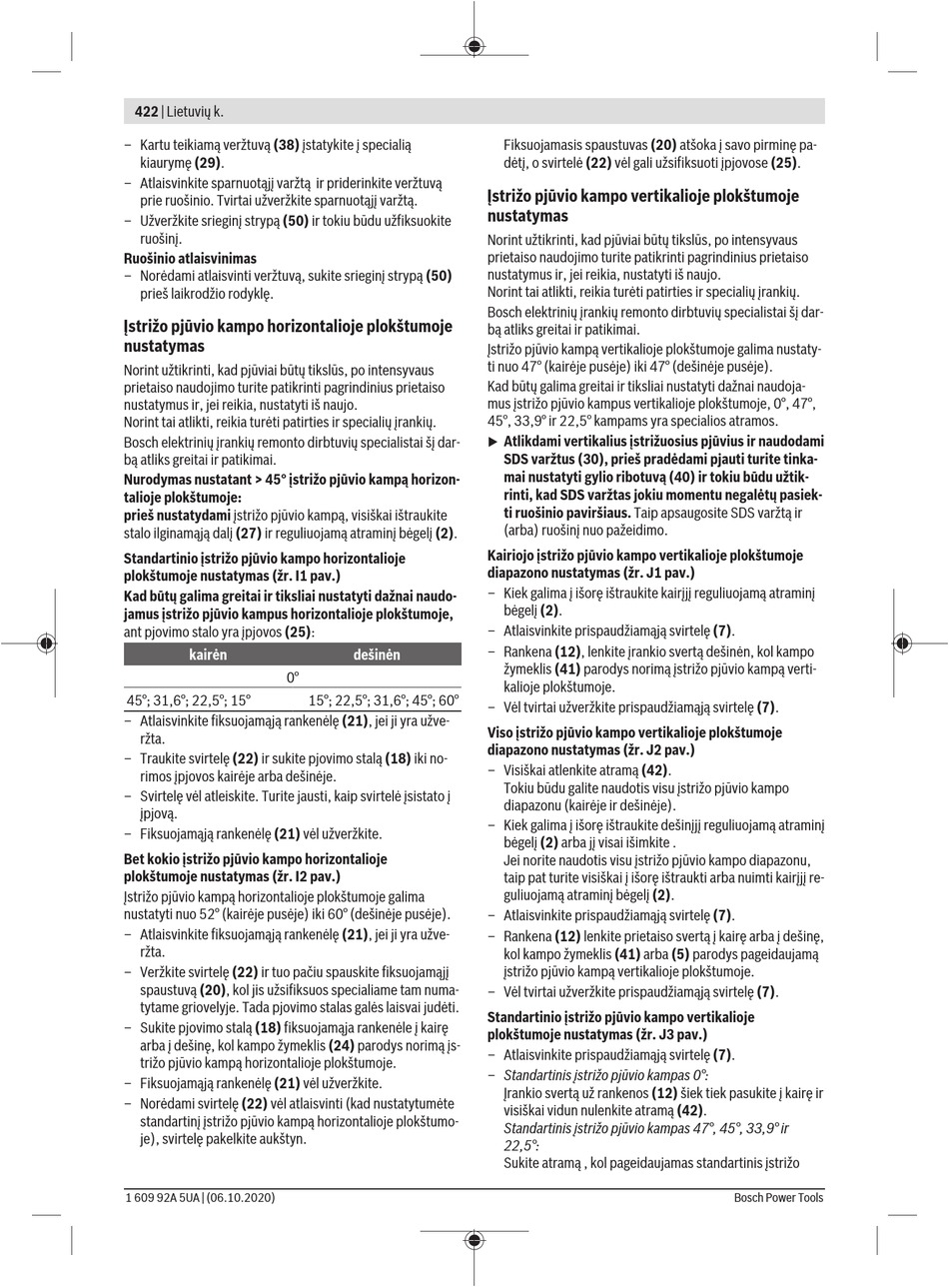

422 | Lietuvių k.
– Kartu teikiamą veržtuvą (38) įstatykite į specialią
kiaurymę (29).
– Atlaisvinkite sparnuotąjį varžtą ir priderinkite veržtuvą
prie ruošinio. Tvirtai užveržkite sparnuotąjį varžtą.
– Užveržkite srieginį strypą (50) ir tokiu būdu užfiksuokite
ruošinį.
Ruošinio atlaisvinimas
– Norėdami atlaisvinti veržtuvą, sukite srieginį strypą (50)
prieš laikrodžio rodyklę.
Įstrižo pjūvio kampo horizontalioje plokštumoje
nustatymas
Norint užtikrinti, kad pjūviai būtų tikslūs, po intensyvaus
prietaiso naudojimo turite patikrinti pagrindinius prietaiso
nustatymus ir, jei reikia, nustatyti iš naujo.
Norint tai atlikti, reikia turėti patirties ir specialių įrankių.
Bosch elektrinių įrankių remonto dirbtuvių specialistai šį dar-
bą atliks greitai ir patikimai.
Nurodymas nustatant > 45° įstrižo pjūvio kampą horizon-
talioje plokštumoje:
prieš nustatydami įstrižo pjūvio kampą, visiškai ištraukite
stalo ilginamąją dalį (27) ir reguliuojamą atraminį bėgelį (2).
Standartinio įstrižo pjūvio kampo horizontalioje
plokštumoje nustatymas (žr. I1 pav.)
Kad būtų galima greitai ir tiksliai nustatyti dažnai naudo-
jamus įstrižo pjūvio kampus horizontalioje plokštumoje,
ant pjovimo stalo yra įpjovos (25):
kairėn
0°
45°; 31,6°; 22,5°; 15°
– Atlaisvinkite fiksuojamąją rankenėlę (21), jei ji yra užve-
ržta.
– Traukite svirtelę (22) ir sukite pjovimo stalą (18) iki no-
rimos įpjovos kairėje arba dešinėje.
– Svirtelę vėl atleiskite. Turite jausti, kaip svirtelė įsistato į
įpjovą.
– Fiksuojamąją rankenėlę (21) vėl užveržkite.
Bet kokio įstrižo pjūvio kampo horizontalioje
plokštumoje nustatymas (žr. I2 pav.)
Įstrižo pjūvio kampą horizontalioje plokštumoje galima
nustatyti nuo 52° (kairėje pusėje) iki 60° (dešinėje pusėje).
– Atlaisvinkite fiksuojamąją rankenėlę (21), jei ji yra užve-
ržta.
– Veržkite svirtelę (22) ir tuo pačiu spauskite fiksuojamąjį
spaustuvą (20), kol jis užsifiksuos specialiame tam numa-
tytame griovelyje. Tada pjovimo stalas galės laisvai judėti.
– Sukite pjovimo stalą (18) fiksuojamąja rankenėle į kairę
arba į dešinę, kol kampo žymeklis (24) parodys norimą įs-
trižo pjūvio kampą horizontalioje plokštumoje.
– Fiksuojamąją rankenėlę (21) vėl užveržkite.
– Norėdami svirtelę (22) vėl atlaisvinti (kad nustatytumėte
standartinį įstrižo pjūvio kampą horizontalioje plokštumo-
je), svirtelę pakelkite aukštyn.
1 609 92A 5UA | (06.10.2020)
Įstrižo pjūvio kampo vertikalioje plokštumoje
nustatymas
Norint užtikrinti, kad pjūviai būtų tikslūs, po intensyvaus
prietaiso naudojimo turite patikrinti pagrindinius prietaiso
nustatymus ir, jei reikia, nustatyti iš naujo.
Norint tai atlikti, reikia turėti patirties ir specialių įrankių.
Bosch elektrinių įrankių remonto dirbtuvių specialistai šį dar-
bą atliks greitai ir patikimai.
Įstrižo pjūvio kampą vertikalioje plokštumoje galima nustaty-
ti nuo 47° (kairėje pusėje) iki 47° (dešinėje pusėje).
Kad būtų galima greitai ir tiksliai nustatyti dažnai naudoja-
mus įstrižo pjūvio kampus vertikalioje plokštumoje, 0°, 47°,
45°, 33,9° ir 22,5° kampams yra specialios atramos.
u
Kairiojo įstrižo pjūvio kampo vertikalioje plokštumoje
diapazono nustatymas (žr. J1 pav.)
– Kiek galima į išorę ištraukite kairįjį reguliuojamą atraminį
– Atlaisvinkite prispaudžiamąją svirtelę (7).
– Rankena (12), lenkite įrankio svertą dešinėn, kol kampo
dešinėn
15°; 22,5°; 31,6°; 45°; 60°
– Vėl tvirtai užveržkite prispaudžiamąją svirtelę (7).
Viso įstrižo pjūvio kampo vertikalioje plokštumoje
diapazono nustatymas (žr. J2 pav.)
– Visiškai atlenkite atramą (42).
– Kiek galima į išorę ištraukite dešinįjį reguliuojamą atraminį
– Atlaisvinkite prispaudžiamąją svirtelę (7).
– Rankena (12) lenkite prietaiso svertą į kairę arba į dešinę,
– Vėl tvirtai užveržkite prispaudžiamąją svirtelę (7).
Standartinio įstrižo pjūvio kampo vertikalioje
plokštumoje nustatymas (žr. J3 pav.)
– Atlaisvinkite prispaudžiamąją svirtelę (7).
– Standartinis įstrižo pjūvio kampas 0°:
Fiksuojamasis spaustuvas (20) atšoka į savo pirminę pa-
dėtį, o svirtelė (22) vėl gali užsifiksuoti įpjovose (25).
Atlikdami vertikalius įstrižuosius pjūvius ir naudodami
SDS varžtus (30), prieš pradėdami pjauti turite tinka-
mai nustatyti gylio ribotuvą (40) ir tokiu būdu užtik-
rinti, kad SDS varžtas jokiu momentu negalėtų pasiek-
ti ruošinio paviršiaus. Taip apsaugosite SDS varžtą ir
(arba) ruošinį nuo pažeidimo.
bėgelį (2).
žymeklis (41) parodys norimą įstrižo pjūvio kampą verti-
kalioje plokštumoje.
Tokiu būdu galite naudotis visu įstrižo pjūvio kampo
diapazonu (kairėje ir dešinėje).
bėgelį (2) arba jį visai išimkite .
Jei norite naudotis visu įstrižo pjūvio kampo diapazonu,
taip pat turite visiškai į išorę ištraukti arba nuimti kairįjį re-
guliuojamą atraminį bėgelį (2).
kol kampo žymeklis (41) arba (5) parodys pageidaujamą
įstrižo pjūvio kampą vertikalioje plokštumoje.
Įrankio svertą už rankenos (12) šiek tiek pasukite į kairę ir
visiškai vidun nulenkite atramą (42).
Standartinis įstrižo pjūvio kampas 47°, 45°, 33,9° ir
22,5°:
Sukite atramą , kol pageidaujamas standartinis įstrižo
