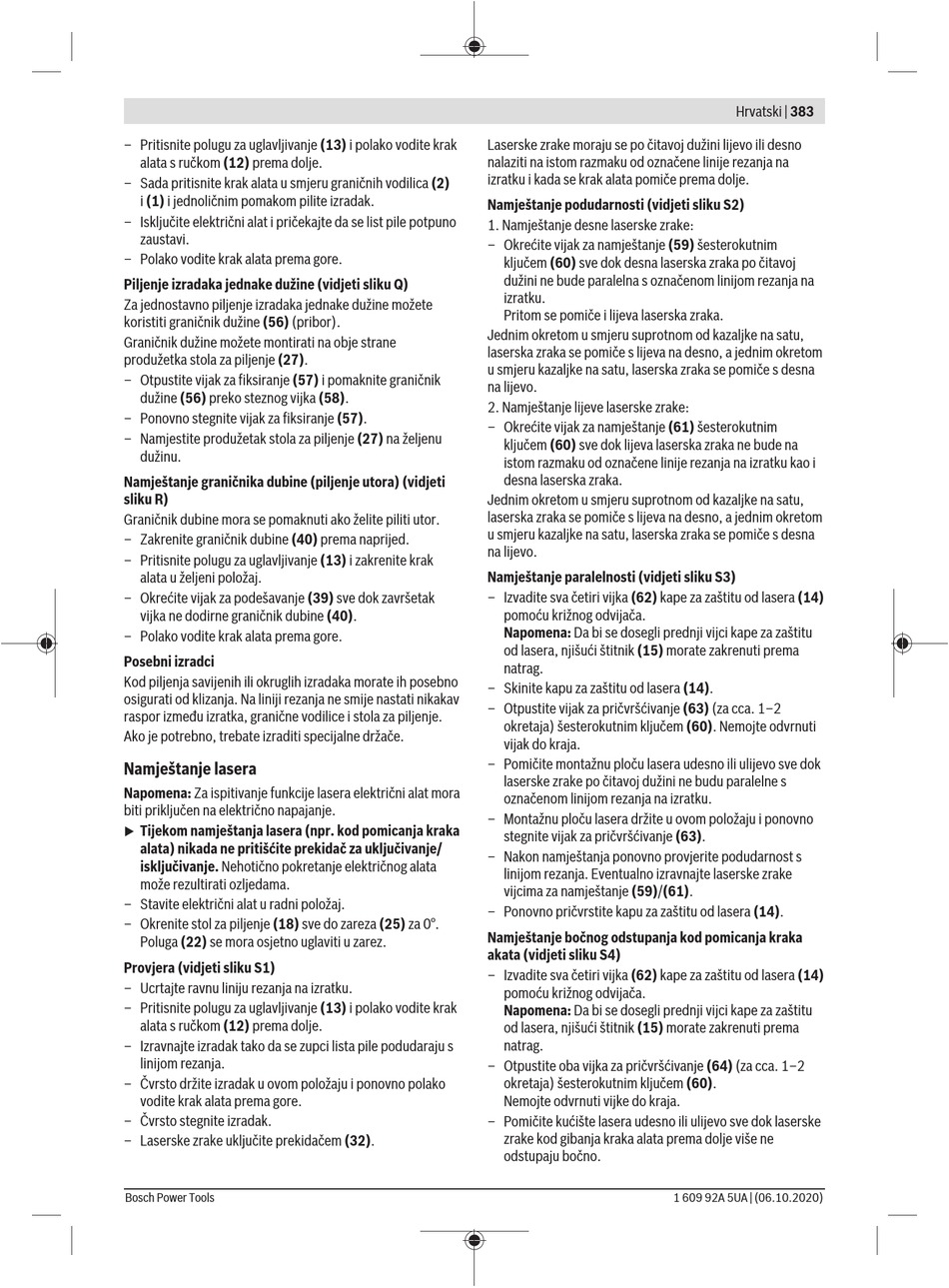

Bosch GCM 350-254 Professional Originalbetriebsanleitung Seite 383

– Pritisnite polugu za uglavljivanje (13) i polako vodite krak
alata s ručkom (12) prema dolje.
– Sada pritisnite krak alata u smjeru graničnih vodilica (2)
i (1) i jednoličnim pomakom pilite izradak.
– Isključite električni alat i pričekajte da se list pile potpuno
zaustavi.
– Polako vodite krak alata prema gore.
Piljenje izradaka jednake dužine (vidjeti sliku Q)
Za jednostavno piljenje izradaka jednake dužine možete
koristiti graničnik dužine (56) (pribor).
Graničnik dužine možete montirati na obje strane
produžetka stola za piljenje (27).
– Otpustite vijak za fiksiranje (57) i pomaknite graničnik
dužine (56) preko steznog vijka (58).
– Ponovno stegnite vijak za fiksiranje (57).
– Namjestite produžetak stola za piljenje (27) na željenu
dužinu.
Namještanje graničnika dubine (piljenje utora) (vidjeti
sliku R)
Graničnik dubine mora se pomaknuti ako želite piliti utor.
– Zakrenite graničnik dubine (40) prema naprijed.
– Pritisnite polugu za uglavljivanje (13) i zakrenite krak
alata u željeni položaj.
– Okrećite vijak za podešavanje (39) sve dok završetak
vijka ne dodirne graničnik dubine (40).
– Polako vodite krak alata prema gore.
Posebni izradci
Kod piljenja savijenih ili okruglih izradaka morate ih posebno
osigurati od klizanja. Na liniji rezanja ne smije nastati nikakav
raspor između izratka, granične vodilice i stola za piljenje.
Ako je potrebno, trebate izraditi specijalne držače.
Namještanje lasera
Napomena: Za ispitivanje funkcije lasera električni alat mora
biti priključen na električno napajanje.
Tijekom namještanja lasera (npr. kod pomicanja kraka
u
alata) nikada ne pritišćite prekidač za uključivanje/
isključivanje. Nehotično pokretanje električnog alata
može rezultirati ozljedama.
– Stavite električni alat u radni položaj.
– Okrenite stol za piljenje (18) sve do zareza (25) za 0°.
Poluga (22) se mora osjetno uglaviti u zarez.
Provjera (vidjeti sliku S1)
– Ucrtajte ravnu liniju rezanja na izratku.
– Pritisnite polugu za uglavljivanje (13) i polako vodite krak
alata s ručkom (12) prema dolje.
– Izravnajte izradak tako da se zupci lista pile podudaraju s
linijom rezanja.
– Čvrsto držite izradak u ovom položaju i ponovno polako
vodite krak alata prema gore.
– Čvrsto stegnite izradak.
– Laserske zrake uključite prekidačem (32).
Bosch Power Tools
Laserske zrake moraju se po čitavoj dužini lijevo ili desno
nalaziti na istom razmaku od označene linije rezanja na
izratku i kada se krak alata pomiče prema dolje.
Namještanje podudarnosti (vidjeti sliku S2)
1. Namještanje desne laserske zrake:
– Okrećite vijak za namještanje (59) šesterokutnim
ključem (60) sve dok desna laserska zraka po čitavoj
dužini ne bude paralelna s označenom linijom rezanja na
izratku.
Pritom se pomiče i lijeva laserska zraka.
Jednim okretom u smjeru suprotnom od kazaljke na satu,
laserska zraka se pomiče s lijeva na desno, a jednim okretom
u smjeru kazaljke na satu, laserska zraka se pomiče s desna
na lijevo.
2. Namještanje lijeve laserske zrake:
– Okrećite vijak za namještanje (61) šesterokutnim
ključem (60) sve dok lijeva laserska zraka ne bude na
istom razmaku od označene linije rezanja na izratku kao i
desna laserska zraka.
Jednim okretom u smjeru suprotnom od kazaljke na satu,
laserska zraka se pomiče s lijeva na desno, a jednim okretom
u smjeru kazaljke na satu, laserska zraka se pomiče s desna
na lijevo.
Namještanje paralelnosti (vidjeti sliku S3)
– Izvadite sva četiri vijka (62) kape za zaštitu od lasera (14)
pomoću križnog odvijača.
Napomena: Da bi se dosegli prednji vijci kape za zaštitu
od lasera, njišući štitnik (15) morate zakrenuti prema
natrag.
– Skinite kapu za zaštitu od lasera (14).
– Otpustite vijak za pričvršćivanje (63) (za cca. 1–2
okretaja) šesterokutnim ključem (60). Nemojte odvrnuti
vijak do kraja.
– Pomičite montažnu ploču lasera udesno ili ulijevo sve dok
laserske zrake po čitavoj dužini ne budu paralelne s
označenom linijom rezanja na izratku.
– Montažnu ploču lasera držite u ovom položaju i ponovno
stegnite vijak za pričvršćivanje (63).
– Nakon namještanja ponovno provjerite podudarnost s
linijom rezanja. Eventualno izravnajte laserske zrake
vijcima za namještanje (59)/(61).
– Ponovno pričvrstite kapu za zaštitu od lasera (14).
Namještanje bočnog odstupanja kod pomicanja kraka
akata (vidjeti sliku S4)
– Izvadite sva četiri vijka (62) kape za zaštitu od lasera (14)
pomoću križnog odvijača.
Napomena: Da bi se dosegli prednji vijci kape za zaštitu
od lasera, njišući štitnik (15) morate zakrenuti prema
natrag.
– Otpustite oba vijka za pričvršćivanje (64) (za cca. 1–2
okretaja) šesterokutnim ključem (60).
Nemojte odvrnuti vijke do kraja.
– Pomičite kućište lasera udesno ili ulijevo sve dok laserske
zrake kod gibanja kraka alata prema dolje više ne
odstupaju bočno.
