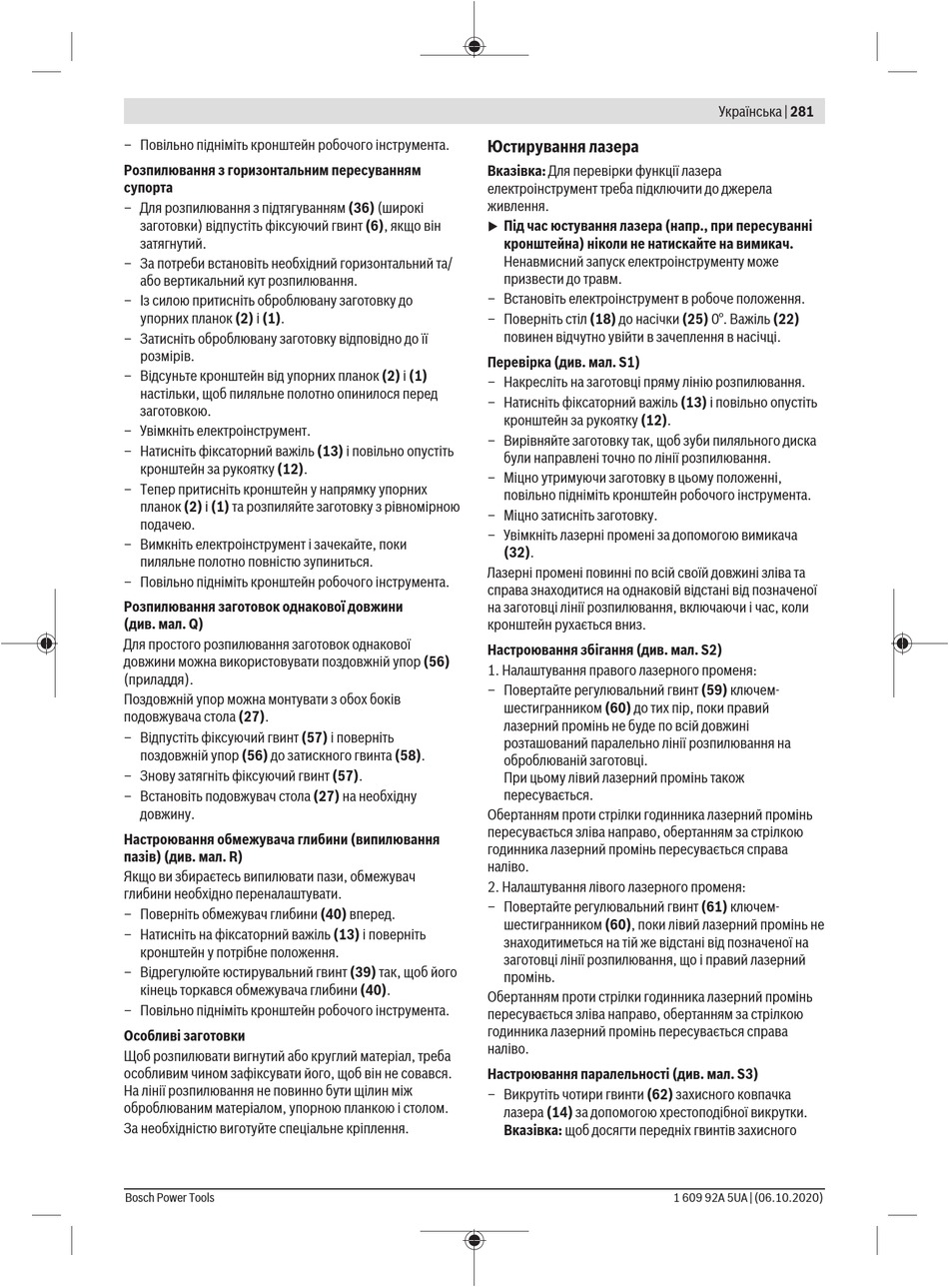

– Повільно підніміть кронштейн робочого інструмента.
Розпилювання з горизонтальним пересуванням
супорта
– Для розпилювання з підтягуванням (36) (широкі
заготовки) відпустіть фіксуючий гвинт (6), якщо він
затягнутий.
– За потреби встановіть необхідний горизонтальний та/
або вертикальний кут розпилювання.
– Із силою притисніть оброблювану заготовку до
упорних планок (2) і (1).
– Затисніть оброблювану заготовку відповідно до її
розмірів.
– Відсуньте кронштейн від упорних планок (2) і (1)
настільки, щоб пиляльне полотно опинилося перед
заготовкою.
– Увімкніть електроінструмент.
– Натисніть фіксаторний важіль (13) і повільно опустіть
кронштейн за рукоятку (12).
– Тепер притисніть кронштейн у напрямку упорних
планок (2) і (1) та розпиляйте заготовку з рівномірною
подачею.
– Вимкніть електроінструмент і зачекайте, поки
пиляльне полотно повністю зупиниться.
– Повільно підніміть кронштейн робочого інструмента.
Розпилювання заготовок однакової довжини
(див. мал. Q)
Для простого розпилювання заготовок однакової
довжини можна використовувати поздовжній упор (56)
(приладдя).
Поздовжній упор можна монтувати з обох боків
подовжувача стола (27).
– Відпустіть фіксуючий гвинт (57) і поверніть
поздовжній упор (56) до затискного гвинта (58).
– Знову затягніть фіксуючий гвинт (57).
– Встановіть подовжувач стола (27) на необхідну
довжину.
Настроювання обмежувача глибини (випилювання
пазів) (див. мал. R)
Якщо ви збираєтесь випилювати пази, обмежувач
глибини необхідно переналаштувати.
– Поверніть обмежувач глибини (40) вперед.
– Натисніть на фіксаторний важіль (13) і поверніть
кронштейн у потрібне положення.
– Відрегулюйте юстирувальний гвинт (39) так, щоб його
кінець торкався обмежувача глибини (40).
– Повільно підніміть кронштейн робочого інструмента.
Особливі заготовки
Щоб розпилювати вигнутий або круглий матеріал, треба
особливим чином зафіксувати його, щоб він не совався.
На лінії розпилювання не повинно бути щілин між
оброблюваним матеріалом, упорною планкою і столом.
За необхідністю виготуйте спеціальне кріплення.
Bosch Power Tools
Юстирування лазера
Вказівка: Для перевірки функції лазера
електроінструмент треба підключити до джерела
живлення.
Під час юстування лазера (напр., при пересуванні
u
кронштейна) ніколи не натискайте на вимикач.
Ненавмисний запуск електроінструменту може
призвести до травм.
– Встановіть електроінструмент в робоче положення.
– Поверніть стіл (18) до насічки (25) 0°. Важіль (22)
повинен відчутно увійти в зачеплення в насічці.
Перевірка (див. мал. S1)
– Накресліть на заготовці пряму лінію розпилювання.
– Натисніть фіксаторний важіль (13) і повільно опустіть
кронштейн за рукоятку (12).
– Вирівняйте заготовку так, щоб зуби пиляльного диска
були направлені точно по лінії розпилювання.
– Міцно утримуючи заготовку в цьому положенні,
повільно підніміть кронштейн робочого інструмента.
– Міцно затисніть заготовку.
– Увімкніть лазерні промені за допомогою вимикача
(32).
Лазерні промені повинні по всій своїй довжині зліва та
справа знаходитися на однаковій відстані від позначеної
на заготовці лінії розпилювання, включаючи і час, коли
кронштейн рухається вниз.
Настроювання збігання (див. мал. S2)
1. Налаштування правого лазерного променя:
– Повертайте регулювальний гвинт (59) ключем-
шестигранником (60) до тих пір, поки правий
лазерний промінь не буде по всій довжині
розташований паралельно лінії розпилювання на
оброблюваній заготовці.
При цьому лівий лазерний промінь також
пересувається.
Обертанням проти стрілки годинника лазерний промінь
пересувається зліва направо, обертанням за стрілкою
годинника лазерний промінь пересувається справа
наліво.
2. Налаштування лівого лазерного променя:
– Повертайте регулювальний гвинт (61) ключем-
шестигранником (60), поки лівий лазерний промінь не
знаходитиметься на тій же відстані від позначеної на
заготовці лінії розпилювання, що і правий лазерний
промінь.
Обертанням проти стрілки годинника лазерний промінь
пересувається зліва направо, обертанням за стрілкою
годинника лазерний промінь пересувається справа
наліво.
Настроювання паралельності (див. мал. S3)
– Викрутіть чотири гвинти (62) захисного ковпачка
лазера (14) за допомогою хрестоподібної викрутки.
Вказівка: щоб досягти передніх гвинтів захисного
