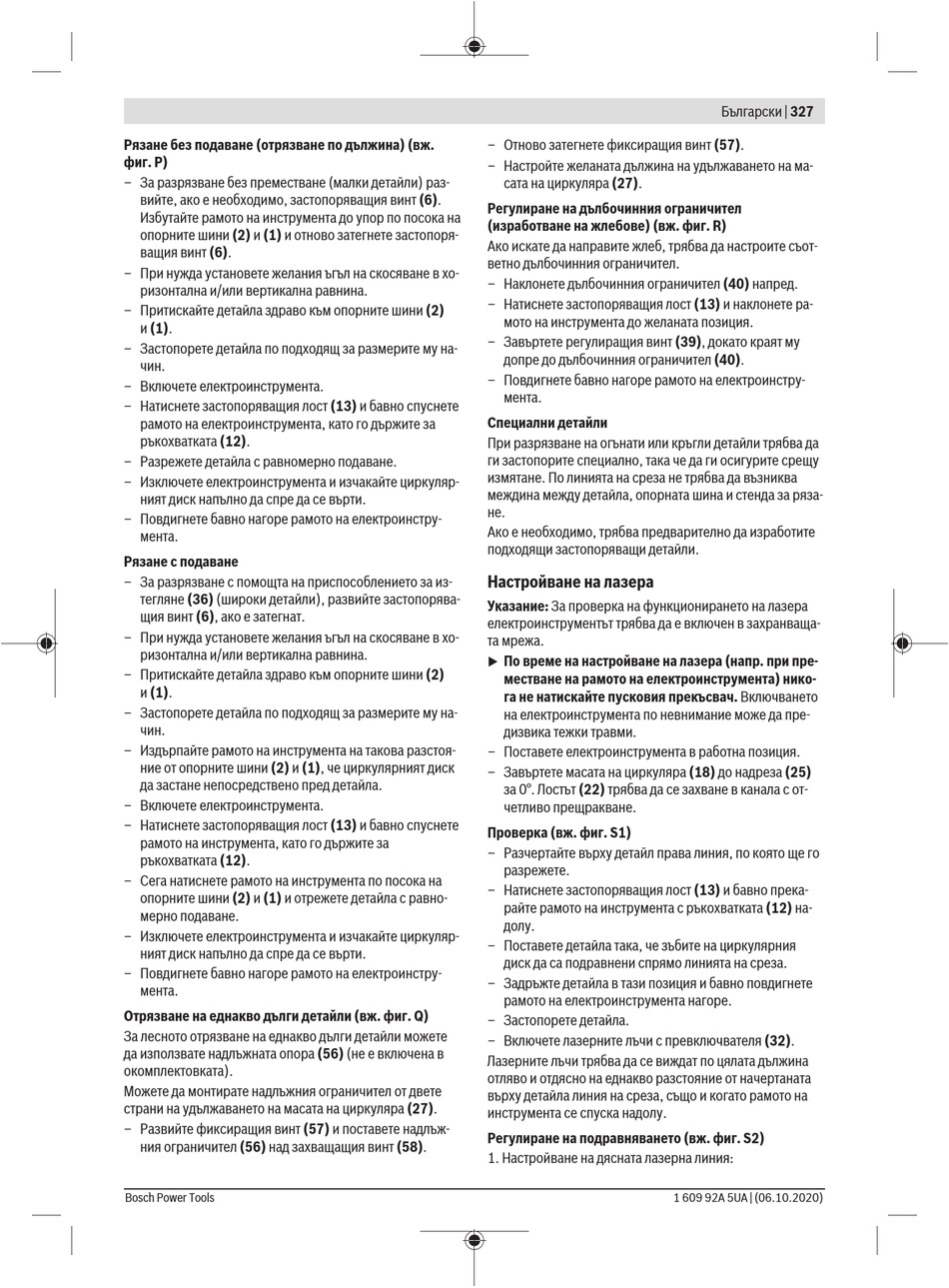

Рязане без подаване (отрязване по дължина) (вж.
фиг. P)
– За разрязване без преместване (малки детайли) раз-
вийте, ако е необходимо, застопоряващия винт (6).
Избутайте рамото на инструмента до упор по посока на
опорните шини (2) и (1) и отново затегнете застопоря-
ващия винт (6).
– При нужда установете желания ъгъл на скосяване в хо-
ризонтална и/или вертикална равнина.
– Притискайте детайла здраво към опорните шини (2)
и (1).
– Застопорете детайла по подходящ за размерите му на-
чин.
– Включете електроинструмента.
– Натиснете застопоряващия лост (13) и бавно спуснете
рамото на електроинструмента, като го държите за
ръкохватката (12).
– Разрежете детайла с равномерно подаване.
– Изключете електроинструмента и изчакайте циркуляр-
ният диск напълно да спре да се върти.
– Повдигнете бавно нагоре рамото на електроинстру-
мента.
Рязане с подаване
– За разрязване с помощта на приспособлението за из-
тегляне (36) (широки детайли), развийте застопорява-
щия винт (6), ако е затегнат.
– При нужда установете желания ъгъл на скосяване в хо-
ризонтална и/или вертикална равнина.
– Притискайте детайла здраво към опорните шини (2)
и (1).
– Застопорете детайла по подходящ за размерите му на-
чин.
– Издърпайте рамото на инструмента на такова разстоя-
ние от опорните шини (2) и (1), че циркулярният диск
да застане непосредствено пред детайла.
– Включете електроинструмента.
– Натиснете застопоряващия лост (13) и бавно спуснете
рамото на инструмента, като го държите за
ръкохватката (12).
– Сега натиснете рамото на инструмента по посока на
опорните шини (2) и (1) и отрежете детайла с равно-
мерно подаване.
– Изключете електроинструмента и изчакайте циркуляр-
ният диск напълно да спре да се върти.
– Повдигнете бавно нагоре рамото на електроинстру-
мента.
Отрязване на еднакво дълги детайли (вж. фиг. Q)
За лесното отрязване на еднакво дълги детайли можете
да използвате надлъжната опора (56) (не е включена в
окомплектовката).
Можете да монтирате надлъжния ограничител от двете
страни на удължаването на масата на циркуляра (27).
– Развийте фиксиращия винт (57) и поставете надлъж-
ния ограничител (56) над захващащия винт (58).
Bosch Power Tools
– Отново затегнете фиксиращия винт (57).
– Настройте желаната дължина на удължаването на ма-
сата на циркуляра (27).
Регулиране на дълбочинния ограничител
(изработване на жлебове) (вж. фиг. R)
Ако искате да направите жлеб, трябва да настроите съот-
ветно дълбочинния ограничител.
– Наклонете дълбочинния ограничител (40) напред.
– Натиснете застопоряващия лост (13) и наклонете ра-
мото на инструмента до желаната позиция.
– Завъртете регулиращия винт (39), докато краят му
допре до дълбочинния ограничител (40).
– Повдигнете бавно нагоре рамото на електроинстру-
мента.
Специални детайли
При разрязване на огънати или кръгли детайли трябва да
ги застопорите специално, така че да ги осигурите срещу
измятане. По линията на среза не трябва да възниква
междина между детайла, опорната шина и стенда за ряза-
не.
Ако е необходимо, трябва предварително да изработите
подходящи застопоряващи детайли.
Настройване на лазера
Указание: За проверка на функционирането на лазера
електроинструментът трябва да е включен в захранваща-
та мрежа.
По време на настройване на лазера (напр. при пре-
u
местване на рамото на електроинструмента) нико-
га не натискайте пусковия прекъсвач. Включването
на електроинструмента по невнимание може да пре-
дизвика тежки травми.
– Поставете електроинструмента в работна позиция.
– Завъртете масата на циркуляра (18) до надреза (25)
за 0°. Лостът (22) трябва да се захване в канала с от-
четливо прещракване.
Проверка (вж. фиг. S1)
– Разчертайте върху детайл права линия, по която ще го
разрежете.
– Натиснете застопоряващия лост (13) и бавно прека-
райте рамото на инструмента с ръкохватката (12) на-
долу.
– Поставете детайла така, че зъбите на циркулярния
диск да са подравнени спрямо линията на среза.
– Задръжте детайла в тази позиция и бавно повдигнете
рамото на електроинструмента нагоре.
– Застопорете детайла.
– Включете лазерните лъчи с превключвателя (32).
Лазерните лъчи трябва да се виждат по цялата дължина
отляво и отдясно на еднакво разстояние от начертаната
върху детайла линия на среза, също и когато рамото на
инструмента се спуска надолу.
Регулиране на подравняването (вж. фиг. S2)
1. Настройване на дясната лазерна линия:
