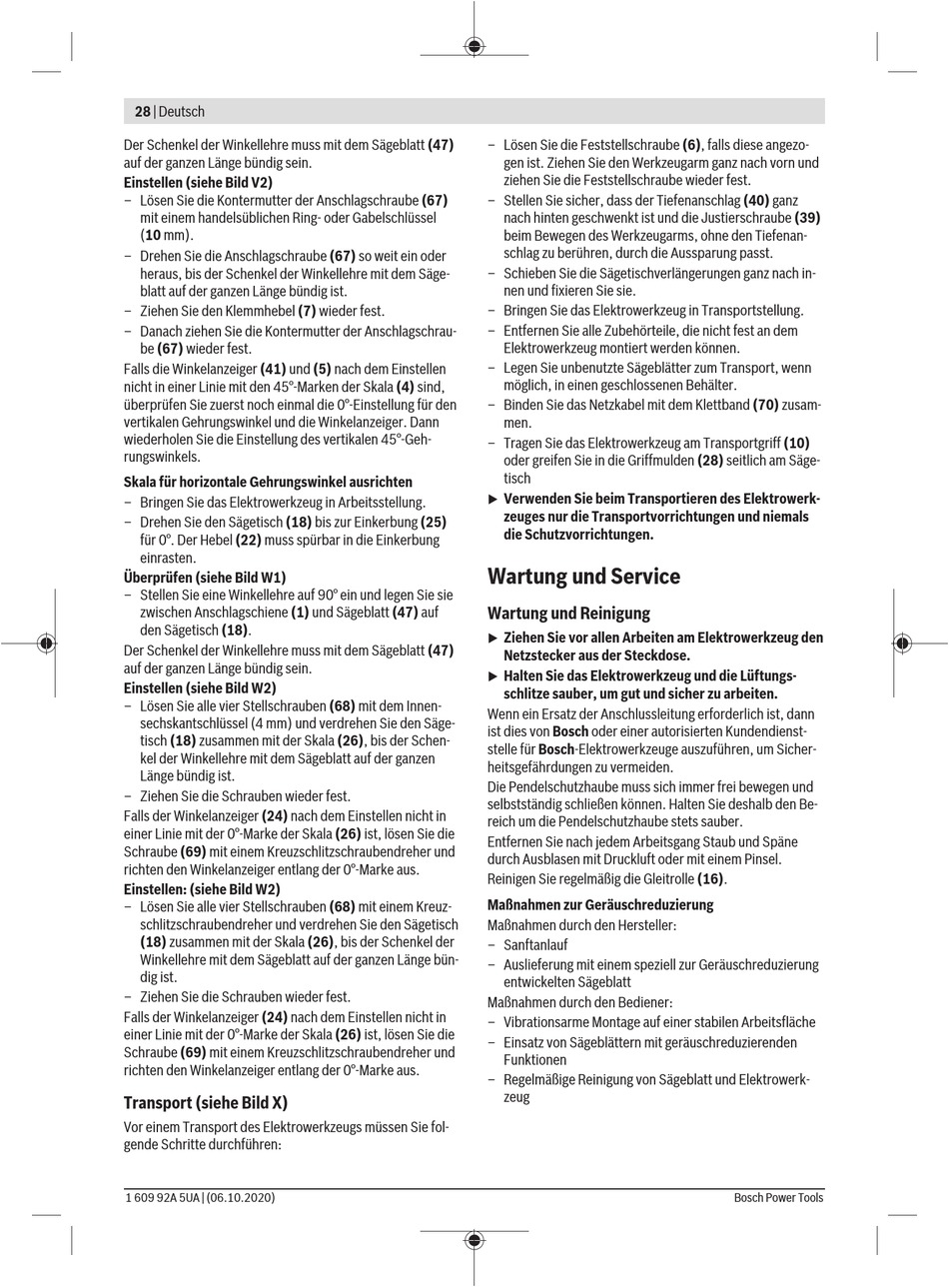

28 | Deutsch
Der Schenkel der Winkellehre muss mit dem Sägeblatt (47)
auf der ganzen Länge bündig sein.
Einstellen (siehe Bild V2)
– Lösen Sie die Kontermutter der Anschlagschraube (67)
mit einem handelsüblichen Ring- oder Gabelschlüssel
(10 mm).
– Drehen Sie die Anschlagschraube (67) so weit ein oder
heraus, bis der Schenkel der Winkellehre mit dem Säge-
blatt auf der ganzen Länge bündig ist.
– Ziehen Sie den Klemmhebel (7) wieder fest.
– Danach ziehen Sie die Kontermutter der Anschlagschrau-
be (67) wieder fest.
Falls die Winkelanzeiger (41) und (5) nach dem Einstellen
nicht in einer Linie mit den 45°-Marken der Skala (4) sind,
überprüfen Sie zuerst noch einmal die 0°-Einstellung für den
vertikalen Gehrungswinkel und die Winkelanzeiger. Dann
wiederholen Sie die Einstellung des vertikalen 45°-Geh-
rungswinkels.
Skala für horizontale Gehrungswinkel ausrichten
– Bringen Sie das Elektrowerkzeug in Arbeitsstellung.
– Drehen Sie den Sägetisch (18) bis zur Einkerbung (25)
für 0°. Der Hebel (22) muss spürbar in die Einkerbung
einrasten.
Überprüfen (siehe Bild W1)
– Stellen Sie eine Winkellehre auf 90° ein und legen Sie sie
zwischen Anschlagschiene (1) und Sägeblatt (47) auf
den Sägetisch (18).
Der Schenkel der Winkellehre muss mit dem Sägeblatt (47)
auf der ganzen Länge bündig sein.
Einstellen (siehe Bild W2)
– Lösen Sie alle vier Stellschrauben (68) mit dem Innen-
sechskantschlüssel (4 mm) und verdrehen Sie den Säge-
tisch (18) zusammen mit der Skala (26), bis der Schen-
kel der Winkellehre mit dem Sägeblatt auf der ganzen
Länge bündig ist.
– Ziehen Sie die Schrauben wieder fest.
Falls der Winkelanzeiger (24) nach dem Einstellen nicht in
einer Linie mit der 0°-Marke der Skala (26) ist, lösen Sie die
Schraube (69) mit einem Kreuzschlitzschraubendreher und
richten den Winkelanzeiger entlang der 0°-Marke aus.
Einstellen: (siehe Bild W2)
– Lösen Sie alle vier Stellschrauben (68) mit einem Kreuz-
schlitzschraubendreher und verdrehen Sie den Sägetisch
(18) zusammen mit der Skala (26), bis der Schenkel der
Winkellehre mit dem Sägeblatt auf der ganzen Länge bün-
dig ist.
– Ziehen Sie die Schrauben wieder fest.
Falls der Winkelanzeiger (24) nach dem Einstellen nicht in
einer Linie mit der 0°-Marke der Skala (26) ist, lösen Sie die
Schraube (69) mit einem Kreuzschlitzschraubendreher und
richten den Winkelanzeiger entlang der 0°-Marke aus.
Transport (siehe Bild X)
Vor einem Transport des Elektrowerkzeugs müssen Sie fol-
gende Schritte durchführen:
1 609 92A 5UA | (06.10.2020)
– Lösen Sie die Feststellschraube (6), falls diese angezo-
gen ist. Ziehen Sie den Werkzeugarm ganz nach vorn und
ziehen Sie die Feststellschraube wieder fest.
– Stellen Sie sicher, dass der Tiefenanschlag (40) ganz
nach hinten geschwenkt ist und die Justierschraube (39)
beim Bewegen des Werkzeugarms, ohne den Tiefenan-
schlag zu berühren, durch die Aussparung passt.
– Schieben Sie die Sägetischverlängerungen ganz nach in-
nen und fixieren Sie sie.
– Bringen Sie das Elektrowerkzeug in Transportstellung.
– Entfernen Sie alle Zubehörteile, die nicht fest an dem
Elektrowerkzeug montiert werden können.
– Legen Sie unbenutzte Sägeblätter zum Transport, wenn
möglich, in einen geschlossenen Behälter.
– Binden Sie das Netzkabel mit dem Klettband (70) zusam-
men.
– Tragen Sie das Elektrowerkzeug am Transportgriff (10)
oder greifen Sie in die Griffmulden (28) seitlich am Säge-
tisch
Verwenden Sie beim Transportieren des Elektrowerk-
u
zeuges nur die Transportvorrichtungen und niemals
die Schutzvorrichtungen.

Wartung und Service

Wartung und Reinigung

Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den
u
Netzstecker aus der Steckdose.
Halten Sie das Elektrowerkzeug und die Lüftungs-
u
schlitze sauber, um gut und sicher zu arbeiten.
Wenn ein Ersatz der Anschlussleitung erforderlich ist, dann
ist dies von Bosch oder einer autorisierten Kundendienst-
stelle für Bosch-Elektrowerkzeuge auszuführen, um Sicher-
heitsgefährdungen zu vermeiden.
Die Pendelschutzhaube muss sich immer frei bewegen und
selbstständig schließen können. Halten Sie deshalb den Be-
reich um die Pendelschutzhaube stets sauber.
Entfernen Sie nach jedem Arbeitsgang Staub und Späne
durch Ausblasen mit Druckluft oder mit einem Pinsel.
Reinigen Sie regelmäßig die Gleitrolle (16).
Maßnahmen zur Geräuschreduzierung
Maßnahmen durch den Hersteller:
– Sanftanlauf
– Auslieferung mit einem speziell zur Geräuschreduzierung
entwickelten Sägeblatt
Maßnahmen durch den Bediener:
– Vibrationsarme Montage auf einer stabilen Arbeitsfläche
– Einsatz von Sägeblättern mit geräuschreduzierenden
Funktionen
– Regelmäßige Reinigung von Sägeblatt und Elektrowerk-
zeug
