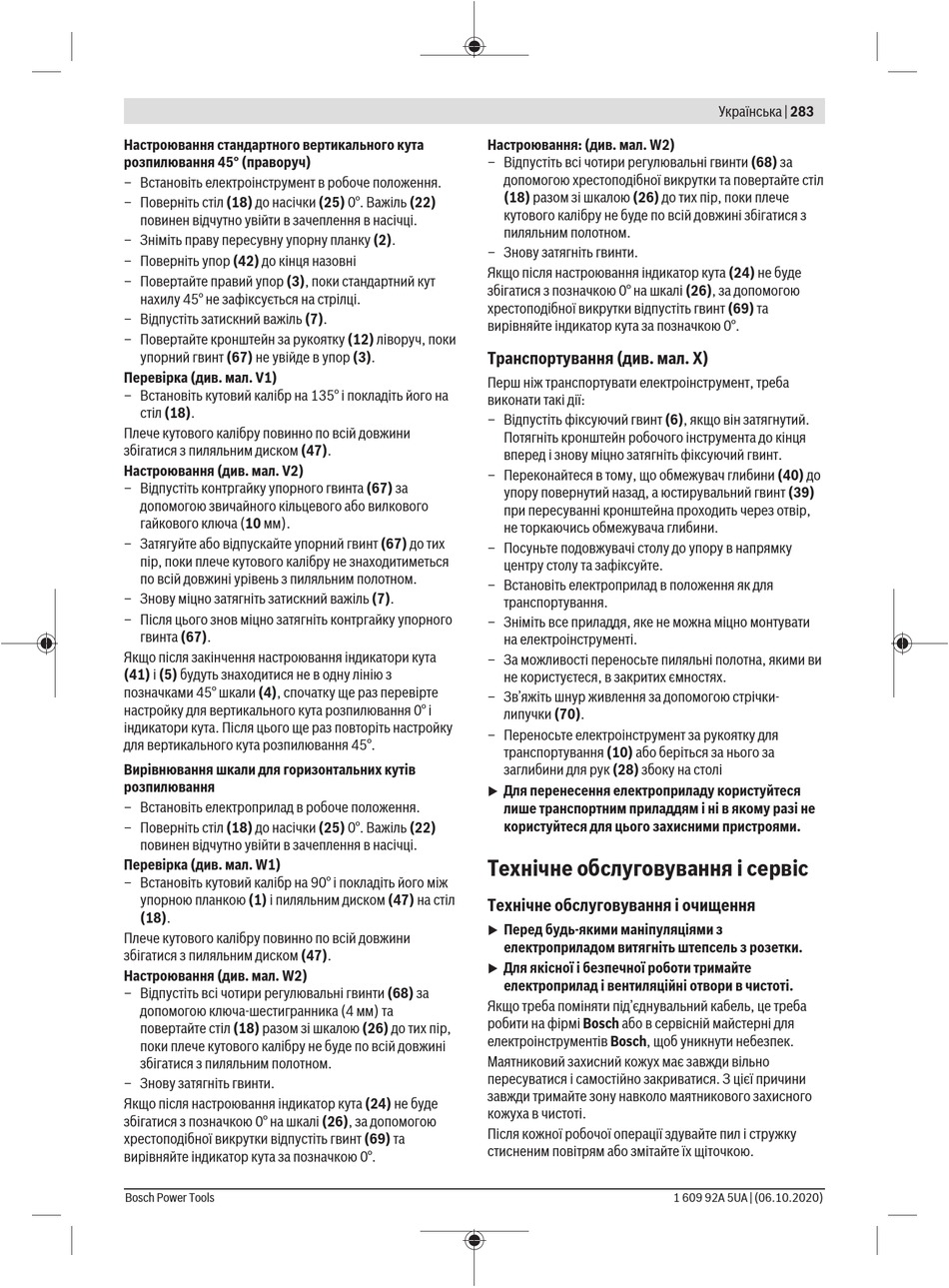

Настроювання стандартного вертикального кута
розпилювання 45° (праворуч)
– Встановіть електроінструмент в робоче положення.
– Поверніть стіл (18) до насічки (25) 0°. Важіль (22)
повинен відчутно увійти в зачеплення в насічці.
– Зніміть праву пересувну упорну планку (2).
– Поверніть упор (42) до кінця назовні
– Повертайте правий упор (3), поки стандартний кут
нахилу 45° не зафіксується на стрілці.
– Відпустіть затискний важіль (7).
– Повертайте кронштейн за рукоятку (12) ліворуч, поки
упорний гвинт (67) не увійде в упор (3).
Перевірка (див. мал. V1)
– Встановіть кутовий калібр на 135° і покладіть його на
стіл (18).
Плече кутового калібру повинно по всій довжини
збігатися з пиляльним диском (47).
Настроювання (див. мал. V2)
– Відпустіть контргайку упорного гвинта (67) за
допомогою звичайного кільцевого або вилкового
гайкового ключа (10 мм).
– Затягуйте або відпускайте упорний гвинт (67) до тих
пір, поки плече кутового калібру не знаходитиметься
по всій довжині урівень з пиляльним полотном.
– Знову міцно затягніть затискний важіль (7).
– Після цього знов міцно затягніть контргайку упорного
гвинта (67).
Якщо після закінчення настроювання індикатори кута
(41) і (5) будуть знаходитися не в одну лінію з
позначками 45° шкали (4), спочатку ще раз перевірте
настройку для вертикального кута розпилювання 0° і
індикатори кута. Після цього ще раз повторіть настройку
для вертикального кута розпилювання 45°.
Вирівнювання шкали для горизонтальних кутів
розпилювання
– Встановіть електроприлад в робоче положення.
– Поверніть стіл (18) до насічки (25) 0°. Важіль (22)
повинен відчутно увійти в зачеплення в насічці.
Перевірка (див. мал. W1)
– Встановіть кутовий калібр на 90° і покладіть його між
упорною планкою (1) і пиляльним диском (47) на стіл
(18).
Плече кутового калібру повинно по всій довжини
збігатися з пиляльним диском (47).
Настроювання (див. мал. W2)
– Відпустіть всі чотири регулювальні гвинти (68) за
допомогою ключа-шестигранника (4 мм) та
повертайте стіл (18) разом зі шкалою (26) до тих пір,
поки плече кутового калібру не буде по всій довжині
збігатися з пиляльним полотном.
– Знову затягніть гвинти.
Якщо після настроювання індикатор кута (24) не буде
збігатися з позначкою 0° на шкалі (26), за допомогою
хрестоподібної викрутки відпустіть гвинт (69) та
вирівняйте індикатор кута за позначкою 0°.
Bosch Power Tools
Настроювання: (див. мал. W2)
– Відпустіть всі чотири регулювальні гвинти (68) за
допомогою хрестоподібної викрутки та повертайте стіл
(18) разом зі шкалою (26) до тих пір, поки плече
кутового калібру не буде по всій довжині збігатися з
пиляльним полотном.
– Знову затягніть гвинти.
Якщо після настроювання індикатор кута (24) не буде
збігатися з позначкою 0° на шкалі (26), за допомогою
хрестоподібної викрутки відпустіть гвинт (69) та
вирівняйте індикатор кута за позначкою 0°.
Транспортування (див. мал. X)
Перш ніж транспортувати електроінструмент, треба
виконати такі дії:
– Відпустіть фіксуючий гвинт (6), якщо він затягнутий.
Потягніть кронштейн робочого інструмента до кінця
вперед і знову міцно затягніть фіксуючий гвинт.
– Переконайтеся в тому, що обмежувач глибини (40) до
упору повернутий назад, а юстирувальний гвинт (39)
при пересуванні кронштейна проходить через отвір,
не торкаючись обмежувача глибини.
– Посуньте подовжувачі столу до упору в напрямку
центру столу та зафіксуйте.
– Встановіть електроприлад в положення як для
транспортування.
– Зніміть все приладдя, яке не можна міцно монтувати
на електроінструменті.
– За можливості переносьте пиляльні полотна, якими ви
не користуєтеся, в закритих ємностях.
– Зв'яжіть шнур живлення за допомогою стрічки-
липучки (70).
– Переносьте електроінструмент за рукоятку для
транспортування (10) або беріться за нього за
заглибини для рук (28) збоку на столі
Для перенесення електроприладу користуйтеся
u
лише транспортним приладдям і ні в якому разі не
користуйтеся для цього захисними пристроями.
Технічне обслуговування і сервіс
Технічне обслуговування і очищення
Перед будь-якими маніпуляціями з
u
електроприладом витягніть штепсель з розетки.
Для якісної і безпечної роботи тримайте
u
електроприлад і вентиляційні отвори в чистоті.
Якщо треба поміняти під'єднувальний кабель, це треба
робити на фірмі Bosch або в сервісній майстерні для
електроінструментів Bosch, щоб уникнути небезпек.
Маятниковий захисний кожух має завжди вільно
пересуватися і самостійно закриватися. З цієї причини
завжди тримайте зону навколо маятникового захисного
кожуха в чистоті.
Після кожної робочої операції здувайте пил і стружку
стисненим повітрям або змітайте їх щіточкою.
