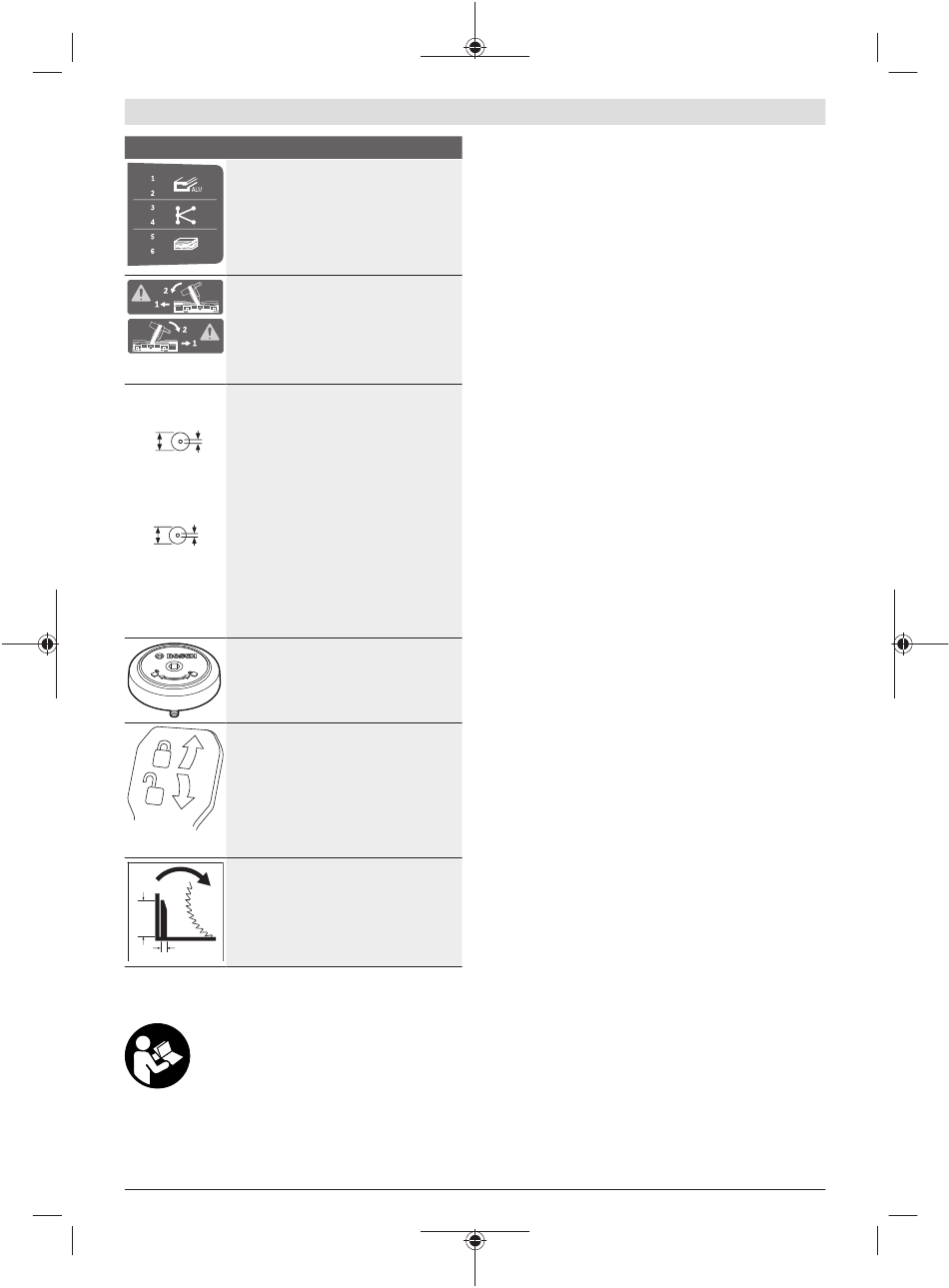

Naudojimas Pagal Paskirtį - Bosch GCM 350-254 Professional Originalbetriebsanleitung

Simboliai ir jų reikšmės
Lentelėje nurodyta rekomenduojama
sūkių skaičiaus pakopa priklausomai nuo
apdorojamos medžiagos: aliuminio, pla-
stiko, medienos.
(yra ne visuose, tam tikrai šaliai gamina-
muose modeliuose)
Pjaunant įstrižuoju kampu vertikalioje
plokštumoje arba įstrižuoju kampu hori-
zontalioje plokštumoje > 45° reikia vi-
siškai ištraukti arba nuimti reguliuojamus
atraminius bėgelius.
3 601 M22 6.. Beachten Sie die Abmessungen des
Sägeblatts. Der Lochdurchmesser muss
ohne Spiel zur Werkzeugspindel passen.
305 mm 30 mm
Falls eine Verwendung von Reduzierstüc-
ken notwendig ist, achten Sie darauf,
3 601 M22 640
dass die Abmessungen des Reduziers-
3 601 M22 6B0
tücks zur Stammblattdicke und zum Lo-
chdurchmesser des Sägeblatts sowie
zum Durchmesser der Werkzeugspindel
305 mm 25.4 mm
passen. Verwenden Sie möglichst die mit
dem Sägeblatt mitgelieferten Reduziers-
tücke.
Der Sägeblattdurchmesser muss der An-
gabe auf dem Symbol entsprechen.
Rodo SDS varžto sukimosi kryptį užve-
ržiant pjūklo diską (prieš laikrodžio
rodyklę) ir atlaisvinant pjūklo diską (pa-
gal laikrodžio rodyklę).
Prispaudžiamoji svirtelė uždaryta:
Nustatytas prietaiso sverto įstrižo pjūvio
kampas vertikalioje plokštumoje yra
užfiksuotas.
Prispaudžiamoji svirtelė atidaryta:
Galima nustatyti įstrižo pjūvio kampus
vertikalioje plokštumoje.
Įtaiso vienodiems tarpams išlaikyti, skirto
traukiamajam įtaisui plačioms profiliuo-
toms lentjuostėms pjauti, sukimosi kryp-
175 mm
tis.
20 mm
Gaminio ir savybių aprašas
Perskaitykite visas šias saugos nuorodas ir
reikalavimus. Nesilaikant saugos nuorodų ir
reikalavimų gali trenkti elektros smūgis, kilti
gaisras, galima smarkiai susižaloti ir sužaloti
kitus asmenis.
Prašome atkreipti dėmesį į paveikslėlius priekinėje naudoji-
mo instrukcijos dalyje.
Bosch Power Tools
Naudojimas pagal paskirtį
Šis elektrinis įrankis yra skirtas naudoti stacionariai, atlieka-
nt medienoje tiesius išilginius ir skersinius pjūvius. Įstrižo
pjūvio kampas horizontalioje plokštumoje gali būti nuo –52°
iki +60° o įstrižo pjūvio kampas vertikalioje plokštumoje nuo
47° (kairėje pusėje) iki 47° (dešinėje pusėje).
Elektrinio įrankio galia yra apskaičiuota kietajai ir minkštajai
medienai bei drožlių ir pluošto plokštėms pjauti.
Naudojant atitinkamus pjūklo diskus, galima pjauti aliuminio
profilius ir plastiką.
Pavaizduoti prietaiso elementai
Numeriais pažymėtus elektrinio įrankio elementus rasite šios
instrukcijos puslapiuose pateiktuose paveikslėliuose.
(1) Atraminis bėgelis
(2) Reguliuojamas atraminis bėgelis
(3) Atrama standartiniam įstrižo pjūvio kampui 47°,
45°, 33,9° ir 22,5° (vertikalioje plokštumoje)
(4) Įstrižo pjūvio kampo skalė (vertikalioje plokštumo-
je)
(5) Kampo žymeklis dešiniajam įstrižo pjūvio kampo
diapazonui (vertikalioje plokštumoje)
(6) Traukiamojo įtaiso fiksuojamasis varžtas
(7) Prispaudžiamoji svirtelė įstrižo pjūvio kampui
užfiksuoti (vertikalioje plokštumoje)
(8) Sūkių skaičiaus reguliatorius
(9) Transportavimo apsauga
(10) Rankena prietaisui nešti
(11) Apsauginis gaubtas
(12) Rankena
(13) Fiksatoriaus svirtelė
(14) Lazerio apsauginis gaubtelis
(15) Slankusis apsauginis gaubtas
(16) Slydimo ratukas
(17) Montavimo kiaurymės
(18) Pjovimo stalas
(19) Įstatomoji plokštelė
(20) Fiksuojamasis spaustuvas
(21) Fiksuojamoji rankenėlė įstrižo pjūvio kampui užfik-
suoti (horizontalioje plokštumoje)
(22) Prispaudžiamoji svirtelė įstrižo pjūvio kampui
nustatyti (horizontalioje plokštumoje)
(23) Apsauga nuo apvirtimo
(24) Įstrižo pjūvio kampo žymeklis (horizontalioje plo-
kštumoje)
Įpjovos standartiniam įstrižo pjūvio kampui (hori-
(25)
zontalioje plokštumoje)
(26) Įstrižo pjūvio kampo skalė (horizontalioje plokštu-
moje)
(27) Pjovimo stalo ilginamoji dalis
(28) Išėmos prietaisui nešti
