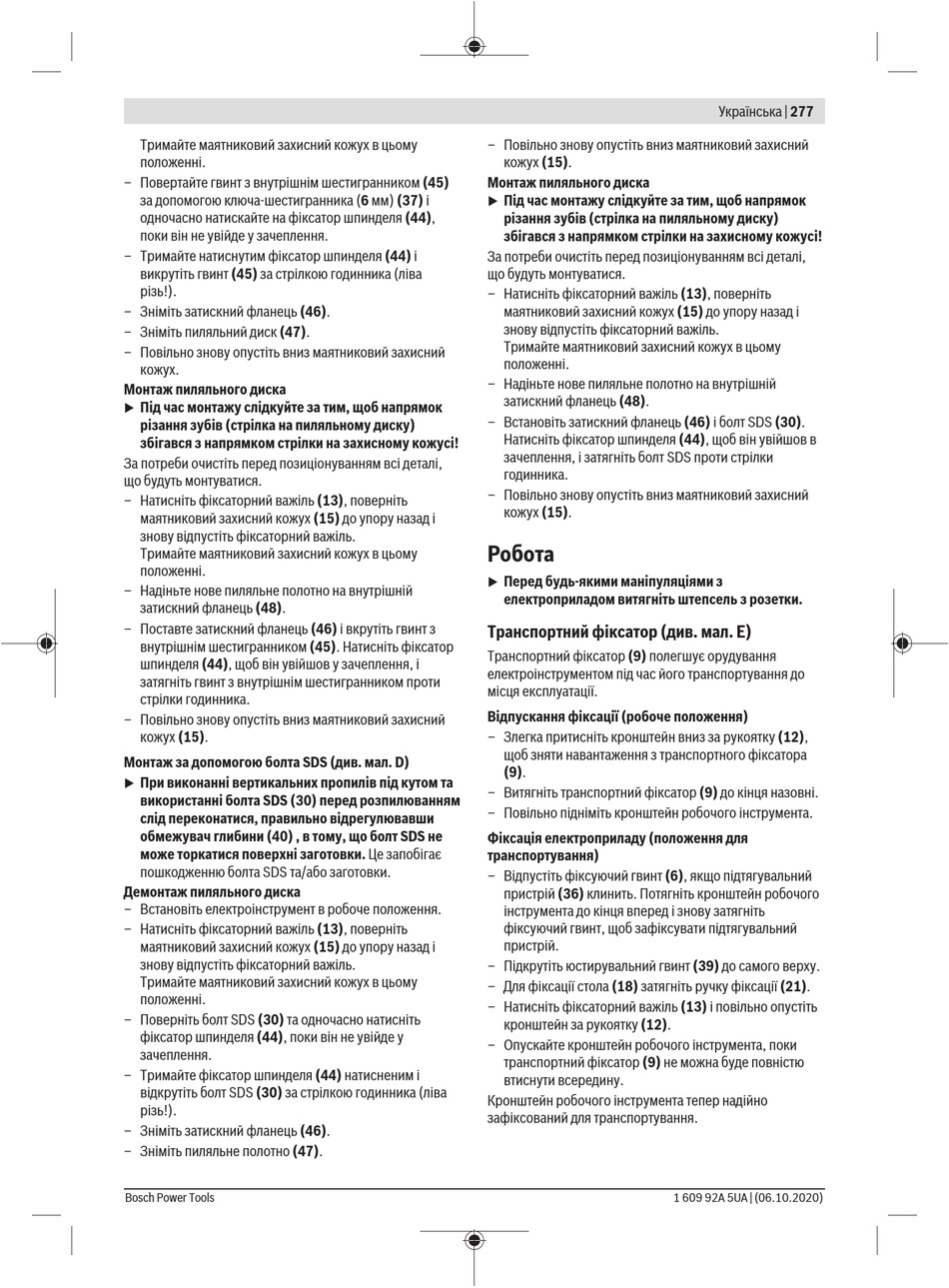

Bosch GCM 350-254 Professional Originalbetriebsanleitung Seite 277

Тримайте маятниковий захисний кожух в цьому
положенні.
– Повертайте гвинт з внутрішнім шестигранником (45)
за допомогою ключа-шестигранника (6 мм) (37) і
одночасно натискайте на фіксатор шпинделя (44),
поки він не увійде у зачеплення.
– Тримайте натиснутим фіксатор шпинделя (44) і
викрутіть гвинт (45) за стрілкою годинника (ліва
різь!).
– Зніміть затискний фланець (46).
– Зніміть пиляльний диск (47).
– Повільно знову опустіть вниз маятниковий захисний
кожух.
Монтаж пиляльного диска
Під час монтажу слідкуйте за тим, щоб напрямок
u
різання зубів (стрілка на пиляльному диску)
збігався з напрямком стрілки на захисному кожусі!
За потреби очистіть перед позиціонуванням всі деталі,
що будуть монтуватися.
– Натисніть фіксаторний важіль (13), поверніть
маятниковий захисний кожух (15) до упору назад і
знову відпустіть фіксаторний важіль.
Тримайте маятниковий захисний кожух в цьому
положенні.
– Надіньте нове пиляльне полотно на внутрішній
затискний фланець (48).
– Поставте затискний фланець (46) і вкрутіть гвинт з
внутрішнім шестигранником (45). Натисніть фіксатор
шпинделя (44), щоб він увійшов у зачеплення, і
затягніть гвинт з внутрішнім шестигранником проти
стрілки годинника.
– Повільно знову опустіть вниз маятниковий захисний
кожух (15).
Монтаж за допомогою болта SDS (див. мал. D)
При виконанні вертикальних пропилів під кутом та
u
використанні болта SDS (30) перед розпилюванням
слід переконатися, правильно відрегулювавши
обмежувач глибини (40) , в тому, що болт SDS не
може торкатися поверхні заготовки. Це запобігає
пошкодженню болта SDS та/або заготовки.
Демонтаж пиляльного диска
– Встановіть електроінструмент в робоче положення.
– Натисніть фіксаторний важіль (13), поверніть
маятниковий захисний кожух (15) до упору назад і
знову відпустіть фіксаторний важіль.
Тримайте маятниковий захисний кожух в цьому
положенні.
– Поверніть болт SDS (30) та одночасно натисніть
фіксатор шпинделя (44), поки він не увійде у
зачеплення.
– Тримайте фіксатор шпинделя (44) натисненим і
відкрутіть болт SDS (30) за стрілкою годинника (ліва
різь!).
– Зніміть затискний фланець (46).
– Зніміть пиляльне полотно (47).
Bosch Power Tools
– Повільно знову опустіть вниз маятниковий захисний
кожух (15).
Монтаж пиляльного диска
Під час монтажу слідкуйте за тим, щоб напрямок
u
різання зубів (стрілка на пиляльному диску)
збігався з напрямком стрілки на захисному кожусі!
За потреби очистіть перед позиціонуванням всі деталі,
що будуть монтуватися.
– Натисніть фіксаторний важіль (13), поверніть
маятниковий захисний кожух (15) до упору назад і
знову відпустіть фіксаторний важіль.
Тримайте маятниковий захисний кожух в цьому
положенні.
– Надіньте нове пиляльне полотно на внутрішній
затискний фланець (48).
– Встановіть затискний фланець (46) і болт SDS (30).
Натисніть фіксатор шпинделя (44), щоб він увійшов в
зачеплення, і затягніть болт SDS проти стрілки
годинника.
– Повільно знову опустіть вниз маятниковий захисний
кожух (15).
Робота
Перед будь-якими маніпуляціями з
u
електроприладом витягніть штепсель з розетки.
Транспортний фіксатор (див. мал. E)
Транспортний фіксатор (9) полегшує орудування
електроінструментом під час його транспортування до
місця експлуатації.
Відпускання фіксації (робоче положення)
– Злегка притисніть кронштейн вниз за рукоятку (12),
щоб зняти навантаження з транспортного фіксатора
(9).
– Витягніть транспортний фіксатор (9) до кінця назовні.
– Повільно підніміть кронштейн робочого інструмента.
Фіксація електроприладу (положення для
транспортування)
– Відпустіть фіксуючий гвинт (6), якщо підтягувальний
пристрій (36) клинить. Потягніть кронштейн робочого
інструмента до кінця вперед і знову затягніть
фіксуючий гвинт, щоб зафіксувати підтягувальний
пристрій.
– Підкрутіть юстирувальний гвинт (39) до самого верху.
– Для фіксації стола (18) затягніть ручку фіксації (21).
– Натисніть фіксаторний важіль (13) і повільно опустіть
кронштейн за рукоятку (12).
– Опускайте кронштейн робочого інструмента, поки
транспортний фіксатор (9) не можна буде повністю
втиснути всередину.
Кронштейн робочого інструмента тепер надійно
зафіксований для транспортування.
