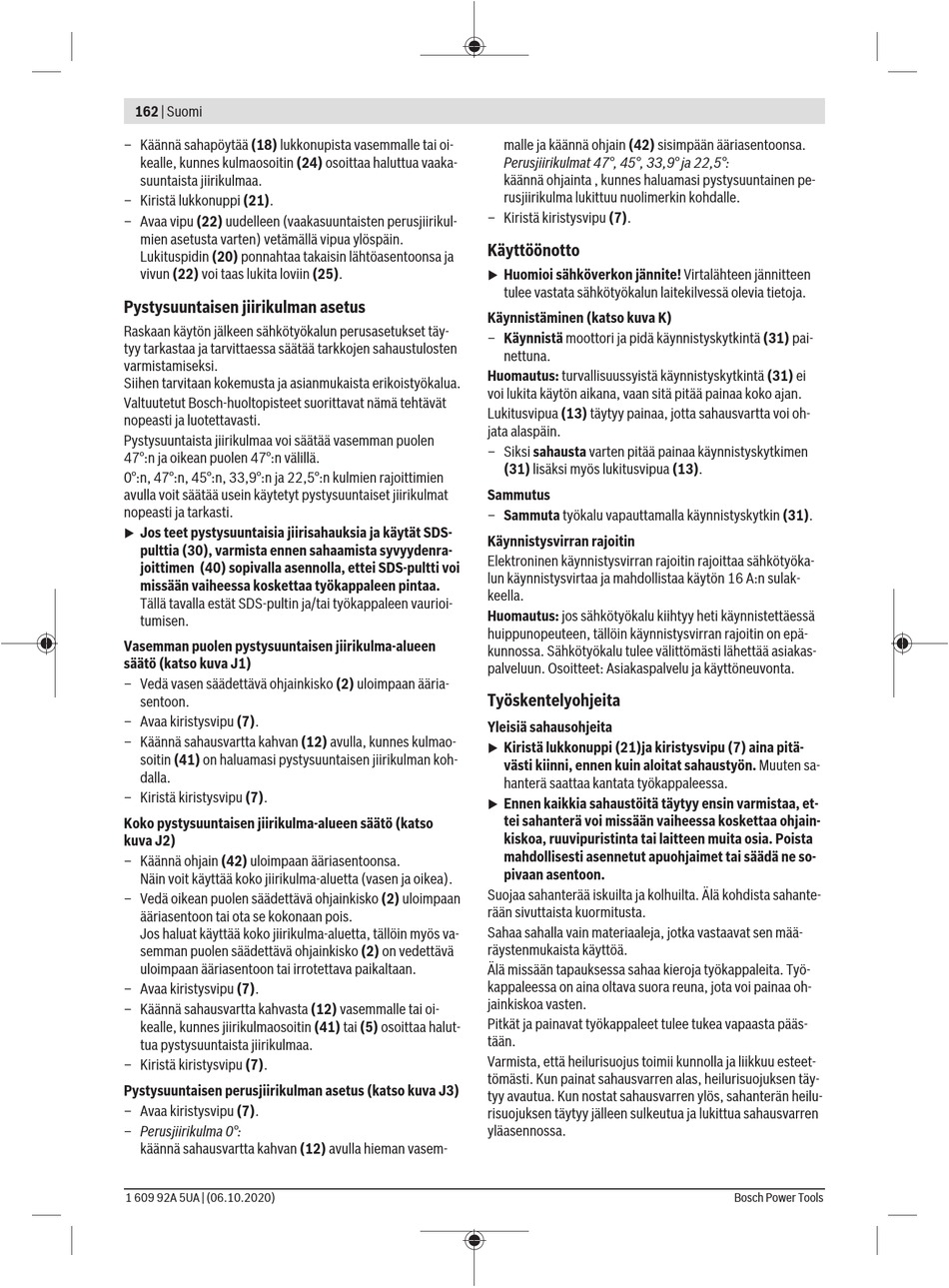

162 | Suomi
– Käännä sahapöytää (18) lukkonupista vasemmalle tai oi-
kealle, kunnes kulmaosoitin (24) osoittaa haluttua vaaka-
suuntaista jiirikulmaa.
– Kiristä lukkonuppi (21).
– Avaa vipu (22) uudelleen (vaakasuuntaisten perusjiirikul-
mien asetusta varten) vetämällä vipua ylöspäin.
Lukituspidin (20) ponnahtaa takaisin lähtöasentoonsa ja
vivun (22) voi taas lukita loviin (25).
Pystysuuntaisen jiirikulman asetus
Raskaan käytön jälkeen sähkötyökalun perusasetukset täy-
tyy tarkastaa ja tarvittaessa säätää tarkkojen sahaustulosten
varmistamiseksi.
Siihen tarvitaan kokemusta ja asianmukaista erikoistyökalua.
Valtuutetut Bosch-huoltopisteet suorittavat nämä tehtävät
nopeasti ja luotettavasti.
Pystysuuntaista jiirikulmaa voi säätää vasemman puolen
47°:n ja oikean puolen 47°:n välillä.
0°:n, 47°:n, 45°:n, 33,9°:n ja 22,5°:n kulmien rajoittimien
avulla voit säätää usein käytetyt pystysuuntaiset jiirikulmat
nopeasti ja tarkasti.
Jos teet pystysuuntaisia jiirisahauksia ja käytät SDS-
u
pulttia (30), varmista ennen sahaamista syvyydenra-
joittimen (40) sopivalla asennolla, ettei SDS-pultti voi
missään vaiheessa koskettaa työkappaleen pintaa.
Tällä tavalla estät SDS-pultin ja/tai työkappaleen vaurioi-
tumisen.
Vasemman puolen pystysuuntaisen jiirikulma-alueen
säätö (katso kuva J1)
– Vedä vasen säädettävä ohjainkisko (2) uloimpaan ääria-
sentoon.
– Avaa kiristysvipu (7).
– Käännä sahausvartta kahvan (12) avulla, kunnes kulmao-
soitin (41) on haluamasi pystysuuntaisen jiirikulman koh-
dalla.
– Kiristä kiristysvipu (7).
Koko pystysuuntaisen jiirikulma-alueen säätö (katso
kuva J2)
– Käännä ohjain (42) uloimpaan ääriasentoonsa.
Näin voit käyttää koko jiirikulma-aluetta (vasen ja oikea).
– Vedä oikean puolen säädettävä ohjainkisko (2) uloimpaan
ääriasentoon tai ota se kokonaan pois.
Jos haluat käyttää koko jiirikulma-aluetta, tällöin myös va-
semman puolen säädettävä ohjainkisko (2) on vedettävä
uloimpaan ääriasentoon tai irrotettava paikaltaan.
– Avaa kiristysvipu (7).
– Käännä sahausvartta kahvasta (12) vasemmalle tai oi-
kealle, kunnes jiirikulmaosoitin (41) tai (5) osoittaa halut-
tua pystysuuntaista jiirikulmaa.
– Kiristä kiristysvipu (7).
Pystysuuntaisen perusjiirikulman asetus (katso kuva J3)
– Avaa kiristysvipu (7).
– Perusjiirikulma 0°:
käännä sahausvartta kahvan (12) avulla hieman vasem-
1 609 92A 5UA | (06.10.2020)
malle ja käännä ohjain (42) sisimpään ääriasentoonsa.
Perusjiirikulmat 47°, 45°, 33,9° ja 22,5°:
käännä ohjainta , kunnes haluamasi pystysuuntainen pe-
rusjiirikulma lukittuu nuolimerkin kohdalle.
– Kiristä kiristysvipu (7).
Käyttöönotto
Huomioi sähköverkon jännite! Virtalähteen jännitteen
u
tulee vastata sähkötyökalun laitekilvessä olevia tietoja.
Käynnistäminen (katso kuva K)
– Käynnistä moottori ja pidä käynnistyskytkintä (31) pai-
nettuna.
Huomautus: turvallisuussyistä käynnistyskytkintä (31) ei
voi lukita käytön aikana, vaan sitä pitää painaa koko ajan.
Lukitusvipua (13) täytyy painaa, jotta sahausvartta voi oh-
jata alaspäin.
– Siksi sahausta varten pitää painaa käynnistyskytkimen
(31) lisäksi myös lukitusvipua (13).
Sammutus
– Sammuta työkalu vapauttamalla käynnistyskytkin (31).
Käynnistysvirran rajoitin
Elektroninen käynnistysvirran rajoitin rajoittaa sähkötyöka-
lun käynnistysvirtaa ja mahdollistaa käytön 16 A:n sulak-
keella.
Huomautus: jos sähkötyökalu kiihtyy heti käynnistettäessä
huippunopeuteen, tällöin käynnistysvirran rajoitin on epä-
kunnossa. Sähkötyökalu tulee välittömästi lähettää asiakas-
palveluun. Osoitteet: Asiakaspalvelu ja käyttöneuvonta.
Työskentelyohjeita
Yleisiä sahausohjeita
Kiristä lukkonuppi (21)ja kiristysvipu (7) aina pitä-
u
västi kiinni, ennen kuin aloitat sahaustyön. Muuten sa-
hanterä saattaa kantata työkappaleessa.
Ennen kaikkia sahaustöitä täytyy ensin varmistaa, et-
u
tei sahanterä voi missään vaiheessa koskettaa ohjain-
kiskoa, ruuvipuristinta tai laitteen muita osia. Poista
mahdollisesti asennetut apuohjaimet tai säädä ne so-
pivaan asentoon.
Suojaa sahanterää iskuilta ja kolhuilta. Älä kohdista sahante-
rään sivuttaista kuormitusta.
Sahaa sahalla vain materiaaleja, jotka vastaavat sen mää-
räystenmukaista käyttöä.
Älä missään tapauksessa sahaa kieroja työkappaleita. Työ-
kappaleessa on aina oltava suora reuna, jota voi painaa oh-
jainkiskoa vasten.
Pitkät ja painavat työkappaleet tulee tukea vapaasta pääs-
tään.
Varmista, että heilurisuojus toimii kunnolla ja liikkuu esteet-
tömästi. Kun painat sahausvarren alas, heilurisuojuksen täy-
tyy avautua. Kun nostat sahausvarren ylös, sahanterän heilu-
risuojuksen täytyy jälleen sulkeutua ja lukittua sahausvarren
yläasennossa.
