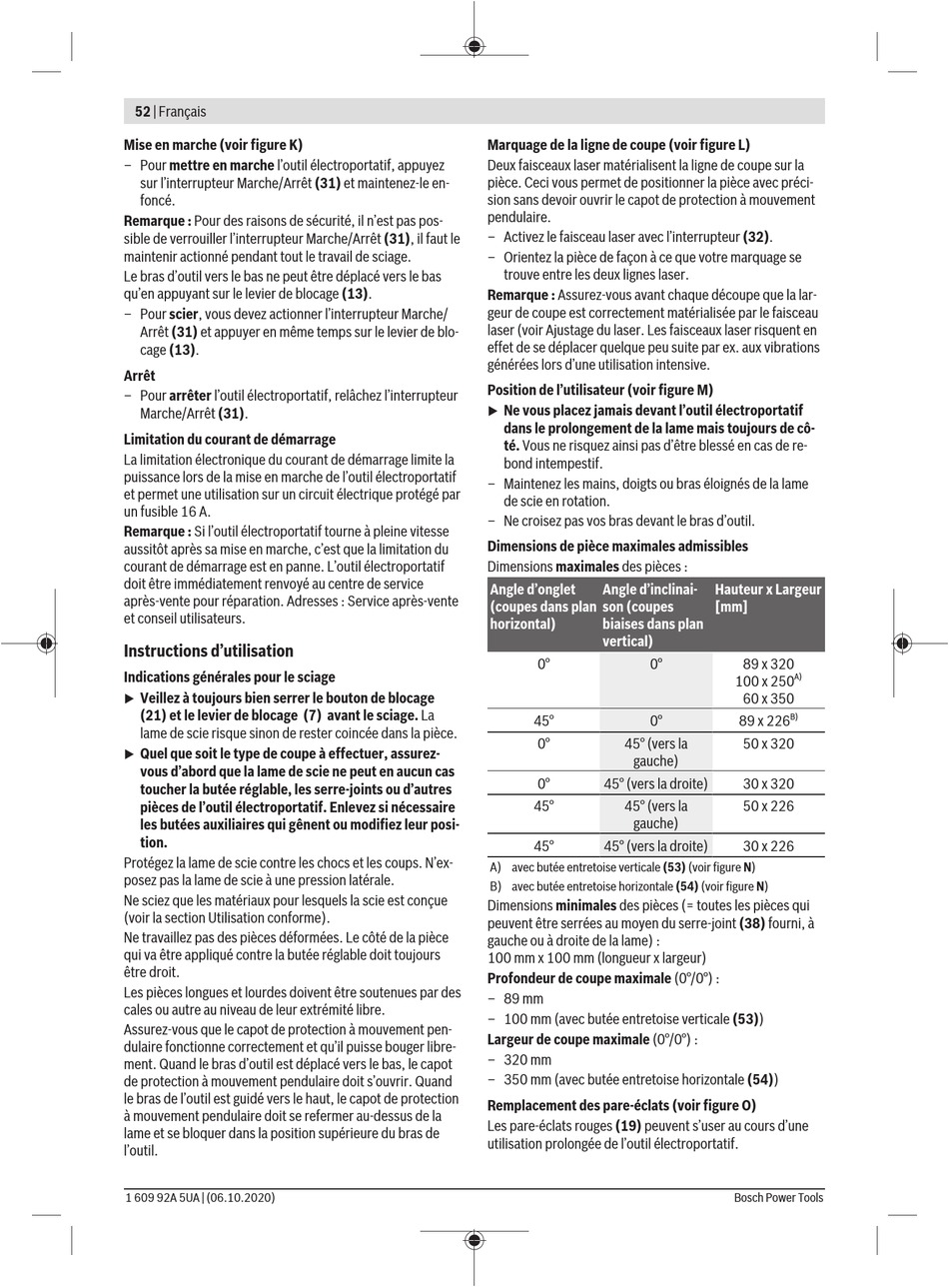

52 | Français
Mise en marche (voir figure K)
– Pour mettre en marche l'outil électroportatif, appuyez
sur l'interrupteur Marche/Arrêt (31) et maintenez-le en-
foncé.
Remarque : Pour des raisons de sécurité, il n'est pas pos-
sible de verrouiller l'interrupteur Marche/Arrêt (31), il faut le
maintenir actionné pendant tout le travail de sciage.
Le bras d'outil vers le bas ne peut être déplacé vers le bas
qu'en appuyant sur le levier de blocage (13).
– Pour scier, vous devez actionner l'interrupteur Marche/
Arrêt (31) et appuyer en même temps sur le levier de blo-
cage (13).
Arrêt
– Pour arrêter l'outil électroportatif, relâchez l'interrupteur
Marche/Arrêt (31).
Limitation du courant de démarrage
La limitation électronique du courant de démarrage limite la
puissance lors de la mise en marche de l'outil électroportatif
et permet une utilisation sur un circuit électrique protégé par
un fusible 16 A.
Remarque : Si l'outil électroportatif tourne à pleine vitesse
aussitôt après sa mise en marche, c'est que la limitation du
courant de démarrage est en panne. L'outil électroportatif
doit être immédiatement renvoyé au centre de service
après-vente pour réparation. Adresses : Service après-vente
et conseil utilisateurs.
Instructions d'utilisation
Indications générales pour le sciage
Veillez à toujours bien serrer le bouton de blocage
u
(21) et le levier de blocage (7) avant le sciage. La
lame de scie risque sinon de rester coincée dans la pièce.
Quel que soit le type de coupe à effectuer, assurez-
u
vous d'abord que la lame de scie ne peut en aucun cas
toucher la butée réglable, les serre-joints ou d'autres
pièces de l'outil électroportatif. Enlevez si nécessaire
les butées auxiliaires qui gênent ou modifiez leur posi-
tion.
Protégez la lame de scie contre les chocs et les coups. N'ex-
posez pas la lame de scie à une pression latérale.
Ne sciez que les matériaux pour lesquels la scie est conçue
(voir la section Utilisation conforme).
Ne travaillez pas des pièces déformées. Le côté de la pièce
qui va être appliqué contre la butée réglable doit toujours
être droit.
Les pièces longues et lourdes doivent être soutenues par des
cales ou autre au niveau de leur extrémité libre.
Assurez-vous que le capot de protection à mouvement pen-
dulaire fonctionne correctement et qu'il puisse bouger libre-
ment. Quand le bras d'outil est déplacé vers le bas, le capot
de protection à mouvement pendulaire doit s'ouvrir. Quand
le bras de l'outil est guidé vers le haut, le capot de protection
à mouvement pendulaire doit se refermer au-dessus de la
lame et se bloquer dans la position supérieure du bras de
l'outil.
1 609 92A 5UA | (06.10.2020)
Marquage de la ligne de coupe (voir figure L)
Deux faisceaux laser matérialisent la ligne de coupe sur la
pièce. Ceci vous permet de positionner la pièce avec préci-
sion sans devoir ouvrir le capot de protection à mouvement
pendulaire.
– Activez le faisceau laser avec l'interrupteur (32).
– Orientez la pièce de façon à ce que votre marquage se
trouve entre les deux lignes laser.
Remarque : Assurez-vous avant chaque découpe que la lar-
geur de coupe est correctement matérialisée par le faisceau
laser (voir Ajustage du laser. Les faisceaux laser risquent en
effet de se déplacer quelque peu suite par ex. aux vibrations
générées lors d'une utilisation intensive.
Position de l'utilisateur (voir figure M)
Ne vous placez jamais devant l'outil électroportatif
u
dans le prolongement de la lame mais toujours de cô-
té. Vous ne risquez ainsi pas d'être blessé en cas de re-
bond intempestif.
– Maintenez les mains, doigts ou bras éloignés de la lame
de scie en rotation.
– Ne croisez pas vos bras devant le bras d'outil.
Dimensions de pièce maximales admissibles
Dimensions maximales des pièces :
Angle d'onglet Angle d'inclinai-
(coupes dans plan son (coupes
horizontal) biaises dans plan
vertical)
0° 0°
45° 0°
0° 45° (vers la
gauche)
0° 45° (vers la droite)
45° 45° (vers la
gauche)
45° 45° (vers la droite)
A) avec butée entretoise verticale (53) (voir figure N)
B) avec butée entretoise horizontale (54) (voir figure N)
Dimensions minimales des pièces (= toutes les pièces qui
peuvent être serrées au moyen du serre-joint (38) fourni, à
gauche ou à droite de la lame) :
100 mm x 100 mm (longueur x largeur)
Profondeur de coupe maximale (0°/0°) :
– 89 mm
– 100 mm (avec butée entretoise verticale (53))
Largeur de coupe maximale (0°/0°) :
– 320 mm
– 350 mm (avec butée entretoise horizontale (54))
Remplacement des pare-éclats (voir figure O)
Les pare-éclats rouges (19) peuvent s'user au cours d'une
utilisation prolongée de l'outil électroportatif.
Hauteur x Largeur
[mm]
89 x 320
A)
100 x 250
60 x 350
B)
89 x 226
50 x 320
30 x 320
50 x 226
30 x 226
