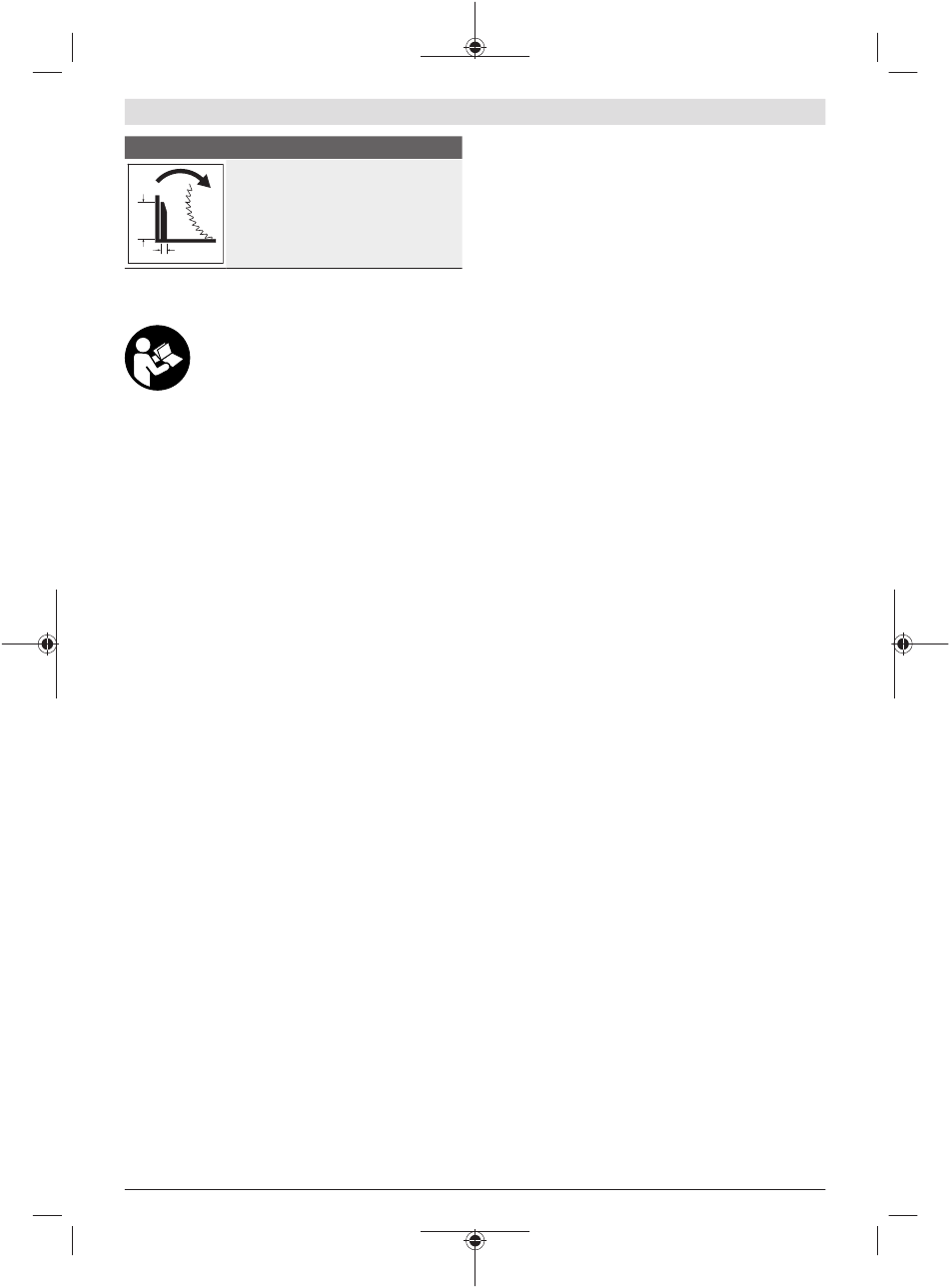

Symboler og deres betydning
Rotationsretningen af afstandsholderen
til trækanordningen ved savning af brede
profillister.
175 mm
20 mm

Produkt- og ydelsesbeskrivelse

Læs alle sikkerhedsinstrukser og anvisnin-
ger. Overholdes sikkerhedsinstrukserne og an-
visningerne ikke, er der risiko for elektrisk
stød, brand og/eller alvorlige kvæstelser.
Vær opmærksom på alle illustrationer i den forreste del af
betjeningsvejledningen.

Beregnet anvendelse

El-værktøjet er beregnet til at blive brugt som stationært
værktøj til udførelse af længde- og tværsnit med lige snitfor-
løb i træ. I den forbindelse er det muligt at foretage snit med
vandrette geringsvinkler fra −52° til +60° samt lodrette
geringsvinkler fra 47° (venstre side) til 47° (højre side).
El-værktøjets ydelse er konstrueret til at save i hårdt og blødt
træ samt spån- og fiberplader.
Det er muligt at save i aluminiumsprofiler og plast, hvis der
bruges tilsvarende savklinger.
Illustrerede komponenter
Nummereringen af de illustrerede komponenter refererer til
illustrationen af el‑værktøjet på illustrationssiden.
(1) Anslagsskinne
(2) Indstillelig anslagsskinne
(3) Anslag standard-geringsvinkel 47°, 45°, 33,9° og
22,5° (lodret)
(4) Skala til geringsvinkel (lodret)
(5) Vinkelviser til højre geringsvinkelområde (lodret)
(6) Låseskrue til trækanordning
(7) Spændearm til vilkårlige geringsvinkler (lodret)
(8) Omdrejningstalsregulator
(9) Transportsikring
(10) Transportgreb
(11) Beskyttelsesskærm
(12) Håndgreb
(13) Låsearm
(14) Laserbeskyttelseskappe
(15) Pendulbeskyttelsesskærm
(16) Gliderulle
(17) Boringer til montering
(18) Savbord
(19) Ilægningsplade
(20) Låseklemme
Bosch Power Tools
(21)
(22)
(23)
(24)
(25)
(26)
(27)
(28)
(29)
(30)
(31)
(32)
(33)
(34)
(35)
(36)
(37)
(38)
(39)
(40)
(41)
(42)
(43)
(44)
(45)
(46)
(47)
(48)
(49)
(50)
(51)
(52)
A)
(53)
(54)
(55)
(56)
(57)
(58)
(59)
(60)
(61)
(62)
(63)
Låseknop til indstilling af vilkårlige geringsvinkler
(vandret)
Arm til indstilling af geringsvinkel (vandret)
Vippebeskyttelse
Vinkelviser til geringsvinkel (vandret)
Hak til standardgeringsvinkler (vandret)
Skala til geringsvinkel (vandret)
Savbordsforlængelse
Grebsfordybninger
Boringer til skruetvinge
SDS-bolt
Tænd/sluk-knap
Tænd/sluk-knap for laser (skærelinjemarkering)
Laser-advarselsskilt
Spånudkast
Låseskrue til den indstillelige anslagsskinne
Trækanordning
Unbrakonøgle (6 mm/4 mm)
Skruetvinge
Justeringsskrue til dybdeanslag
Dybdeanslag
Vinkelviser til venstre geringsvinkelområde
(lodret)
Anslag til standard-geringsvinkel 0° (lodret)
Spånafviser
Spindellås
Unbrakoskrue til savklingefastgørelse
Spændeflange
Savklinge
Indvendig spændeflange
Klemskrue til savbordsforlængelse
Gevindstang
Vingeskrue
Udgangsåbning laserstråling
B)
Lodret afstandsanslag
B)
Vandret afstandsanslag
Skruer til ilægningsplade
B)
Længdeanslag
B)
Låseskrue til længdeanslag
B)
Klemskrue til længdeanslag
Stilleskrue til laserpositionering (til højre for sav-
klingen)
Unbrakonøgle (2,5 mm)
Stilleskrue til laserpositionering (til venstre for
savklingen)
Skrue til laserbeskyttelseskappe
Fastgørelsesskrue til laserens monteringsplade
