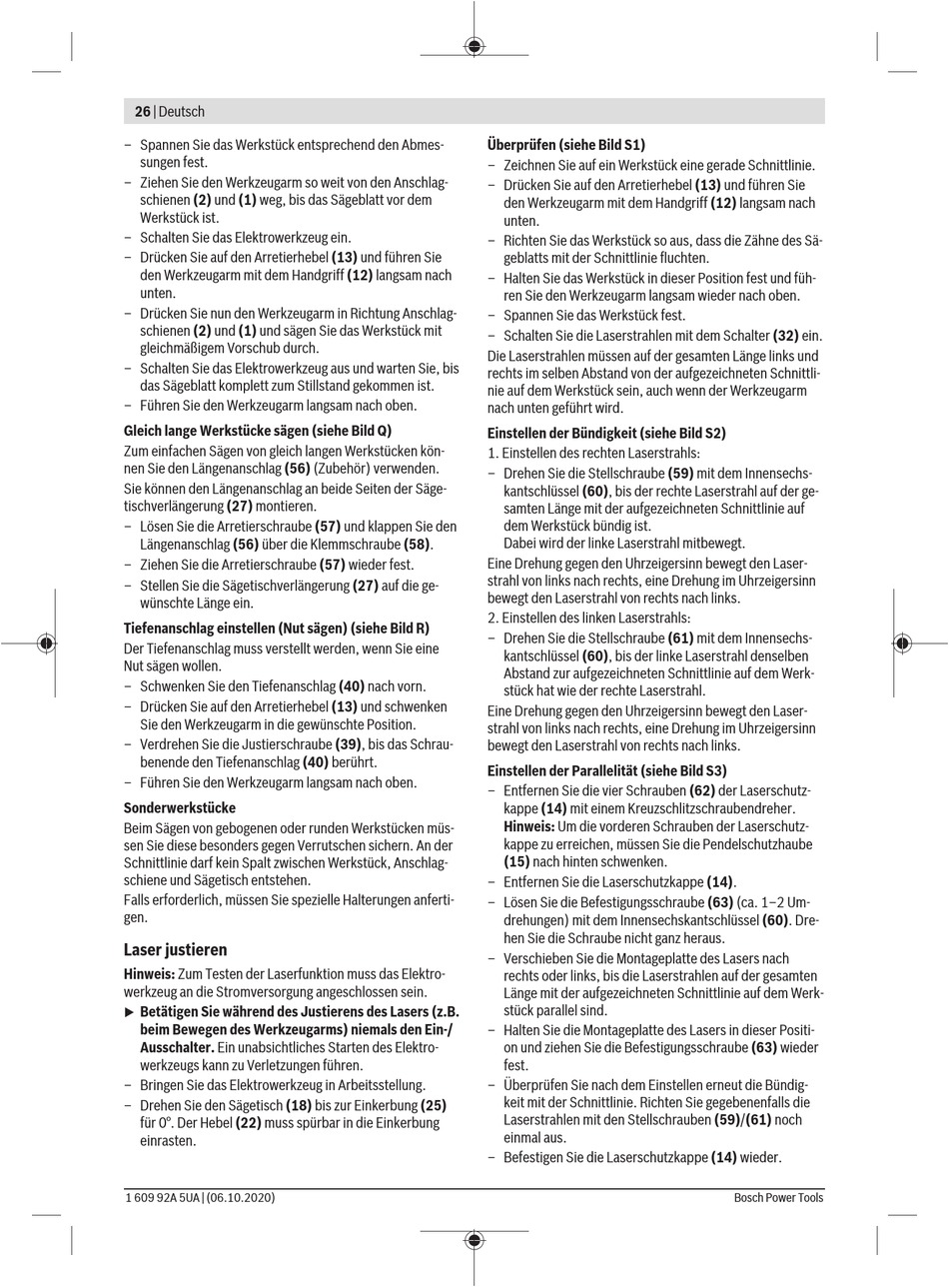

26 | Deutsch
– Spannen Sie das Werkstück entsprechend den Abmes-
sungen fest.
– Ziehen Sie den Werkzeugarm so weit von den Anschlag-
schienen (2) und (1) weg, bis das Sägeblatt vor dem
Werkstück ist.
– Schalten Sie das Elektrowerkzeug ein.
– Drücken Sie auf den Arretierhebel (13) und führen Sie
den Werkzeugarm mit dem Handgriff (12) langsam nach
unten.
– Drücken Sie nun den Werkzeugarm in Richtung Anschlag-
schienen (2) und (1) und sägen Sie das Werkstück mit
gleichmäßigem Vorschub durch.
– Schalten Sie das Elektrowerkzeug aus und warten Sie, bis
das Sägeblatt komplett zum Stillstand gekommen ist.
– Führen Sie den Werkzeugarm langsam nach oben.
Gleich lange Werkstücke sägen (siehe Bild Q)
Zum einfachen Sägen von gleich langen Werkstücken kön-
nen Sie den Längenanschlag (56) (Zubehör) verwenden.
Sie können den Längenanschlag an beide Seiten der Säge-
tischverlängerung (27) montieren.
– Lösen Sie die Arretierschraube (57) und klappen Sie den
Längenanschlag (56) über die Klemmschraube (58).
– Ziehen Sie die Arretierschraube (57) wieder fest.
– Stellen Sie die Sägetischverlängerung (27) auf die ge-
wünschte Länge ein.
Tiefenanschlag einstellen (Nut sägen) (siehe Bild R)
Der Tiefenanschlag muss verstellt werden, wenn Sie eine
Nut sägen wollen.
– Schwenken Sie den Tiefenanschlag (40) nach vorn.
– Drücken Sie auf den Arretierhebel (13) und schwenken
Sie den Werkzeugarm in die gewünschte Position.
– Verdrehen Sie die Justierschraube (39), bis das Schrau-
benende den Tiefenanschlag (40) berührt.
– Führen Sie den Werkzeugarm langsam nach oben.
Sonderwerkstücke
Beim Sägen von gebogenen oder runden Werkstücken müs-
sen Sie diese besonders gegen Verrutschen sichern. An der
Schnittlinie darf kein Spalt zwischen Werkstück, Anschlag-
schiene und Sägetisch entstehen.
Falls erforderlich, müssen Sie spezielle Halterungen anferti-
gen.

Laser justieren

Hinweis: Zum Testen der Laserfunktion muss das Elektro-
werkzeug an die Stromversorgung angeschlossen sein.
Betätigen Sie während des Justierens des Lasers (z.B.
u
beim Bewegen des Werkzeugarms) niemals den Ein-/
Ausschalter. Ein unabsichtliches Starten des Elektro-
werkzeugs kann zu Verletzungen führen.
– Bringen Sie das Elektrowerkzeug in Arbeitsstellung.
– Drehen Sie den Sägetisch (18) bis zur Einkerbung (25)
für 0°. Der Hebel (22) muss spürbar in die Einkerbung
einrasten.
1 609 92A 5UA | (06.10.2020)
Überprüfen (siehe Bild S1)
– Zeichnen Sie auf ein Werkstück eine gerade Schnittlinie.
– Drücken Sie auf den Arretierhebel (13) und führen Sie
den Werkzeugarm mit dem Handgriff (12) langsam nach
unten.
– Richten Sie das Werkstück so aus, dass die Zähne des Sä-
geblatts mit der Schnittlinie fluchten.
– Halten Sie das Werkstück in dieser Position fest und füh-
ren Sie den Werkzeugarm langsam wieder nach oben.
– Spannen Sie das Werkstück fest.
– Schalten Sie die Laserstrahlen mit dem Schalter (32) ein.
Die Laserstrahlen müssen auf der gesamten Länge links und
rechts im selben Abstand von der aufgezeichneten Schnittli-
nie auf dem Werkstück sein, auch wenn der Werkzeugarm
nach unten geführt wird.
Einstellen der Bündigkeit (siehe Bild S2)
1. Einstellen des rechten Laserstrahls:
– Drehen Sie die Stellschraube (59) mit dem Innensechs-
kantschlüssel (60), bis der rechte Laserstrahl auf der ge-
samten Länge mit der aufgezeichneten Schnittlinie auf
dem Werkstück bündig ist.
Dabei wird der linke Laserstrahl mitbewegt.
Eine Drehung gegen den Uhrzeigersinn bewegt den Laser-
strahl von links nach rechts, eine Drehung im Uhrzeigersinn
bewegt den Laserstrahl von rechts nach links.
2. Einstellen des linken Laserstrahls:
– Drehen Sie die Stellschraube (61) mit dem Innensechs-
kantschlüssel (60), bis der linke Laserstrahl denselben
Abstand zur aufgezeichneten Schnittlinie auf dem Werk-
stück hat wie der rechte Laserstrahl.
Eine Drehung gegen den Uhrzeigersinn bewegt den Laser-
strahl von links nach rechts, eine Drehung im Uhrzeigersinn
bewegt den Laserstrahl von rechts nach links.
Einstellen der Parallelität (siehe Bild S3)
– Entfernen Sie die vier Schrauben (62) der Laserschutz-
kappe (14) mit einem Kreuzschlitzschraubendreher.
Hinweis: Um die vorderen Schrauben der Laserschutz-
kappe zu erreichen, müssen Sie die Pendelschutzhaube
(15) nach hinten schwenken.
– Entfernen Sie die Laserschutzkappe (14).
– Lösen Sie die Befestigungsschraube (63) (ca. 1–2 Um-
drehungen) mit dem Innensechskantschlüssel (60). Dre-
hen Sie die Schraube nicht ganz heraus.
– Verschieben Sie die Montageplatte des Lasers nach
rechts oder links, bis die Laserstrahlen auf der gesamten
Länge mit der aufgezeichneten Schnittlinie auf dem Werk-
stück parallel sind.
– Halten Sie die Montageplatte des Lasers in dieser Positi-
on und ziehen Sie die Befestigungsschraube (63) wieder
fest.
– Überprüfen Sie nach dem Einstellen erneut die Bündig-
keit mit der Schnittlinie. Richten Sie gegebenenfalls die
Laserstrahlen mit den Stellschrauben (59)/(61) noch
einmal aus.
– Befestigen Sie die Laserschutzkappe (14) wieder.
