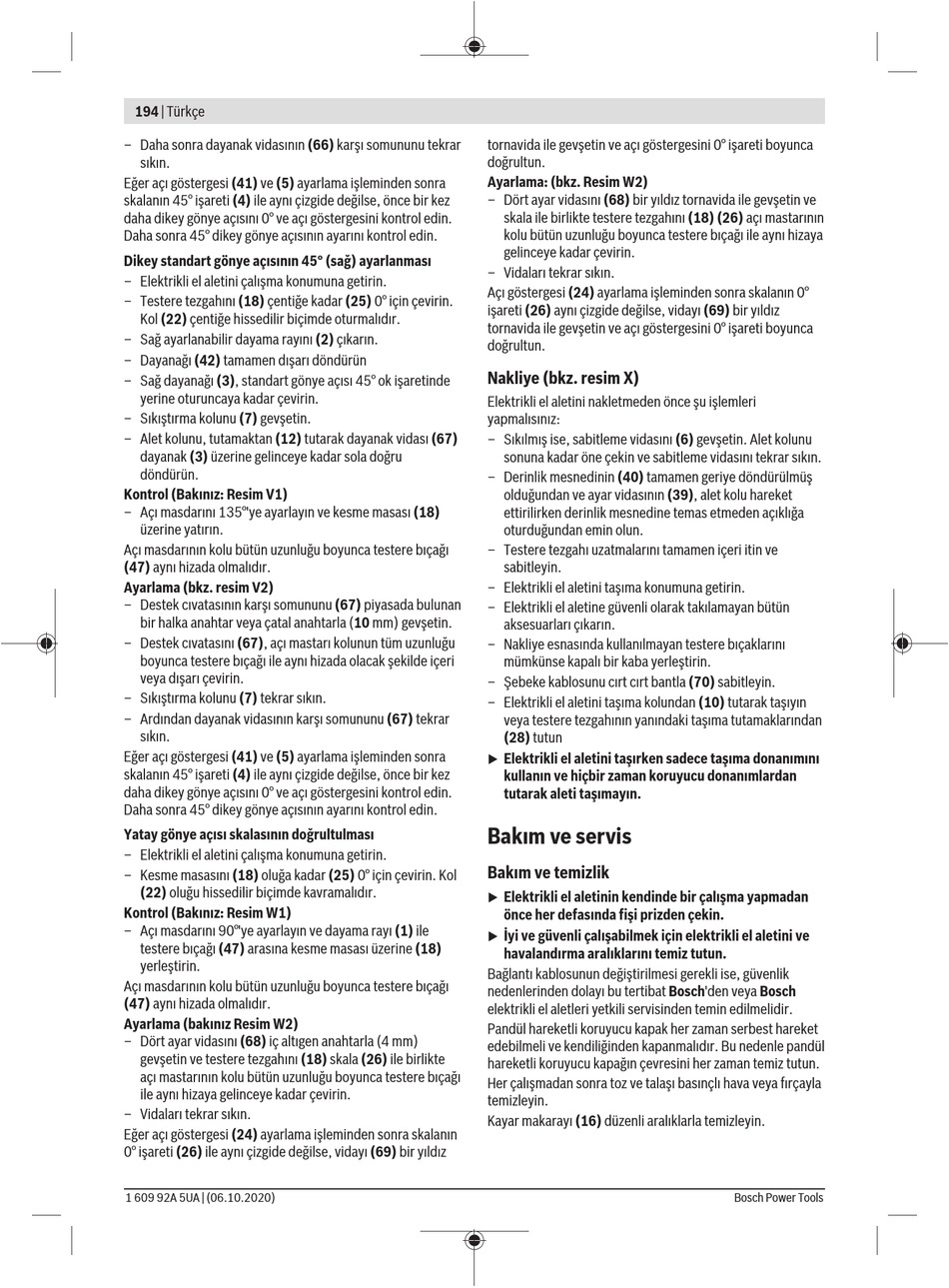

194 | Türkçe
– Daha sonra dayanak vidasının (66) karşı somununu tekrar
sıkın.
Eğer açı göstergesi (41) ve (5) ayarlama işleminden sonra
skalanın 45° işareti (4) ile aynı çizgide değilse, önce bir kez
daha dikey gönye açısını 0° ve açı göstergesini kontrol edin.
Daha sonra 45° dikey gönye açısının ayarını kontrol edin.
Dikey standart gönye açısının 45° (sağ) ayarlanması
– Elektrikli el aletini çalışma konumuna getirin.
– Testere tezgahını (18) çentiğe kadar (25) 0° için çevirin.
Kol (22) çentiğe hissedilir biçimde oturmalıdır.
– Sağ ayarlanabilir dayama rayını (2) çıkarın.
– Dayanağı (42) tamamen dışarı döndürün
– Sağ dayanağı (3), standart gönye açısı 45° ok işaretinde
yerine oturuncaya kadar çevirin.
– Sıkıştırma kolunu (7) gevşetin.
– Alet kolunu, tutamaktan (12) tutarak dayanak vidası (67)
dayanak (3) üzerine gelinceye kadar sola doğru
döndürün.
Kontrol (Bakınız: Resim V1)
– Açı masdarını 135°'ye ayarlayın ve kesme masası (18)
üzerine yatırın.
Açı masdarının kolu bütün uzunluğu boyunca testere bıçağı
(47) aynı hizada olmalıdır.
Ayarlama (bkz. resim V2)
– Destek cıvatasının karşı somununu (67) piyasada bulunan
bir halka anahtar veya çatal anahtarla (10 mm) gevşetin.
– Destek cıvatasını (67), açı mastarı kolunun tüm uzunluğu
boyunca testere bıçağı ile aynı hizada olacak şekilde içeri
veya dışarı çevirin.
– Sıkıştırma kolunu (7) tekrar sıkın.
– Ardından dayanak vidasının karşı somununu (67) tekrar
sıkın.
Eğer açı göstergesi (41) ve (5) ayarlama işleminden sonra
skalanın 45° işareti (4) ile aynı çizgide değilse, önce bir kez
daha dikey gönye açısını 0° ve açı göstergesini kontrol edin.
Daha sonra 45° dikey gönye açısının ayarını kontrol edin.
Yatay gönye açısı skalasının doğrultulması
– Elektrikli el aletini çalışma konumuna getirin.
– Kesme masasını (18) oluğa kadar (25) 0° için çevirin. Kol
(22) oluğu hissedilir biçimde kavramalıdır.
Kontrol (Bakınız: Resim W1)
– Açı masdarını 90°'ye ayarlayın ve dayama rayı (1) ile
testere bıçağı (47) arasına kesme masası üzerine (18)
yerleştirin.
Açı masdarının kolu bütün uzunluğu boyunca testere bıçağı
(47) aynı hizada olmalıdır.
Ayarlama (bakınız Resim W2)
– Dört ayar vidasını (68) iç altıgen anahtarla (4 mm)
gevşetin ve testere tezgahını (18) skala (26) ile birlikte
açı mastarının kolu bütün uzunluğu boyunca testere bıçağı
ile aynı hizaya gelinceye kadar çevirin.
– Vidaları tekrar sıkın.
Eğer açı göstergesi (24) ayarlama işleminden sonra skalanın
0° işareti (26) ile aynı çizgide değilse, vidayı (69) bir yıldız
1 609 92A 5UA | (06.10.2020)
tornavida ile gevşetin ve açı göstergesini 0° işareti boyunca
doğrultun.
Ayarlama: (bkz. Resim W2)
– Dört ayar vidasını (68) bir yıldız tornavida ile gevşetin ve
skala ile birlikte testere tezgahını (18) (26) açı mastarının
kolu bütün uzunluğu boyunca testere bıçağı ile aynı hizaya
gelinceye kadar çevirin.
– Vidaları tekrar sıkın.
Açı göstergesi (24) ayarlama işleminden sonra skalanın 0°
işareti (26) aynı çizgide değilse, vidayı (69) bir yıldız
tornavida ile gevşetin ve açı göstergesini 0° işareti boyunca
doğrultun.
Nakliye (bkz. resim X)
Elektrikli el aletini nakletmeden önce şu işlemleri
yapmalısınız:
– Sıkılmış ise, sabitleme vidasını (6) gevşetin. Alet kolunu
sonuna kadar öne çekin ve sabitleme vidasını tekrar sıkın.
– Derinlik mesnedinin (40) tamamen geriye döndürülmüş
olduğundan ve ayar vidasının (39), alet kolu hareket
ettirilirken derinlik mesnedine temas etmeden açıklığa
oturduğundan emin olun.
– Testere tezgahı uzatmalarını tamamen içeri itin ve
sabitleyin.
– Elektrikli el aletini taşıma konumuna getirin.
– Elektrikli el aletine güvenli olarak takılamayan bütün
aksesuarları çıkarın.
– Nakliye esnasında kullanılmayan testere bıçaklarını
mümkünse kapalı bir kaba yerleştirin.
– Şebeke kablosunu cırt cırt bantla (70) sabitleyin.
– Elektrikli el aletini taşıma kolundan (10) tutarak taşıyın
veya testere tezgahının yanındaki taşıma tutamaklarından
(28) tutun
Elektrikli el aletini taşırken sadece taşıma donanımını
u
kullanın ve hiçbir zaman koruyucu donanımlardan
tutarak aleti taşımayın.
Bakım ve servis
Bakım ve temizlik
Elektrikli el aletinin kendinde bir çalışma yapmadan
u
önce her defasında fişi prizden çekin.
İyi ve güvenli çalışabilmek için elektrikli el aletini ve
u
havalandırma aralıklarını temiz tutun.
Bağlantı kablosunun değiştirilmesi gerekli ise, güvenlik
nedenlerinden dolayı bu tertibat Bosch'den veya Bosch
elektrikli el aletleri yetkili servisinden temin edilmelidir.
Pandül hareketli koruyucu kapak her zaman serbest hareket
edebilmeli ve kendiliğinden kapanmalıdır. Bu nedenle pandül
hareketli koruyucu kapağın çevresini her zaman temiz tutun.
Her çalışmadan sonra toz ve talaşı basınçlı hava veya fırçayla
temizleyin.
Kayar makarayı (16) düzenli aralıklarla temizleyin.
