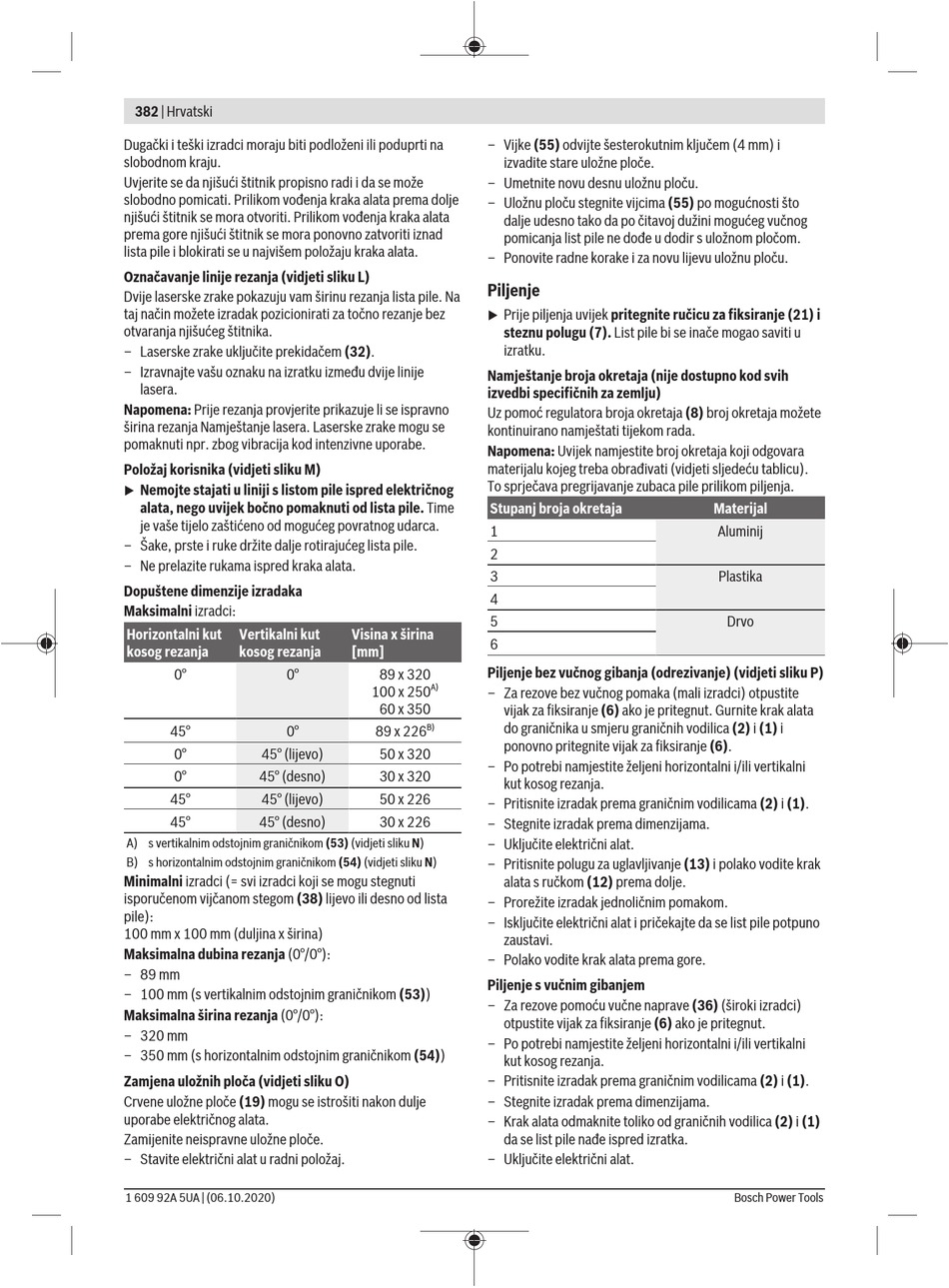

382 | Hrvatski
Dugački i teški izradci moraju biti podloženi ili poduprti na
slobodnom kraju.
Uvjerite se da njišući štitnik propisno radi i da se može
slobodno pomicati. Prilikom vođenja kraka alata prema dolje
njišući štitnik se mora otvoriti. Prilikom vođenja kraka alata
prema gore njišući štitnik se mora ponovno zatvoriti iznad
lista pile i blokirati se u najvišem položaju kraka alata.
Označavanje linije rezanja (vidjeti sliku L)
Dvije laserske zrake pokazuju vam širinu rezanja lista pile. Na
taj način možete izradak pozicionirati za točno rezanje bez
otvaranja njišućeg štitnika.
– Laserske zrake uključite prekidačem (32).
– Izravnajte vašu oznaku na izratku između dvije linije
lasera.
Napomena: Prije rezanja provjerite prikazuje li se ispravno
širina rezanja Namještanje lasera. Laserske zrake mogu se
pomaknuti npr. zbog vibracija kod intenzivne uporabe.
Položaj korisnika (vidjeti sliku M)
Nemojte stajati u liniji s listom pile ispred električnog
u
alata, nego uvijek bočno pomaknuti od lista pile. Time
je vaše tijelo zaštićeno od mogućeg povratnog udarca.
– Šake, prste i ruke držite dalje rotirajućeg lista pile.
– Ne prelazite rukama ispred kraka alata.
Dopuštene dimenzije izradaka
Maksimalni izradci:
Horizontalni kut Vertikalni kut
kosog rezanja kosog rezanja
0° 0°
45° 0°
0° 45° (lijevo)
0° 45° (desno)
45° 45° (lijevo)
45° 45° (desno)
A) s vertikalnim odstojnim graničnikom (53) (vidjeti sliku N)
B) s horizontalnim odstojnim graničnikom (54) (vidjeti sliku N)
Minimalni izradci (= svi izradci koji se mogu stegnuti
isporučenom vijčanom stegom (38) lijevo ili desno od lista
pile):
100 mm x 100 mm (duljina x širina)
Maksimalna dubina rezanja (0°/0°):
– 89 mm
– 100 mm (s vertikalnim odstojnim graničnikom (53))
Maksimalna širina rezanja (0°/0°):
– 320 mm
– 350 mm (s horizontalnim odstojnim graničnikom (54))
Zamjena uložnih ploča (vidjeti sliku O)
Crvene uložne ploče (19) mogu se istrošiti nakon dulje
uporabe električnog alata.
Zamijenite neispravne uložne ploče.
– Stavite električni alat u radni položaj.
1 609 92A 5UA | (06.10.2020)
– Vijke (55) odvijte šesterokutnim ključem (4 mm) i
izvadite stare uložne ploče.
– Umetnite novu desnu uložnu ploču.
– Uložnu ploču stegnite vijcima (55) po mogućnosti što
dalje udesno tako da po čitavoj dužini mogućeg vučnog
pomicanja list pile ne dođe u dodir s uložnom pločom.
– Ponovite radne korake i za novu lijevu uložnu ploču.
Piljenje
Prije piljenja uvijek pritegnite ručicu za fiksiranje (21) i
u
steznu polugu (7). List pile bi se inače mogao saviti u
izratku.
Namještanje broja okretaja (nije dostupno kod svih
izvedbi specifičnih za zemlju)
Uz pomoć regulatora broja okretaja (8) broj okretaja možete
kontinuirano namještati tijekom rada.
Napomena: Uvijek namjestite broj okretaja koji odgovara
materijalu kojeg treba obrađivati (vidjeti sljedeću tablicu).
To sprječava pregrijavanje zubaca pile prilikom piljenja.
Stupanj broja okretaja
1
2
3
4
5
Visina x širina
6
[mm]
Piljenje bez vučnog gibanja (odrezivanje) (vidjeti sliku P)
89 x 320
A)
100 x 250
– Za rezove bez vučnog pomaka (mali izradci) otpustite
60 x 350
vijak za fiksiranje (6) ako je pritegnut. Gurnite krak alata
do graničnika u smjeru graničnih vodilica (2) i (1) i
B)
89 x 226
ponovno pritegnite vijak za fiksiranje (6).
50 x 320
– Po potrebi namjestite željeni horizontalni i/ili vertikalni
30 x 320
kut kosog rezanja.
50 x 226
– Pritisnite izradak prema graničnim vodilicama (2) i (1).
30 x 226
– Stegnite izradak prema dimenzijama.
– Uključite električni alat.
– Pritisnite polugu za uglavljivanje (13) i polako vodite krak
alata s ručkom (12) prema dolje.
– Prorežite izradak jednoličnim pomakom.
– Isključite električni alat i pričekajte da se list pile potpuno
zaustavi.
– Polako vodite krak alata prema gore.
Piljenje s vučnim gibanjem
– Za rezove pomoću vučne naprave (36) (široki izradci)
otpustite vijak za fiksiranje (6) ako je pritegnut.
– Po potrebi namjestite željeni horizontalni i/ili vertikalni
kut kosog rezanja.
– Pritisnite izradak prema graničnim vodilicama (2) i (1).
– Stegnite izradak prema dimenzijama.
– Krak alata odmaknite toliko od graničnih vodilica (2) i (1)
da se list pile nađe ispred izratka.
– Uključite električni alat.
Materijal
Aluminij
Plastika
Drvo
