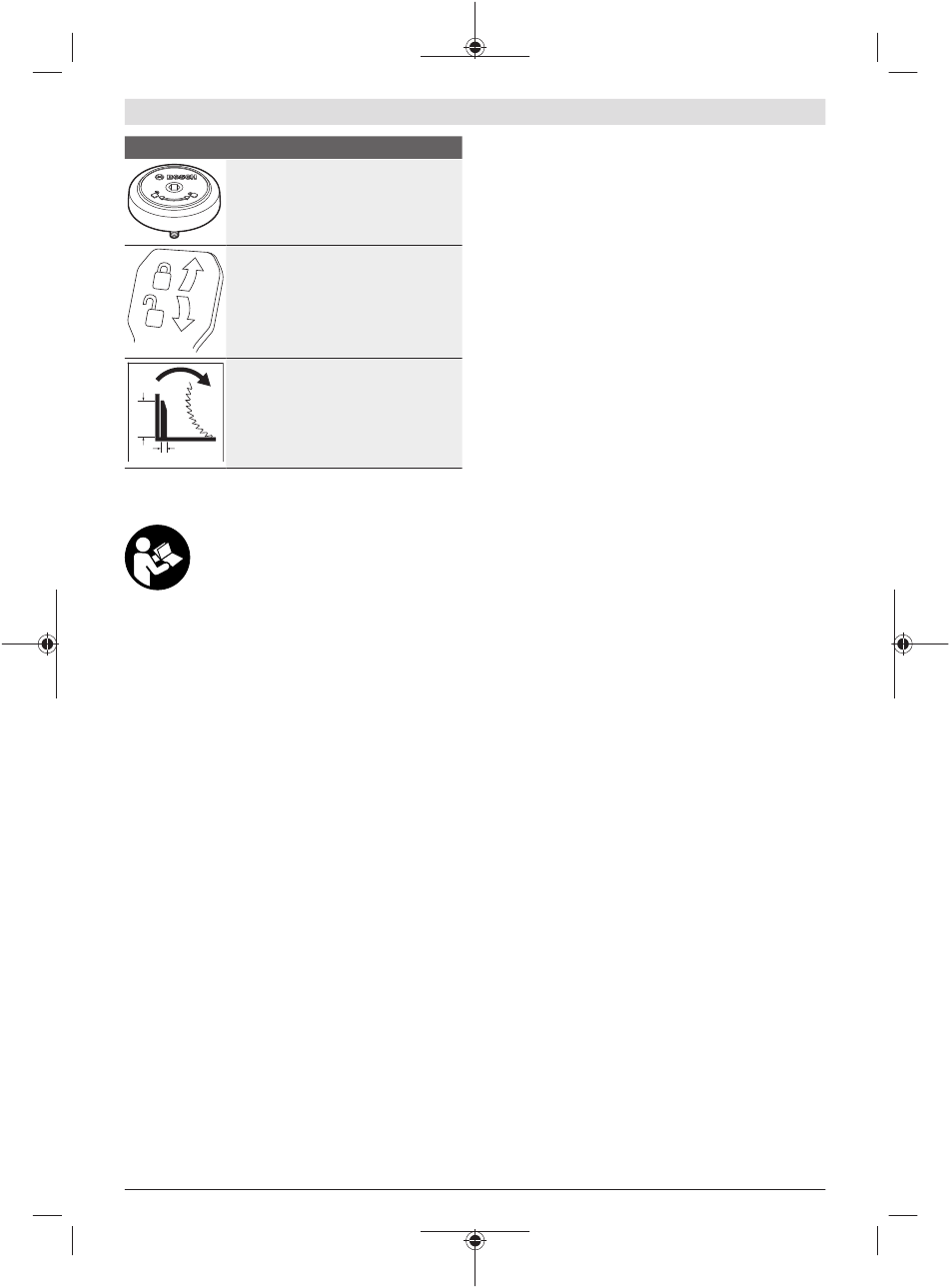

기호와 의미
톱날을 조이기 위한 SDS 볼트의 회
전 방향(시계 반대 방향) 및 톱날을
풀기 위한 회전 방향(시계 방향)을
보여줍니다.
고정 레버 닫힘:
툴 암에 설정된 수직 베벨 각도가
그대로 유지됩니다.
고정 레버 열림:
수직 베벨 각도 조절이 가능합니다.
폭이 넓은 프로파일 몰딩용 톱질 작
업을 위한 측면 이동장치용 간격 조
정 홀더 회전 방향.
175 mm
20 mm
제품 및 성능 설명
모든 안전 수칙과 지침을 숙지하십시오.
다음의 안전 수칙과 지침을 준수하지 않
으면 화재 위험이 있으며 감전 혹은 중
상을 입을 수 있습니다.
사용 설명서 앞 부분에 제시된 그림을 확인하십시
오.
규정에 따른 사용
본 전동공구는 고정식 공구로, 목재를 직선으로 켜
는 작업 및 절단하는 작업에 사용해야 합니다. 이때
수평 마이터 각도는 –52° ~ +60°이며, 수직 마이터
각도는 (좌측) 47°에서 (우측) 47°까지 가능합니다.
전동공구의 성능은 경목과 연목, 파티클 보드 및 섬
유판을 절단하도록 설계되어 있습니다.
적합한 톱날을 사용하면 알루미늄 프로파일과 플라
스틱을 절단할 수도 있습니다.
제품의 주요 명칭
제품의 주요 명칭에 표기되어 있는 번호는 기기 그
림이 나와있는 면을 참고하십시오.
(1) 펜스
(2) 위치 조절이 가능한 펜스
(3) 표준 마이터 각도 47°, 45°, 33.9°, 22.5°
스토퍼(수직)
(4) (수직) 마이터 각도용 눈금
(5) 우측 (수직) 마이터 각도 범위용 각도 표시
기
(6) 측면 이동장치 잠금 나사
(7) 다양한 (수직) 마이터 각도용 잠금 레버
A)
(8) 속도 조절기
(9) 운반 안전장치
(10) 운반용 손잡이
(11) 안전반
Bosch Power Tools
(12) 손잡이
(13) 잠금 레버
(14) 레이저 보호캡
(15) 하부 안전반
(16) 롤러
(17) 조립용 구멍
(18) 톱 테이블
(19) 작업 표면 보호대
(20) 잠금 브래킷
(21) 다양한 (수평) 마이터 각도를 위한 잠금 손
잡이
(22) (수평) 마이터 각도 설정용 레버
(23) 수평 안정장치
(24) (수평) 마이터 각도용 각도 표시기
(25) (수평) 표준 마이터 각도 표시 홈
(26) (수평) 마이터 각도 눈금
(27) 톱 테이블 연장장치
(28) 홈 파인 잡는 부위
(29) 순간 고정 클램프용 구멍
(30) SDS 볼트
(31) 전원 스위치
(32) 레이저 전원 스위치(절단선 표시)
(33) 레이저 경고판
(34) 톱밥 배출구
(35) 위치 조절이 가능한 펜스의 잠금 나사
(36) 측면 이동장치
(37) 육각키(6 mm/4 mm)
(38) 순간 고정 클램프
(39) 깊이 조절자의 조정 나사
(40) 깊이 조절자
(41) 좌측 (수직) 마이터 각도 범위용 각도 표시
기
(42) (수직) 표준 마이터 각도 0° 스토퍼
(43) 보호가드
(44) 스핀들 잠금장치
(45) 톱날 고정용 육각 볼트
(46) 고정 플랜지
(47) 톱날
(48) 내부 고정 플랜지
(49) 톱 테이블 연장장치의 클램핑 나사
(50) 나사산 로드
(51) 날개 나사
(52) 레이저빔 발사구
B)
(53) 수직 스페이서
B)
(54) 수평 스페이서
(55) 작업 표면 보호대용 볼트
B)
(56) 길이 조절자
(57) 길이 조절자 잠금 나사
한국어 | 431
B)
