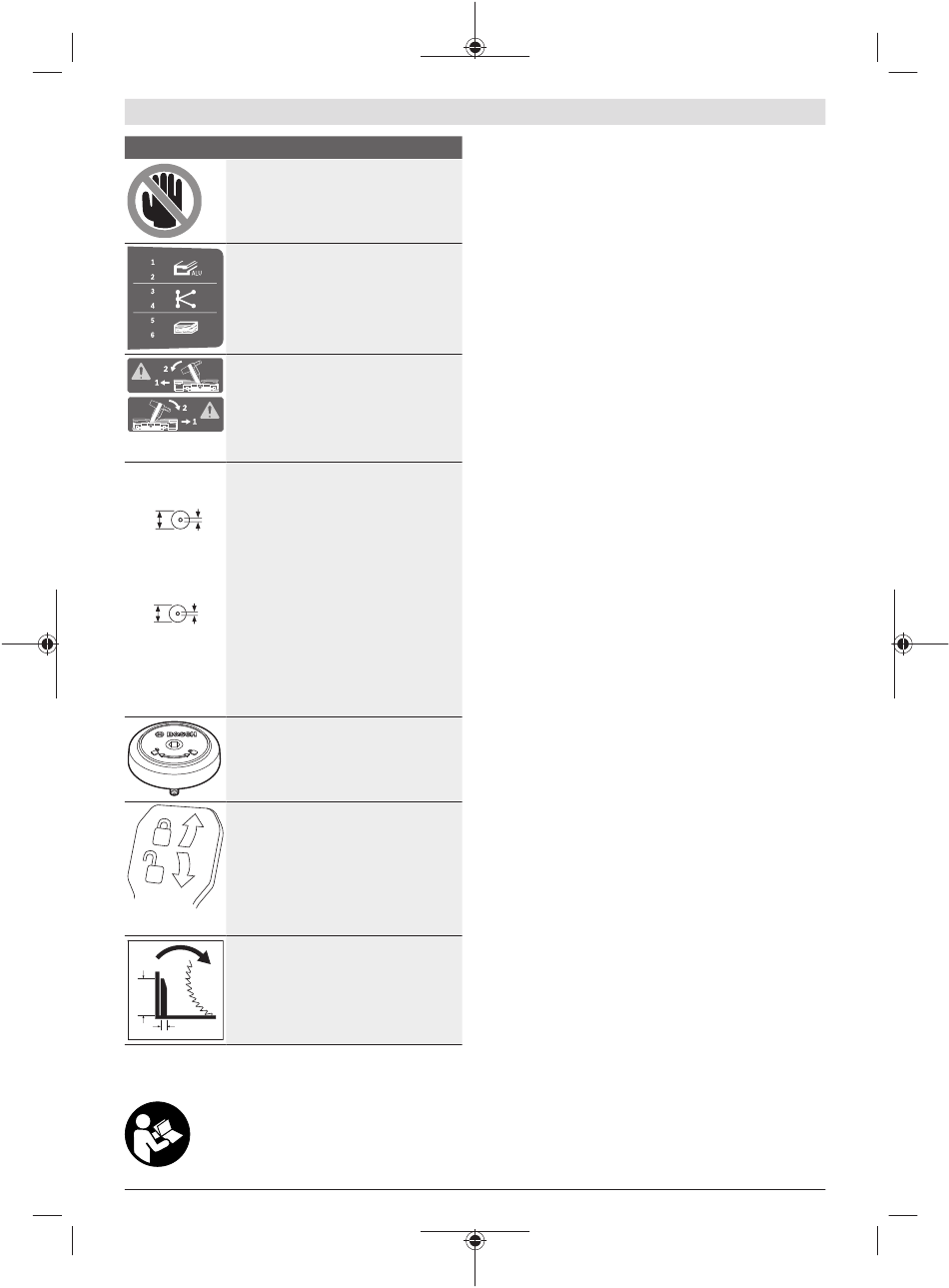

Symbolen en hun betekenis
Gevarenzone! Houd handen, vingers of
armen zo veel mogelijk hier uit de
buurt.
De tabel toont de aanbevolen toerental-
stand afhankelijk van het te bewerken
materiaal: aluminium, kunststof, hout.
(niet beschikbaar bij alle landspecifieke
uitvoeringen)
Bij het zagen van verticale verstekhoeken
of horizontale verstekhoeken > 45° moe-
ten de verstelbare aanslagrails naar bui-
ten getrokken of helemaal verwijderd
worden.
3 601 M22 6.. Beachten Sie die Abmessungen des Sä-
geblatts. Der Lochdurchmesser muss oh-
ne Spiel zur Werkzeugspindel passen.
305 mm 30 mm
Falls eine Verwendung von Reduzierstüc-
ken notwendig ist, achten Sie darauf,
3 601 M22 640
dass die Abmessungen des Reduzierst-
3 601 M22 6B0
ücks zur Stammblattdicke und zum Loch-
durchmesser des Sägeblatts sowie zum
Durchmesser der Werkzeugspindel pas-
305 mm 25.4 mm
sen. Verwenden Sie möglichst die mit
dem Sägeblatt mitgelieferten Reduzierst-
ücke.
Der Sägeblattdurchmesser muss der An-
gabe auf dem Symbol entsprechen.
Toont de draairichting van de SDS-bout
voor het vastdraaien van het zaagblad
(tegen de klok in) en voor het losdraaien
van het zaagblad (met de klok mee).
Klemhendel gesloten:
de ingestelde verticale verstekhoek van
de gereedschaparm wordt vastgehou-
den.
Klemhendel open:
er kunnen verticale verstekhoeken inge-
steld worden.
Rotatierichting van de afstandhouder
voor de trekinrichting voor het zagen van
brede profiellatten.
175 mm
20 mm
Beschrijving van product en werking
Lees alle veiligheidsaanwijzingen en in-
structies. Het niet naleven van de veiligheids-
aanwijzingen en instructies kan elektrische
Bosch Power Tools
schokken, brand en/of zware verwondingen veroorzaken.
Neem goed nota van de afbeeldingen in het voorste deel van
de gebruiksaanwijzing.

Beoogd gebruik

Het elektrische gereedschap is bestemd voor gebruik als
staand gereedschap voor schulpen en afkorten met een
rechte zaaglijn in hout. Daarbij zijn horizontale verstekhoe-
ken van –52° tot +60° evenals verticale verstekhoeken van
47° (linkerzijde) tot 47° (rechterzijde) mogelijk.
De capaciteit van het elektrische gereedschap is ontworpen
voor het zagen van hard- en zacht hout, spaanplaat en vezel-
plaat.
Bij gebruik van geschikte zaagbladen is het zagen van alumi-
niumprofielen en kunststof mogelijk.

Afgebeelde componenten

De componenten zijn genummerd zoals op de afbeelding van
het elektrische gereedschap op de pagina met afbeeldingen.
(1) Aanslagrail
(2) Verstelbare aanslagrail
(3) Aanslag standaard verstekhoeken 47°, 45°, 33,9°
en 22,5° (verticaal)
(4) Verdeelschaal voor verstekhoeken (verticaal)
(5) Hoekaanduiding voor verstekhoekbereik rechts
(verticaal)
(6) Vastzetschroef van de afkortvoorziening
(7) Klemhendel voor willekeurige verstekhoeken (ver-
ticaal)
A)
(8) Toerentalregelaar
(9) Transportbeveiliging
(10) Transportgreep
(11) Beschermkap
(12) Handgreep
(13) Vastzethendel
Laserbeschermkap
(14)
(15) Pendelbeschermkap
(16) Glijrol
(17) Boorgaten voor montage
(18) Zaagtafel
(19) Inlegplaat
(20) Vergrendelklem
(21) Vastzetknop voor willekeurige verstekhoeken (ho-
rizontaal)
(22) Hendel voor voorinstelling verstekhoek (horizon-
taal)
(23) Kantelbeveiliging
(24) Hoekaanduiding voor verstekhoeken (horizontaal)
(25) Inkepingen voor standaard verstekhoeken (hori-
zontaal)
(26) Verdeelschaal voor verstekhoeken (horizontaal)
