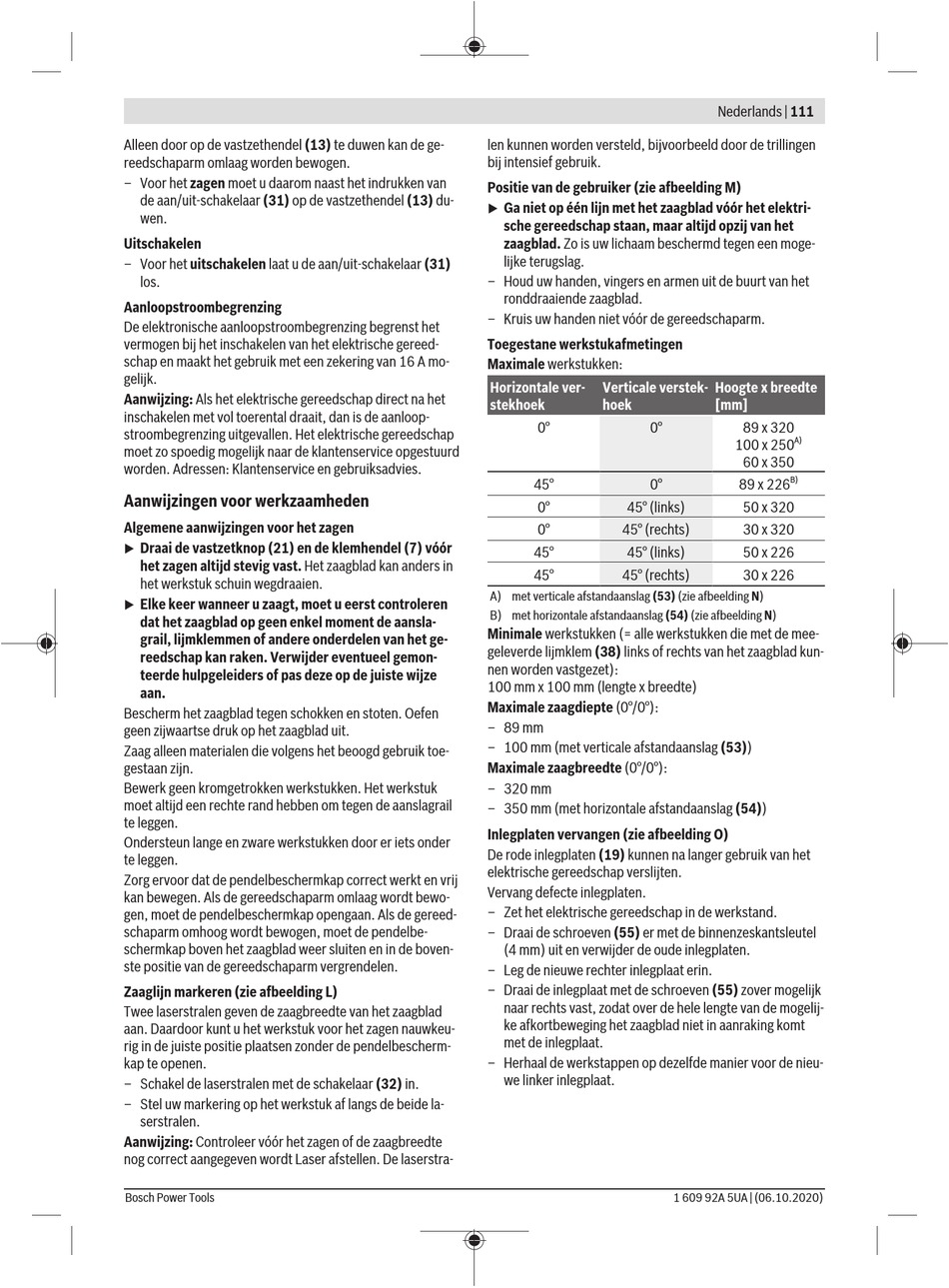

Alleen door op de vastzethendel (13) te duwen kan de ge-
reedschaparm omlaag worden bewogen.
– Voor het zagen moet u daarom naast het indrukken van
de aan/uit-schakelaar (31) op de vastzethendel (13) du-
wen.
Uitschakelen
– Voor het uitschakelen laat u de aan/uit-schakelaar (31)
los.
Aanloopstroombegrenzing
De elektronische aanloopstroombegrenzing begrenst het
vermogen bij het inschakelen van het elektrische gereed-
schap en maakt het gebruik met een zekering van 16 A mo-
gelijk.
Aanwijzing: Als het elektrische gereedschap direct na het
inschakelen met vol toerental draait, dan is de aanloop-
stroombegrenzing uitgevallen. Het elektrische gereedschap
moet zo spoedig mogelijk naar de klantenservice opgestuurd
worden. Adressen: Klantenservice en gebruiksadvies.
Aanwijzingen voor werkzaamheden
Algemene aanwijzingen voor het zagen
Draai de vastzetknop (21) en de klemhendel (7) vóór
u
het zagen altijd stevig vast. Het zaagblad kan anders in
het werkstuk schuin wegdraaien.
Elke keer wanneer u zaagt, moet u eerst controleren
u
dat het zaagblad op geen enkel moment de aansla-
grail, lijmklemmen of andere onderdelen van het ge-
reedschap kan raken. Verwijder eventueel gemon-
teerde hulpgeleiders of pas deze op de juiste wijze
aan.
Bescherm het zaagblad tegen schokken en stoten. Oefen
geen zijwaartse druk op het zaagblad uit.
Zaag alleen materialen die volgens het beoogd gebruik toe-
gestaan zijn.
Bewerk geen kromgetrokken werkstukken. Het werkstuk
moet altijd een rechte rand hebben om tegen de aanslagrail
te leggen.
Ondersteun lange en zware werkstukken door er iets onder
te leggen.
Zorg ervoor dat de pendelbeschermkap correct werkt en vrij
kan bewegen. Als de gereedschaparm omlaag wordt bewo-
gen, moet de pendelbeschermkap opengaan. Als de gereed-
schaparm omhoog wordt bewogen, moet de pendelbe-
schermkap boven het zaagblad weer sluiten en in de boven-
ste positie van de gereedschaparm vergrendelen.
Zaaglijn markeren (zie afbeelding L)
Twee laserstralen geven de zaagbreedte van het zaagblad
aan. Daardoor kunt u het werkstuk voor het zagen nauwkeu-
rig in de juiste positie plaatsen zonder de pendelbescherm-
kap te openen.
– Schakel de laserstralen met de schakelaar (32) in.
– Stel uw markering op het werkstuk af langs de beide la-
serstralen.
Aanwijzing: Controleer vóór het zagen of de zaagbreedte
nog correct aangegeven wordt Laser afstellen. De laserstra-
Bosch Power Tools
len kunnen worden versteld, bijvoorbeeld door de trillingen
bij intensief gebruik.
Positie van de gebruiker (zie afbeelding M)
Ga niet op één lijn met het zaagblad vóór het elektri-
u
sche gereedschap staan, maar altijd opzij van het
zaagblad. Zo is uw lichaam beschermd tegen een moge-
lijke terugslag.
– Houd uw handen, vingers en armen uit de buurt van het
ronddraaiende zaagblad.
– Kruis uw handen niet vóór de gereedschaparm.
Toegestane werkstukafmetingen
Maximale werkstukken:
Horizontale ver- Verticale verstek-
stekhoek hoek
0° 0°
45° 0°
0° 45° (links)
0° 45° (rechts)
45° 45° (links)
45° 45° (rechts)
A) met verticale afstandaanslag (53) (zie afbeelding N)
B) met horizontale afstandaanslag (54) (zie afbeelding N)
Minimale werkstukken (= alle werkstukken die met de mee-
geleverde lijmklem (38) links of rechts van het zaagblad kun-
nen worden vastgezet):
100 mm x 100 mm (lengte x breedte)
Maximale zaagdiepte (0°/0°):
– 89 mm
– 100 mm (met verticale afstandaanslag (53))
Maximale zaagbreedte (0°/0°):
– 320 mm
– 350 mm (met horizontale afstandaanslag (54))
Inlegplaten vervangen (zie afbeelding O)
De rode inlegplaten (19) kunnen na langer gebruik van het
elektrische gereedschap verslijten.
Vervang defecte inlegplaten.
– Zet het elektrische gereedschap in de werkstand.
– Draai de schroeven (55) er met de binnenzeskantsleutel
(4 mm) uit en verwijder de oude inlegplaten.
– Leg de nieuwe rechter inlegplaat erin.
– Draai de inlegplaat met de schroeven (55) zover mogelijk
naar rechts vast, zodat over de hele lengte van de mogelij-
ke afkortbeweging het zaagblad niet in aanraking komt
met de inlegplaat.
– Herhaal de werkstappen op dezelfde manier voor de nieu-
we linker inlegplaat.
Nederlands | 111
Hoogte x breedte
[mm]
89 x 320
A)
100 x 250
60 x 350
B)
89 x 226
50 x 320
30 x 320
50 x 226
30 x 226
