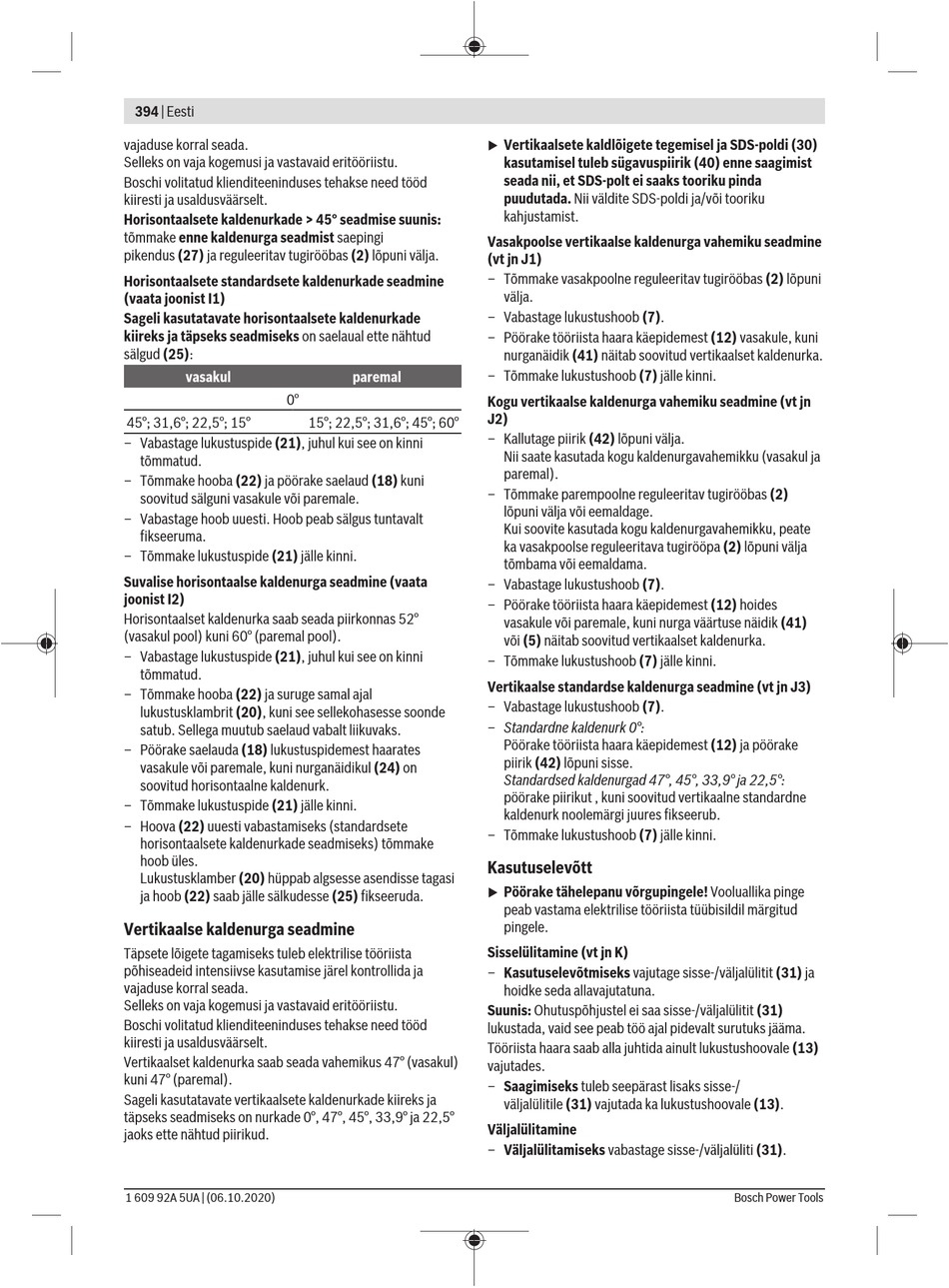

394 | Eesti
vajaduse korral seada.
Selleks on vaja kogemusi ja vastavaid eritööriistu.
Boschi volitatud klienditeeninduses tehakse need tööd
kiiresti ja usaldusväärselt.
Horisontaalsete kaldenurkade > 45° seadmise suunis:
tõmmake enne kaldenurga seadmist saepingi
pikendus (27) ja reguleeritav tugirööbas (2) lõpuni välja.
Horisontaalsete standardsete kaldenurkade seadmine
(vaata joonist I1)
Sageli kasutatavate horisontaalsete kaldenurkade
kiireks ja täpseks seadmiseks on saelaual ette nähtud
sälgud (25):
vasakul
0°
45°; 31,6°; 22,5°; 15°
– Vabastage lukustuspide (21), juhul kui see on kinni
tõmmatud.
– Tõmmake hooba (22) ja pöörake saelaud (18) kuni
soovitud sälguni vasakule või paremale.
– Vabastage hoob uuesti. Hoob peab sälgus tuntavalt
fikseeruma.
– Tõmmake lukustuspide (21) jälle kinni.
Suvalise horisontaalse kaldenurga seadmine (vaata
joonist I2)
Horisontaalset kaldenurka saab seada piirkonnas 52°
(vasakul pool) kuni 60° (paremal pool).
– Vabastage lukustuspide (21), juhul kui see on kinni
tõmmatud.
– Tõmmake hooba (22) ja suruge samal ajal
lukustusklambrit (20), kuni see sellekohasesse soonde
satub. Sellega muutub saelaud vabalt liikuvaks.
– Pöörake saelauda (18) lukustuspidemest haarates
vasakule või paremale, kuni nurganäidikul (24) on
soovitud horisontaalne kaldenurk.
– Tõmmake lukustuspide (21) jälle kinni.
– Hoova (22) uuesti vabastamiseks (standardsete
horisontaalsete kaldenurkade seadmiseks) tõmmake
hoob üles.
Lukustusklamber (20) hüppab algsesse asendisse tagasi
ja hoob (22) saab jälle sälkudesse (25) fikseeruda.
Vertikaalse kaldenurga seadmine
Täpsete lõigete tagamiseks tuleb elektrilise tööriista
põhiseadeid intensiivse kasutamise järel kontrollida ja
vajaduse korral seada.
Selleks on vaja kogemusi ja vastavaid eritööriistu.
Boschi volitatud klienditeeninduses tehakse need tööd
kiiresti ja usaldusväärselt.
Vertikaalset kaldenurka saab seada vahemikus 47° (vasakul)
kuni 47° (paremal).
Sageli kasutatavate vertikaalsete kaldenurkade kiireks ja
täpseks seadmiseks on nurkade 0°, 47°, 45°, 33,9° ja 22,5°
jaoks ette nähtud piirikud.
1 609 92A 5UA | (06.10.2020)
u
Vasakpoolse vertikaalse kaldenurga vahemiku seadmine
(vt jn J1)
– Tõmmake vasakpoolne reguleeritav tugirööbas (2) lõpuni
– Vabastage lukustushoob (7).
– Pöörake tööriista haara käepidemest (12) vasakule, kuni
– Tõmmake lukustushoob (7) jälle kinni.
paremal
Kogu vertikaalse kaldenurga vahemiku seadmine (vt jn
J2)
15°; 22,5°; 31,6°; 45°; 60°
– Kallutage piirik (42) lõpuni välja.
– Tõmmake parempoolne reguleeritav tugirööbas (2)
– Vabastage lukustushoob (7).
– Pöörake tööriista haara käepidemest (12) hoides
– Tõmmake lukustushoob (7) jälle kinni.
Vertikaalse standardse kaldenurga seadmine (vt jn J3)
– Vabastage lukustushoob (7).
– Standardne kaldenurk 0°:
– Tõmmake lukustushoob (7) jälle kinni.
Kasutuselevõtt
u
Sisselülitamine (vt jn K)
– Kasutuselevõtmiseks vajutage sisse-/väljalülitit (31) ja
Suunis: Ohutuspõhjustel ei saa sisse-/väljalülitit (31)
lukustada, vaid see peab töö ajal pidevalt surutuks jääma.
Tööriista haara saab alla juhtida ainult lukustushoovale (13)
vajutades.
– Saagimiseks tuleb seepärast lisaks sisse-/
Väljalülitamine
– Väljalülitamiseks vabastage sisse-/väljalüliti (31).
Vertikaalsete kaldlõigete tegemisel ja SDS-poldi (30)
kasutamisel tuleb sügavuspiirik (40) enne saagimist
seada nii, et SDS-polt ei saaks tooriku pinda
puudutada. Nii väldite SDS-poldi ja/või tooriku
kahjustamist.
välja.
nurganäidik (41) näitab soovitud vertikaalset kaldenurka.
Nii saate kasutada kogu kaldenurgavahemikku (vasakul ja
paremal).
lõpuni välja või eemaldage.
Kui soovite kasutada kogu kaldenurgavahemikku, peate
ka vasakpoolse reguleeritava tugirööpa (2) lõpuni välja
tõmbama või eemaldama.
vasakule või paremale, kuni nurga väärtuse näidik (41)
või (5) näitab soovitud vertikaalset kaldenurka.
Pöörake tööriista haara käepidemest (12) ja pöörake
piirik (42) lõpuni sisse.
Standardsed kaldenurgad 47°, 45°, 33,9° ja 22,5°:
pöörake piirikut , kuni soovitud vertikaalne standardne
kaldenurk noolemärgi juures fikseerub.
Pöörake tähelepanu võrgupingele! Vooluallika pinge
peab vastama elektrilise tööriista tüübisildil märgitud
pingele.
hoidke seda allavajutatuna.
väljalülitile (31) vajutada ka lukustushoovale (13).
