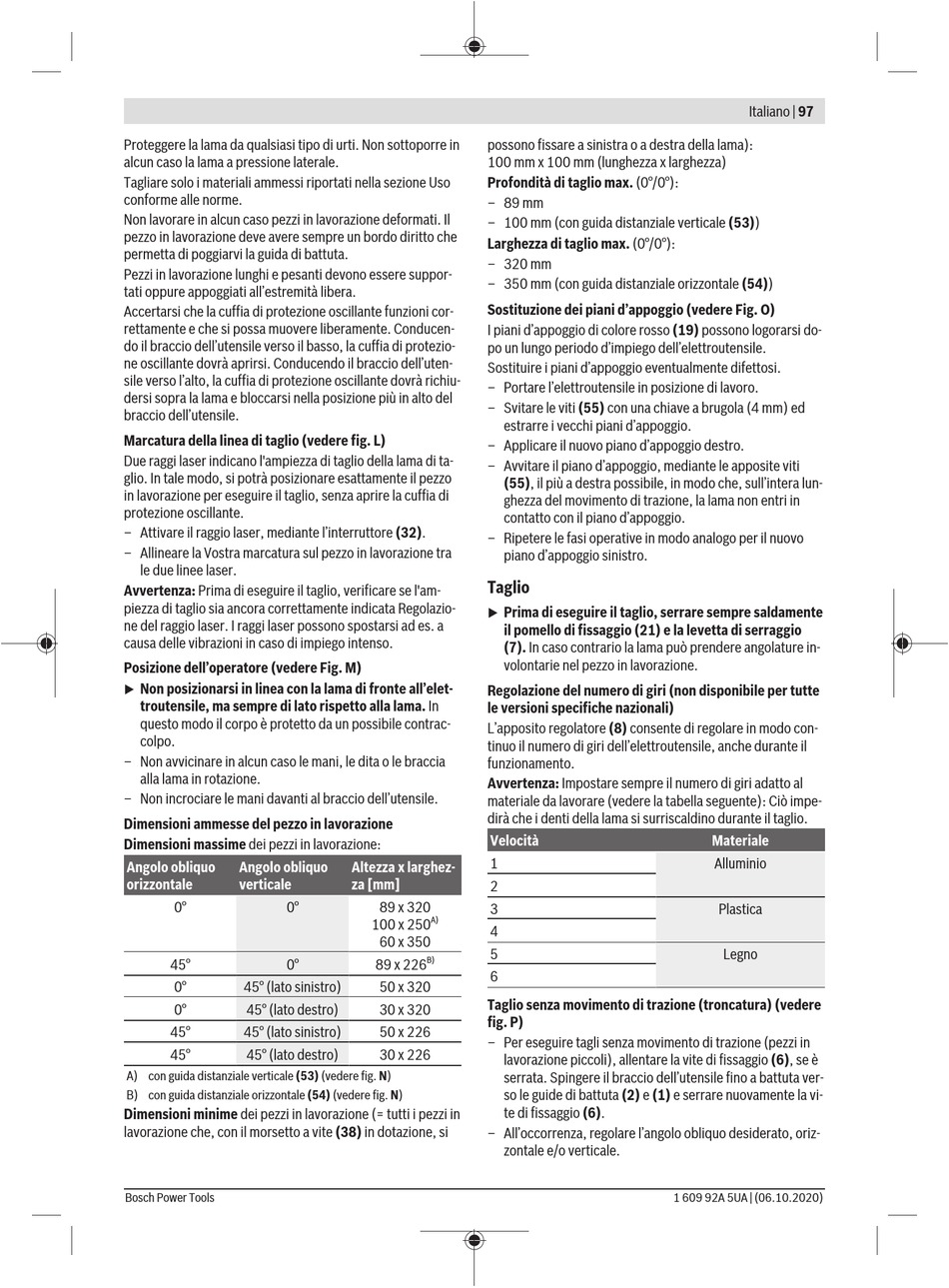

Proteggere la lama da qualsiasi tipo di urti. Non sottoporre in
alcun caso la lama a pressione laterale.
Tagliare solo i materiali ammessi riportati nella sezione Uso
conforme alle norme.
Non lavorare in alcun caso pezzi in lavorazione deformati. Il
pezzo in lavorazione deve avere sempre un bordo diritto che
permetta di poggiarvi la guida di battuta.
Pezzi in lavorazione lunghi e pesanti devono essere suppor-
tati oppure appoggiati all'estremità libera.
Accertarsi che la cuffia di protezione oscillante funzioni cor-
rettamente e che si possa muovere liberamente. Conducen-
do il braccio dell'utensile verso il basso, la cuffia di protezio-
ne oscillante dovrà aprirsi. Conducendo il braccio dell'uten-
sile verso l'alto, la cuffia di protezione oscillante dovrà richiu-
dersi sopra la lama e bloccarsi nella posizione più in alto del
braccio dell'utensile.
Marcatura della linea di taglio (vedere fig. L)
Due raggi laser indicano l'ampiezza di taglio della lama di ta-
glio. In tale modo, si potrà posizionare esattamente il pezzo
in lavorazione per eseguire il taglio, senza aprire la cuffia di
protezione oscillante.
– Attivare il raggio laser, mediante l'interruttore (32).
– Allineare la Vostra marcatura sul pezzo in lavorazione tra
le due linee laser.
Avvertenza: Prima di eseguire il taglio, verificare se l'am-
piezza di taglio sia ancora correttamente indicata Regolazio-
ne del raggio laser. I raggi laser possono spostarsi ad es. a
causa delle vibrazioni in caso di impiego intenso.
Posizione dell'operatore (vedere Fig. M)
Non posizionarsi in linea con la lama di fronte all'elet-
u
troutensile, ma sempre di lato rispetto alla lama. In
questo modo il corpo è protetto da un possibile contrac-
colpo.
– Non avvicinare in alcun caso le mani, le dita o le braccia
alla lama in rotazione.
– Non incrociare le mani davanti al braccio dell'utensile.
Dimensioni ammesse del pezzo in lavorazione
Dimensioni massime dei pezzi in lavorazione:
Angolo obliquo Angolo obliquo
orizzontale verticale
0° 0°
45° 0°
0° 45° (lato sinistro)
0° 45° (lato destro)
45° 45° (lato sinistro)
45° 45° (lato destro)
A) con guida distanziale verticale (53) (vedere fig. N)
B) con guida distanziale orizzontale (54) (vedere fig. N)
Dimensioni minime dei pezzi in lavorazione (= tutti i pezzi in
lavorazione che, con il morsetto a vite (38) in dotazione, si
Bosch Power Tools
possono fissare a sinistra o a destra della lama):
100 mm x 100 mm (lunghezza x larghezza)
Profondità di taglio max. (0°/0°):
– 89 mm
– 100 mm (con guida distanziale verticale (53))
Larghezza di taglio max. (0°/0°):
– 320 mm
– 350 mm (con guida distanziale orizzontale (54))
Sostituzione dei piani d'appoggio (vedere Fig. O)
I piani d'appoggio di colore rosso (19) possono logorarsi do-
po un lungo periodo d'impiego dell'elettroutensile.
Sostituire i piani d'appoggio eventualmente difettosi.
– Portare l'elettroutensile in posizione di lavoro.
– Svitare le viti (55) con una chiave a brugola (4 mm) ed
estrarre i vecchi piani d'appoggio.
– Applicare il nuovo piano d'appoggio destro.
– Avvitare il piano d'appoggio, mediante le apposite viti
(55), il più a destra possibile, in modo che, sull'intera lun-
ghezza del movimento di trazione, la lama non entri in
contatto con il piano d'appoggio.
– Ripetere le fasi operative in modo analogo per il nuovo
piano d'appoggio sinistro.
Taglio
Prima di eseguire il taglio, serrare sempre saldamente
u
il pomello di fissaggio (21) e la levetta di serraggio
(7). In caso contrario la lama può prendere angolature in-
volontarie nel pezzo in lavorazione.
Regolazione del numero di giri (non disponibile per tutte
le versioni specifiche nazionali)
L'apposito regolatore (8) consente di regolare in modo con-
tinuo il numero di giri dell'elettroutensile, anche durante il
funzionamento.
Avvertenza: Impostare sempre il numero di giri adatto al
materiale da lavorare (vedere la tabella seguente): Ciò impe-
dirà che i denti della lama si surriscaldino durante il taglio.
Velocità
1
Altezza x larghez-
za [mm]
2
89 x 320
3
A)
100 x 250
4
60 x 350
5
B)
89 x 226
6
50 x 320
Taglio senza movimento di trazione (troncatura) (vedere
30 x 320
fig. P)
50 x 226
– Per eseguire tagli senza movimento di trazione (pezzi in
30 x 226
lavorazione piccoli), allentare la vite di fissaggio (6), se è
serrata. Spingere il braccio dell'utensile fino a battuta ver-
so le guide di battuta (2) e (1) e serrare nuovamente la vi-
te di fissaggio (6).
– All'occorrenza, regolare l'angolo obliquo desiderato, oriz-
zontale e/o verticale.
Italiano | 97
Materiale
Alluminio
Plastica
Legno
