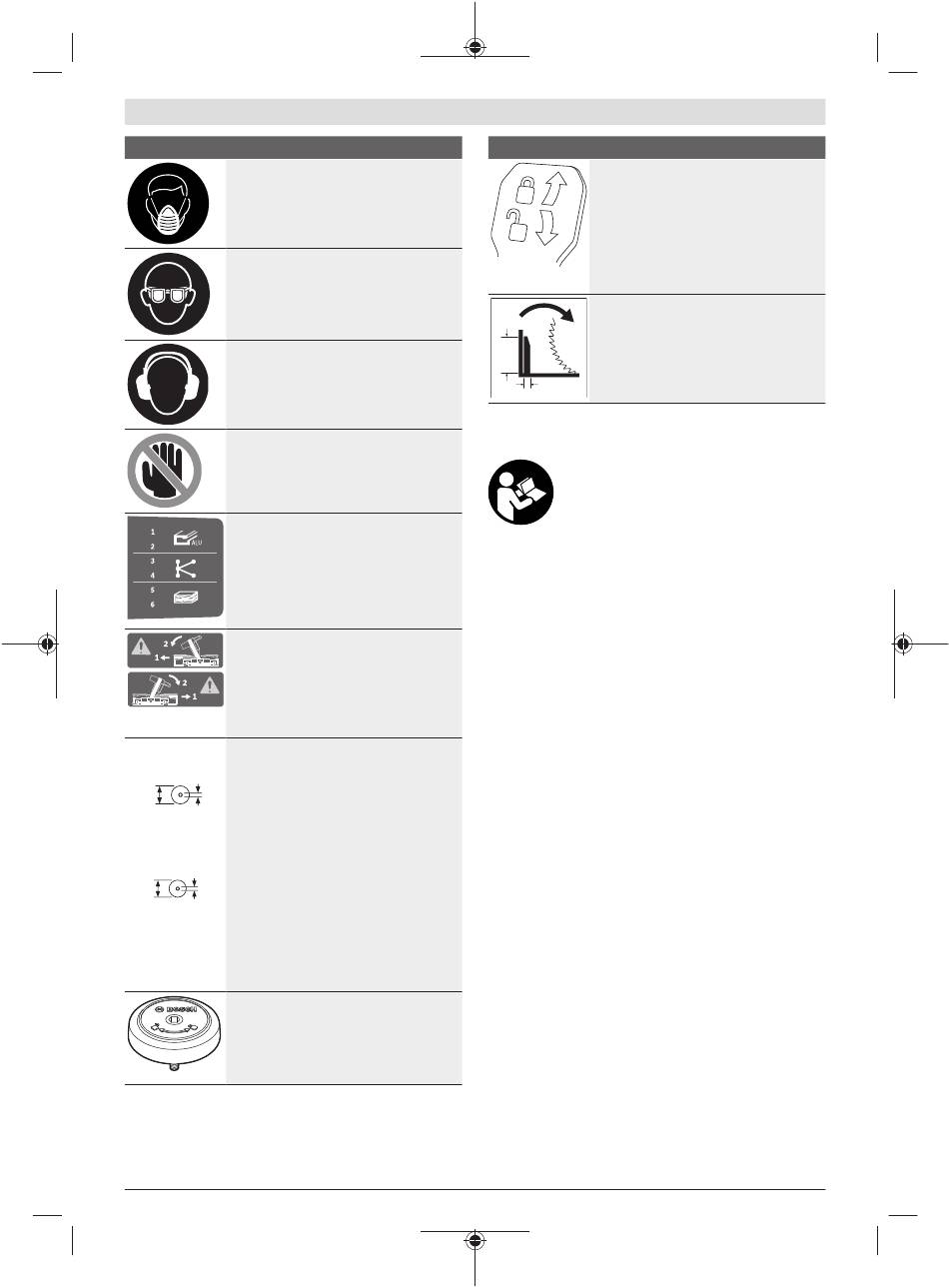

Символы и их значение
Применяйте противопылевой респи-
ратор.
Используйте защитные очки.
Носите средства защиты органов
слуха. Воздействие шума может при-
вести к потере слуха.
Опасный участок! По возможности,
держите кисти, пальцы и руки по-
дальше от этого участка.
В таблице показано рекомендуемое
число оборотов в зависимости от обра-
батываемого материала: алюминий,
пластмасса, древесина.
(доступно не для всех версий в зависи-
мости от региона)
При распиловке под вертикальным уг-
лом распила или горизонтальным уг-
лом распила > 45° регулируемые упор-
ные планки нужно выдвинуть наружу
или вообще снять.
3 601 M22 6.. Beachten Sie die Abmessungen des
Sägeblatts. Der Lochdurchmesser muss
ohne Spiel zur Werkzeugspindel passen.
305 mm 30 mm
Falls eine Verwendung von
Reduzierstücken notwendig ist, achten
3 601 M22 640
Sie darauf, dass die Abmessungen des
3 601 M22 6B0
Reduzierstücks zur Stammblattdicke und
zum Lochdurchmesser des Sägeblatts
sowie zum Durchmesser der
305 mm 25.4 mm
Werkzeugspindel passen. Verwenden Sie
möglichst die mit dem Sägeblatt
mitgelieferten Reduzierstücke.
Der Sägeblattdurchmesser muss der
Angabe auf dem Symbol entsprechen.
Показывает направление вращения
гайки SDS для зажима пильного диска
(против часовой стрелки) и для отпус-
кания пильного диска (по часовой
стрелке).
Bosch Power Tools
Символы и их значение
Зажимной рычаг зажат:
настроенное на кронштейне значение
вертикального угла распила сохраняет-
ся.
Зажимной рычаг отпущен:
можно настраивать вертикальные углы
распила.
Направление вращения распорного
элемента тягового устройства для пи-
ления широких профильных реек.
175 mm
20 mm
Описание продукта и услуг
Прочтите все указания и инструкции по
технике безопасности. Несоблюдение ука-
заний по технике безопасности и инструк-
ций может привести к поражению электри-
ческим током, пожару и/или тяжелым трав-
мам.
Пожалуйста, соблюдайте иллюстрации в начале руко-
водства по эксплуатации.
Применение по назначению
Электроинструмент предназначен для стационарной пря-
молинейной продольной и поперечной распиловки дре-
весины. Возможны горизонтальные углы распила от –52°
до +60° и вертикальные углы распила от 47° (слева) до
47° (справа).
Мощность электроинструмента рассчитана для пиления
твердой и мягкой древесины, а также стружечных и дре-
весноволокнистых плит.
При использовании соответствующих пильных дисков
возможно распиливание алюминиевых профилей и
пластмассы.
Изображенные составные части
Нумерация представленных компонентов выполнена по
изображению на странице с иллюстрациями.
(1) Упорная планка
(2) Регулируемая упорная планка
(3) Упор для стандартных углов распила 47°, 45°,
33,9° и 22,5° (вертикальных)
(4) Шкала угла распила (вертикального)
(5) Указатель угла распила (вертикального) при на-
клоне вправо
(6) Винт фиксирования тягового устройства
(7) Зажимной рычаг для произвольного (верти-
кального) угла распила
(8) Регулятор числа оборотов
(9) Транспортный предохранитель
