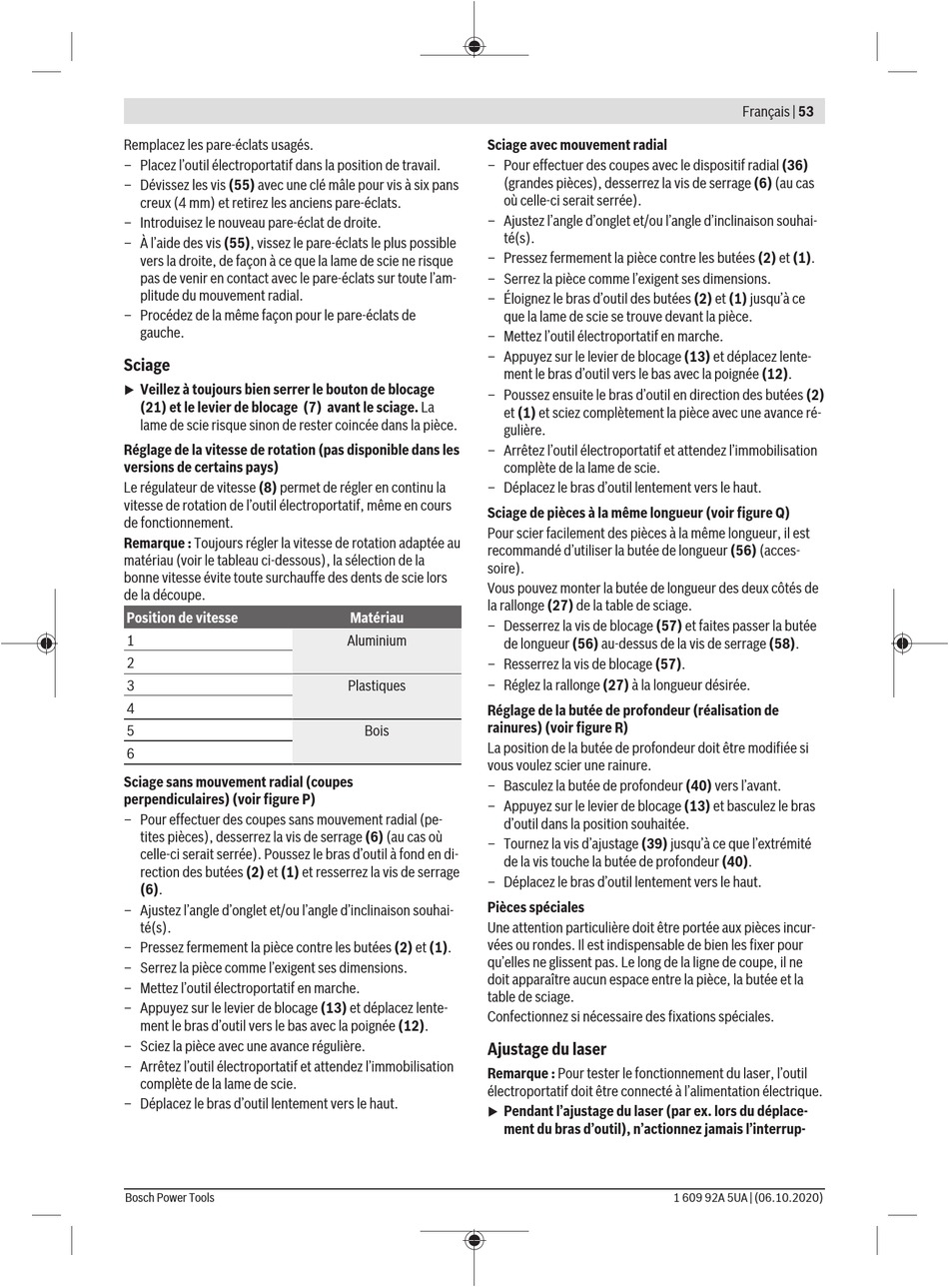

Remplacez les pare-éclats usagés.
– Placez l'outil électroportatif dans la position de travail.
– Dévissez les vis (55) avec une clé mâle pour vis à six pans
creux (4 mm) et retirez les anciens pare-éclats.
– Introduisez le nouveau pare-éclat de droite.
– À l'aide des vis (55), vissez le pare-éclats le plus possible
vers la droite, de façon à ce que la lame de scie ne risque
pas de venir en contact avec le pare-éclats sur toute l'am-
plitude du mouvement radial.
– Procédez de la même façon pour le pare-éclats de
gauche.
Sciage
Veillez à toujours bien serrer le bouton de blocage
u
(21) et le levier de blocage (7) avant le sciage. La
lame de scie risque sinon de rester coincée dans la pièce.
Réglage de la vitesse de rotation (pas disponible dans les
versions de certains pays)
Le régulateur de vitesse (8) permet de régler en continu la
vitesse de rotation de l'outil électroportatif, même en cours
de fonctionnement.
Remarque : Toujours régler la vitesse de rotation adaptée au
matériau (voir le tableau ci-dessous), la sélection de la
bonne vitesse évite toute surchauffe des dents de scie lors
de la découpe.
Position de vitesse
1
2
3
4
5
6
Sciage sans mouvement radial (coupes
perpendiculaires) (voir figure P)
– Pour effectuer des coupes sans mouvement radial (pe-
tites pièces), desserrez la vis de serrage (6) (au cas où
celle-ci serait serrée). Poussez le bras d'outil à fond en di-
rection des butées (2) et (1) et resserrez la vis de serrage
(6).
– Ajustez l'angle d'onglet et/ou l'angle d'inclinaison souhai-
té(s).
– Pressez fermement la pièce contre les butées (2) et (1).
– Serrez la pièce comme l'exigent ses dimensions.
– Mettez l'outil électroportatif en marche.
– Appuyez sur le levier de blocage (13) et déplacez lente-
ment le bras d'outil vers le bas avec la poignée (12).
– Sciez la pièce avec une avance régulière.
– Arrêtez l'outil électroportatif et attendez l'immobilisation
complète de la lame de scie.
– Déplacez le bras d'outil lentement vers le haut.
Bosch Power Tools
Sciage avec mouvement radial
– Pour effectuer des coupes avec le dispositif radial (36)
(grandes pièces), desserrez la vis de serrage (6) (au cas
où celle-ci serait serrée).
– Ajustez l'angle d'onglet et/ou l'angle d'inclinaison souhai-
té(s).
– Pressez fermement la pièce contre les butées (2) et (1).
– Serrez la pièce comme l'exigent ses dimensions.
– Éloignez le bras d'outil des butées (2) et (1) jusqu'à ce
que la lame de scie se trouve devant la pièce.
– Mettez l'outil électroportatif en marche.
– Appuyez sur le levier de blocage (13) et déplacez lente-
ment le bras d'outil vers le bas avec la poignée (12).
– Poussez ensuite le bras d'outil en direction des butées (2)
et (1) et sciez complètement la pièce avec une avance ré-
gulière.
– Arrêtez l'outil électroportatif et attendez l'immobilisation
complète de la lame de scie.
– Déplacez le bras d'outil lentement vers le haut.
Sciage de pièces à la même longueur (voir figure Q)
Pour scier facilement des pièces à la même longueur, il est
recommandé d'utiliser la butée de longueur (56) (acces-
soire).
Vous pouvez monter la butée de longueur des deux côtés de
la rallonge (27) de la table de sciage.
Matériau
– Desserrez la vis de blocage (57) et faites passer la butée
Aluminium
de longueur (56) au-dessus de la vis de serrage (58).
– Resserrez la vis de blocage (57).
– Réglez la rallonge (27) à la longueur désirée.
Plastiques
Réglage de la butée de profondeur (réalisation de
rainures) (voir figure R)
Bois
La position de la butée de profondeur doit être modifiée si
vous voulez scier une rainure.
– Basculez la butée de profondeur (40) vers l'avant.
– Appuyez sur le levier de blocage (13) et basculez le bras
d'outil dans la position souhaitée.
– Tournez la vis d'ajustage (39) jusqu'à ce que l'extrémité
de la vis touche la butée de profondeur (40).
– Déplacez le bras d'outil lentement vers le haut.
Pièces spéciales
Une attention particulière doit être portée aux pièces incur-
vées ou rondes. Il est indispensable de bien les fixer pour
qu'elles ne glissent pas. Le long de la ligne de coupe, il ne
doit apparaître aucun espace entre la pièce, la butée et la
table de sciage.
Confectionnez si nécessaire des fixations spéciales.
Ajustage du laser
Remarque : Pour tester le fonctionnement du laser, l'outil
électroportatif doit être connecté à l'alimentation électrique.
Pendant l'ajustage du laser (par ex. lors du déplace-
u
ment du bras d'outil), n'actionnez jamais l'interrup-
