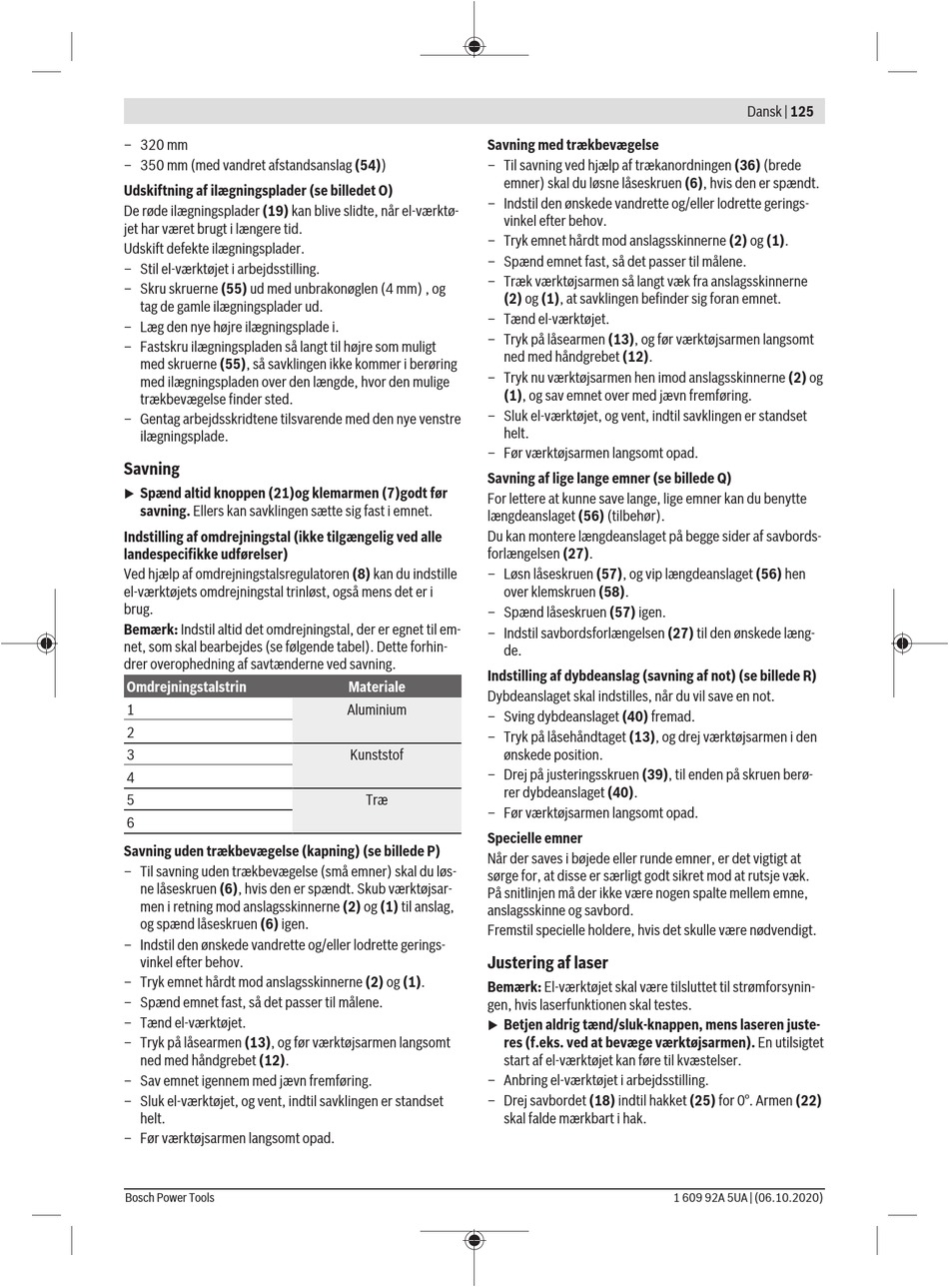

– 320 mm
– 350 mm (med vandret afstandsanslag (54))
Udskiftning af ilægningsplader (se billedet O)
De røde ilægningsplader (19) kan blive slidte, når el-værktø-
jet har været brugt i længere tid.
Udskift defekte ilægningsplader.
– Stil el-værktøjet i arbejdsstilling.
– Skru skruerne (55) ud med unbrakonøglen (4 mm) , og
tag de gamle ilægningsplader ud.
– Læg den nye højre ilægningsplade i.
– Fastskru ilægningspladen så langt til højre som muligt
med skruerne (55), så savklingen ikke kommer i berøring
med ilægningspladen over den længde, hvor den mulige
trækbevægelse finder sted.
– Gentag arbejdsskridtene tilsvarende med den nye venstre
ilægningsplade.
Savning
Spænd altid knoppen (21)og klemarmen (7)godt før
u
savning. Ellers kan savklingen sætte sig fast i emnet.
Indstilling af omdrejningstal (ikke tilgængelig ved alle
landespecifikke udførelser)
Ved hjælp af omdrejningstalsregulatoren (8) kan du indstille
el-værktøjets omdrejningstal trinløst, også mens det er i
brug.
Bemærk: Indstil altid det omdrejningstal, der er egnet til em-
net, som skal bearbejdes (se følgende tabel). Dette forhin-
drer overophedning af savtænderne ved savning.
Omdrejningstalstrin
1
2
3
4
5
6
Savning uden trækbevægelse (kapning) (se billede P)
– Til savning uden trækbevægelse (små emner) skal du løs-
ne låseskruen (6), hvis den er spændt. Skub værktøjsar-
men i retning mod anslagsskinnerne (2) og (1) til anslag,
og spænd låseskruen (6) igen.
– Indstil den ønskede vandrette og/eller lodrette gerings-
vinkel efter behov.
– Tryk emnet hårdt mod anslagsskinnerne (2) og (1).
– Spænd emnet fast, så det passer til målene.
– Tænd el-værktøjet.
– Tryk på låsearmen (13), og før værktøjsarmen langsomt
ned med håndgrebet (12).
– Sav emnet igennem med jævn fremføring.
– Sluk el-værktøjet, og vent, indtil savklingen er standset
helt.
– Før værktøjsarmen langsomt opad.
Bosch Power Tools
Savning med trækbevægelse
– Til savning ved hjælp af trækanordningen (36) (brede
emner) skal du løsne låseskruen (6), hvis den er spændt.
– Indstil den ønskede vandrette og/eller lodrette gerings-
vinkel efter behov.
– Tryk emnet hårdt mod anslagsskinnerne (2) og (1).
– Spænd emnet fast, så det passer til målene.
– Træk værktøjsarmen så langt væk fra anslagsskinnerne
(2) og (1), at savklingen befinder sig foran emnet.
– Tænd el-værktøjet.
– Tryk på låsearmen (13), og før værktøjsarmen langsomt
ned med håndgrebet (12).
– Tryk nu værktøjsarmen hen imod anslagsskinnerne (2) og
(1), og sav emnet over med jævn fremføring.
– Sluk el-værktøjet, og vent, indtil savklingen er standset
helt.
– Før værktøjsarmen langsomt opad.
Savning af lige lange emner (se billede Q)
For lettere at kunne save lange, lige emner kan du benytte
længdeanslaget (56) (tilbehør).
Du kan montere længdeanslaget på begge sider af savbords-
forlængelsen (27).
– Løsn låseskruen (57), og vip længdeanslaget (56) hen
over klemskruen (58).
– Spænd låseskruen (57) igen.
– Indstil savbordsforlængelsen (27) til den ønskede læng-
de.
Indstilling af dybdeanslag (savning af not) (se billede R)
Materiale
Dybdeanslaget skal indstilles, når du vil save en not.
Aluminium
– Sving dybdeanslaget (40) fremad.
– Tryk på låsehåndtaget (13), og drej værktøjsarmen i den
ønskede position.
Kunststof
– Drej på justeringsskruen (39), til enden på skruen berø-
rer dybdeanslaget (40).
Træ
– Før værktøjsarmen langsomt opad.
Specielle emner
Når der saves i bøjede eller runde emner, er det vigtigt at
sørge for, at disse er særligt godt sikret mod at rutsje væk.
På snitlinjen må der ikke være nogen spalte mellem emne,
anslagsskinne og savbord.
Fremstil specielle holdere, hvis det skulle være nødvendigt.
Justering af laser
Bemærk: El-værktøjet skal være tilsluttet til strømforsynin-
gen, hvis laserfunktionen skal testes.
Betjen aldrig tænd/sluk-knappen, mens laseren juste-
u
res (f.eks. ved at bevæge værktøjsarmen). En utilsigtet
start af el-værktøjet kan føre til kvæstelser.
– Anbring el-værktøjet i arbejdsstilling.
– Drej savbordet (18) indtil hakket (25) for 0°. Armen (22)
skal falde mærkbart i hak.
