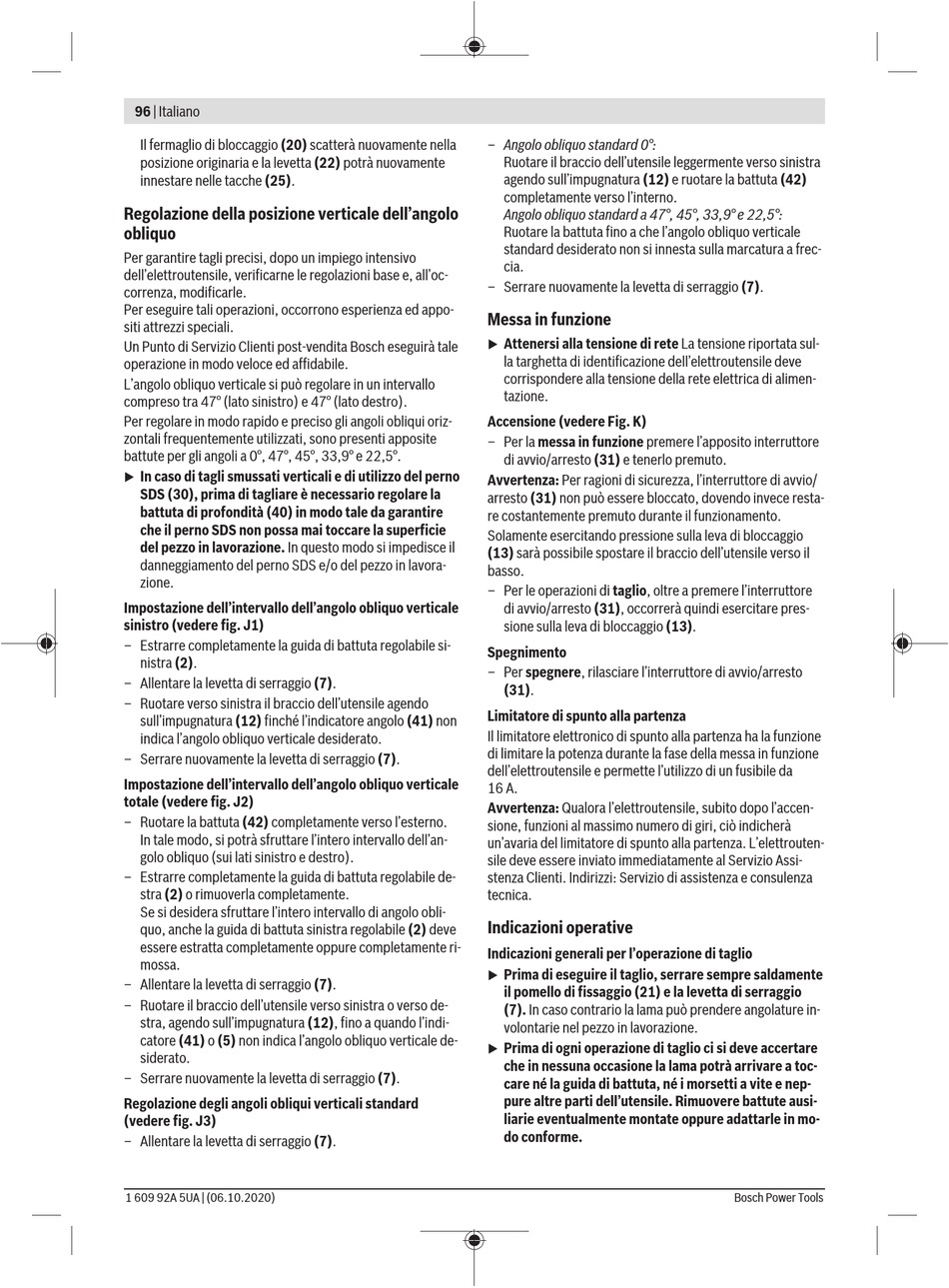

96 | Italiano
Il fermaglio di bloccaggio (20) scatterà nuovamente nella
posizione originaria e la levetta (22) potrà nuovamente
innestare nelle tacche (25).
Regolazione della posizione verticale dell'angolo
obliquo
Per garantire tagli precisi, dopo un impiego intensivo
dell'elettroutensile, verificarne le regolazioni base e, all'oc-
correnza, modificarle.
Per eseguire tali operazioni, occorrono esperienza ed appo-
siti attrezzi speciali.
Un Punto di Servizio Clienti post-vendita Bosch eseguirà tale
operazione in modo veloce ed affidabile.
L'angolo obliquo verticale si può regolare in un intervallo
compreso tra 47° (lato sinistro) e 47° (lato destro).
Per regolare in modo rapido e preciso gli angoli obliqui oriz-
zontali frequentemente utilizzati, sono presenti apposite
battute per gli angoli a 0°, 47°, 45°, 33,9° e 22,5°.
In caso di tagli smussati verticali e di utilizzo del perno
u
SDS (30), prima di tagliare è necessario regolare la
battuta di profondità (40) in modo tale da garantire
che il perno SDS non possa mai toccare la superficie
del pezzo in lavorazione. In questo modo si impedisce il
danneggiamento del perno SDS e/o del pezzo in lavora-
zione.
Impostazione dell'intervallo dell'angolo obliquo verticale
sinistro (vedere fig. J1)
– Estrarre completamente la guida di battuta regolabile si-
nistra (2).
– Allentare la levetta di serraggio (7).
– Ruotare verso sinistra il braccio dell'utensile agendo
sull'impugnatura (12) finché l'indicatore angolo (41) non
indica l'angolo obliquo verticale desiderato.
– Serrare nuovamente la levetta di serraggio (7).
Impostazione dell'intervallo dell'angolo obliquo verticale
totale (vedere fig. J2)
– Ruotare la battuta (42) completamente verso l'esterno.
In tale modo, si potrà sfruttare l'intero intervallo dell'an-
golo obliquo (sui lati sinistro e destro).
– Estrarre completamente la guida di battuta regolabile de-
stra (2) o rimuoverla completamente.
Se si desidera sfruttare l'intero intervallo di angolo obli-
quo, anche la guida di battuta sinistra regolabile (2) deve
essere estratta completamente oppure completamente ri-
mossa.
– Allentare la levetta di serraggio (7).
– Ruotare il braccio dell'utensile verso sinistra o verso de-
stra, agendo sull'impugnatura (12), fino a quando l'indi-
catore (41) o (5) non indica l'angolo obliquo verticale de-
siderato.
– Serrare nuovamente la levetta di serraggio (7).
Regolazione degli angoli obliqui verticali standard
(vedere fig. J3)
– Allentare la levetta di serraggio (7).
1 609 92A 5UA | (06.10.2020)
– Angolo obliquo standard 0°:
Ruotare il braccio dell'utensile leggermente verso sinistra
agendo sull'impugnatura (12) e ruotare la battuta (42)
completamente verso l'interno.
Angolo obliquo standard a 47°, 45°, 33,9° e 22,5°:
Ruotare la battuta fino a che l'angolo obliquo verticale
standard desiderato non si innesta sulla marcatura a frec-
cia.
– Serrare nuovamente la levetta di serraggio (7).

Messa in funzione

Attenersi alla tensione di rete La tensione riportata sul-
u
la targhetta di identificazione dell'elettroutensile deve
corrispondere alla tensione della rete elettrica di alimen-
tazione.
Accensione (vedere Fig. K)
– Per la messa in funzione premere l'apposito interruttore
di avvio/arresto (31) e tenerlo premuto.
Avvertenza: Per ragioni di sicurezza, l'interruttore di avvio/
arresto (31) non può essere bloccato, dovendo invece resta-
re costantemente premuto durante il funzionamento.
Solamente esercitando pressione sulla leva di bloccaggio
(13) sarà possibile spostare il braccio dell'utensile verso il
basso.
– Per le operazioni di taglio, oltre a premere l'interruttore
di avvio/arresto (31), occorrerà quindi esercitare pres-
sione sulla leva di bloccaggio (13).
Spegnimento
– Per spegnere, rilasciare l'interruttore di avvio/arresto
(31).
Limitatore di spunto alla partenza
Il limitatore elettronico di spunto alla partenza ha la funzione
di limitare la potenza durante la fase della messa in funzione
dell'elettroutensile e permette l'utilizzo di un fusibile da
16 A.
Avvertenza: Qualora l'elettroutensile, subito dopo l'accen-
sione, funzioni al massimo numero di giri, ciò indicherà
un'avaria del limitatore di spunto alla partenza. L'elettrouten-
sile deve essere inviato immediatamente al Servizio Assi-
stenza Clienti. Indirizzi: Servizio di assistenza e consulenza
tecnica.

Indicazioni operative

Indicazioni generali per l'operazione di taglio
Prima di eseguire il taglio, serrare sempre saldamente
u
il pomello di fissaggio (21) e la levetta di serraggio
(7). In caso contrario la lama può prendere angolature in-
volontarie nel pezzo in lavorazione.
Prima di ogni operazione di taglio ci si deve accertare
u
che in nessuna occasione la lama potrà arrivare a toc-
care né la guida di battuta, né i morsetti a vite e nep-
pure altre parti dell'utensile. Rimuovere battute ausi-
liarie eventualmente montate oppure adattarle in mo-
do conforme.
