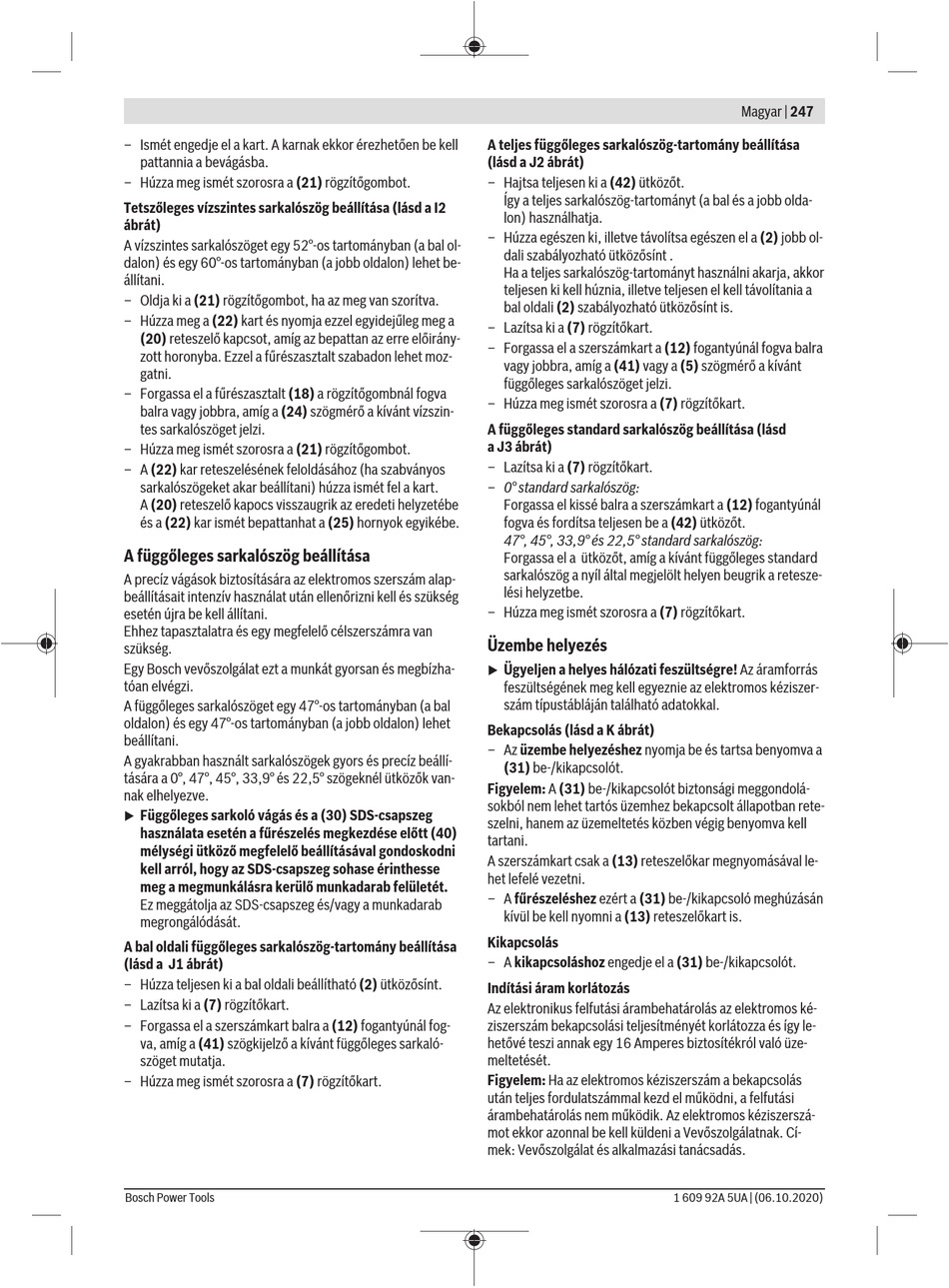

– Ismét engedje el a kart. A karnak ekkor érezhetően be kell
pattannia a bevágásba.
– Húzza meg ismét szorosra a (21) rögzítőgombot.
Tetszőleges vízszintes sarkalószög beállítása (lásd a I2
ábrát)
A vízszintes sarkalószöget egy 52°-os tartományban (a bal ol-
dalon) és egy 60°-os tartományban (a jobb oldalon) lehet be-
állítani.
– Oldja ki a (21) rögzítőgombot, ha az meg van szorítva.
– Húzza meg a (22) kart és nyomja ezzel egyidejűleg meg a
(20) reteszelő kapcsot, amíg az bepattan az erre előirány-
zott horonyba. Ezzel a fűrészasztalt szabadon lehet moz-
gatni.
– Forgassa el a fűrészasztalt (18) a rögzítőgombnál fogva
balra vagy jobbra, amíg a (24) szögmérő a kívánt vízszin-
tes sarkalószöget jelzi.
– Húzza meg ismét szorosra a (21) rögzítőgombot.
– A (22) kar reteszelésének feloldásához (ha szabványos
sarkalószögeket akar beállítani) húzza ismét fel a kart.
A (20) reteszelő kapocs visszaugrik az eredeti helyzetébe
és a (22) kar ismét bepattanhat a (25) hornyok egyikébe.
A függőleges sarkalószög beállítása
A precíz vágások biztosítására az elektromos szerszám alap-
beállításait intenzív használat után ellenőrizni kell és szükség
esetén újra be kell állítani.
Ehhez tapasztalatra és egy megfelelő célszerszámra van
szükség.
Egy Bosch vevőszolgálat ezt a munkát gyorsan és megbízha-
tóan elvégzi.
A függőleges sarkalószöget egy 47°-os tartományban (a bal
oldalon) és egy 47°-os tartományban (a jobb oldalon) lehet
beállítani.
A gyakrabban használt sarkalószögek gyors és precíz beállí-
tására a 0°, 47°, 45°, 33,9° és 22,5° szögeknél ütközők van-
nak elhelyezve.
Függőleges sarkoló vágás és a (30) SDS-csapszeg
u
használata esetén a fűrészelés megkezdése előtt (40)
mélységi ütköző megfelelő beállításával gondoskodni
kell arról, hogy az SDS-csapszeg sohase érinthesse
meg a megmunkálásra kerülő munkadarab felületét.
Ez meggátolja az SDS-csapszeg és/vagy a munkadarab
megrongálódását.
A bal oldali függőleges sarkalószög-tartomány beállítása
(lásd a J1 ábrát)
– Húzza teljesen ki a bal oldali beállítható (2) ütközősínt.
– Lazítsa ki a (7) rögzítőkart.
– Forgassa el a szerszámkart balra a (12) fogantyúnál fog-
va, amíg a (41) szögkijelző a kívánt függőleges sarkaló-
szöget mutatja.
– Húzza meg ismét szorosra a (7) rögzítőkart.
Bosch Power Tools
A teljes függőleges sarkalószög-tartomány beállítása
(lásd a J2 ábrát)
– Hajtsa teljesen ki a (42) ütközőt.
Így a teljes sarkalószög-tartományt (a bal és a jobb olda-
lon) használhatja.
– Húzza egészen ki, illetve távolítsa egészen el a (2) jobb ol-
dali szabályozható ütközősínt .
Ha a teljes sarkalószög-tartományt használni akarja, akkor
teljesen ki kell húznia, illetve teljesen el kell távolítania a
bal oldali (2) szabályozható ütközősínt is.
– Lazítsa ki a (7) rögzítőkart.
– Forgassa el a szerszámkart a (12) fogantyúnál fogva balra
vagy jobbra, amíg a (41) vagy a (5) szögmérő a kívánt
függőleges sarkalószöget jelzi.
– Húzza meg ismét szorosra a (7) rögzítőkart.
A függőleges standard sarkalószög beállítása (lásd
a J3 ábrát)
– Lazítsa ki a (7) rögzítőkart.
– 0° standard sarkalószög:
Forgassa el kissé balra a szerszámkart a (12) fogantyúnál
fogva és fordítsa teljesen be a (42) ütközőt.
47°, 45°, 33,9° és 22,5° standard sarkalószög:
Forgassa el a ütközőt, amíg a kívánt függőleges standard
sarkalószög a nyíl által megjelölt helyen beugrik a retesze-
lési helyzetbe.
– Húzza meg ismét szorosra a (7) rögzítőkart.
Üzembe helyezés
Ügyeljen a helyes hálózati feszültségre! Az áramforrás
u
feszültségének meg kell egyeznie az elektromos kéziszer-
szám típustábláján található adatokkal.
Bekapcsolás (lásd a K ábrát)
– Az üzembe helyezéshez nyomja be és tartsa benyomva a
(31) be-/kikapcsolót.
Figyelem: A (31) be-/kikapcsolót biztonsági meggondolá-
sokból nem lehet tartós üzemhez bekapcsolt állapotban rete-
szelni, hanem az üzemeltetés közben végig benyomva kell
tartani.
A szerszámkart csak a (13) reteszelőkar megnyomásával le-
het lefelé vezetni.
– A fűrészeléshez ezért a (31) be-/kikapcsoló meghúzásán
kívül be kell nyomni a (13) reteszelőkart is.
Kikapcsolás
– A kikapcsoláshoz engedje el a (31) be-/kikapcsolót.
Indítási áram korlátozás
Az elektronikus felfutási árambehatárolás az elektromos ké-
ziszerszám bekapcsolási teljesítményét korlátozza és így le-
hetővé teszi annak egy 16 Amperes biztosítékról való üze-
meltetését.
Figyelem: Ha az elektromos kéziszerszám a bekapcsolás
után teljes fordulatszámmal kezd el működni, a felfutási
árambehatárolás nem működik. Az elektromos kéziszerszá-
mot ekkor azonnal be kell küldeni a Vevőszolgálatnak. Cí-
mek: Vevőszolgálat és alkalmazási tanácsadás.
