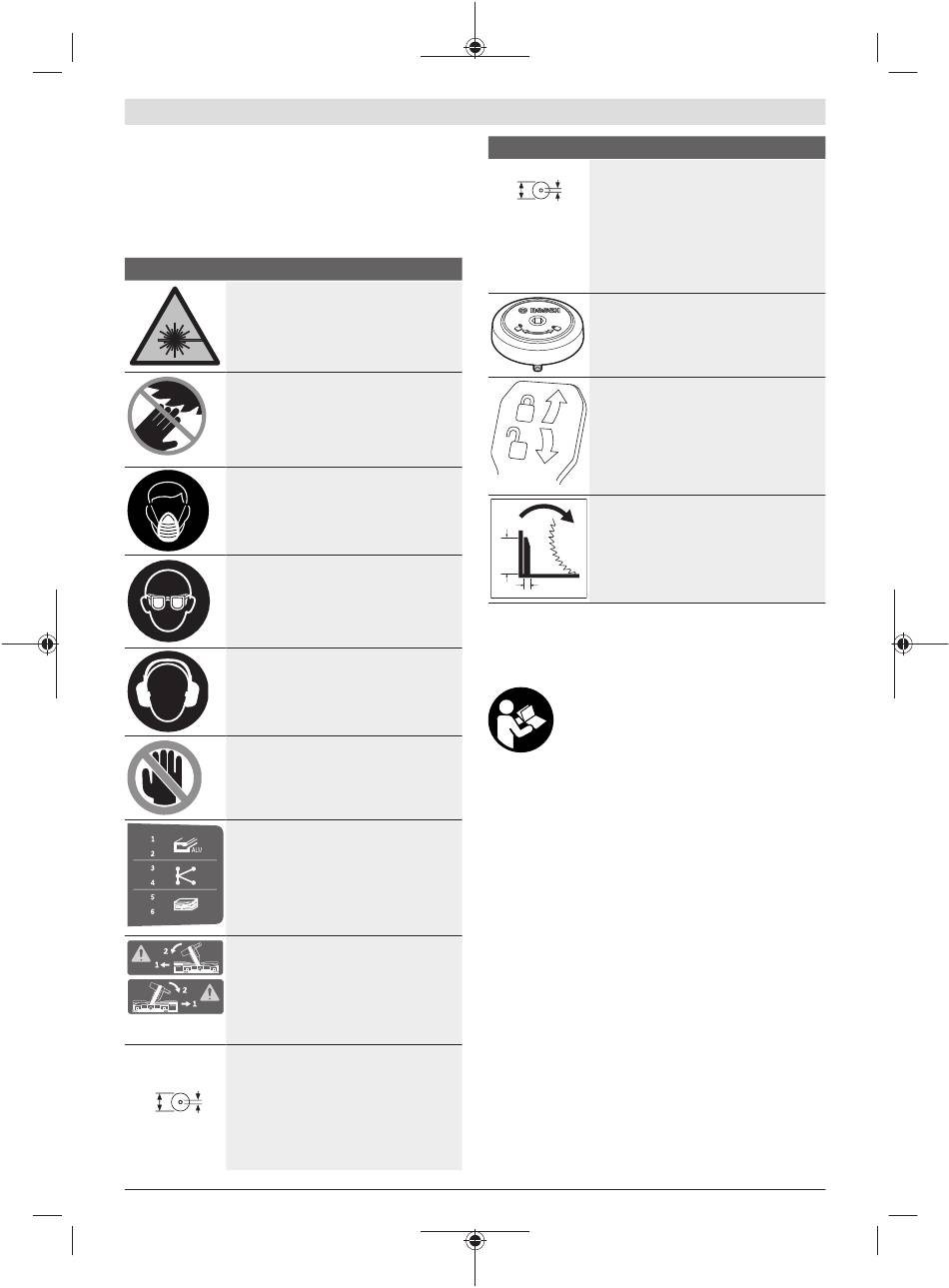

18 | Deutsch
Symbole
Die nachfolgenden Symbole können für den Gebrauch Ihres
Elektrowerkzeugs von Bedeutung sein. Prägen Sie sich bitte
die Symbole und ihre Bedeutung ein. Die richtige Interpreta-
tion der Symbole hilft Ihnen, das Elektrowerkzeug besser
und sicherer zu gebrauchen.
Symbole und ihre Bedeutung
Laser Klasse 1
Kommen Sie mit Ihren Händen nicht in
den Sägebereich, während das
Elektrowerkzeug läuft. Beim Kontakt
mit dem Sägeblatt besteht Verletzungs-
gefahr.
Tragen Sie eine Staubschutzmaske.
Tragen Sie eine Schutzbrille.
Tragen Sie Gehörschutz. Die Einwir-
kung von Lärm kann Gehörverlust bewir-
ken.
Gefahrenbereich! Halten Sie möglichst
Hände, Finger oder Arme von diesem
Bereich fern.
Die Tabelle zeigt die empfohlene Dreh-
zahlstufe in Abhängigkeit vom zu bearbei-
tenden Werkstoff: Aluminium, Kunst-
stoff, Holz.
(nicht bei allen länderspezifischen Aus-
führungen verfügbar)
Beim Sägen von vertikalen Gehrungswin-
keln oder horizontalen Gehrungswinkeln
> 45° müssen die verstellbaren Anschlag-
schienen nach außen gezogen bzw. ganz
entfernt werden.
3 601 M22 6..
Beachten Sie die Abmessungen des Sä-
geblatts. Der Lochdurchmesser muss oh-
ne Spiel zur Werkzeugspindel passen.
305 mm
30 mm
Falls eine Verwendung von Reduzier-
stücken notwendig ist, achten Sie darauf,
3 601 M22 640
dass die Abmessungen des Reduzier-
3 601 M22 6B0
stücks zur Stammblattdicke und zum
1 609 92A 5UA | (06.10.2020)
Symbole und ihre Bedeutung
Lochdurchmesser des Sägeblatts sowie
zum Durchmesser der Werkzeugspindel
305 mm
25.4 mm
passen. Verwenden Sie möglichst die mit
dem Sägeblatt mitgelieferten Reduzier-
stücke.
Der Sägeblattdurchmesser muss der An-
gabe auf dem Symbol entsprechen.
Zeigt die Drehrichtung des SDS-Bolzens
zum Festziehen des Sägeblatts (gegen
den Uhrzeigersinn) und zum Lösen des
Sägeblatts (im Uhrzeigersinn).
Klemmhebel geschlossen:
Der eingestellte vertikale Gehrungswinkel
des Werkzeugarms wird gehalten.
Klemmhebel offen:
Es können vertikale Gehrungswinkel ein-
gestellt werden.
Rotationsrichtung des Abstandshalters
für die Zugvorrichtung zum Sägen breiter
Profilleisten.
175 mm
20 mm
Produkt- und
Leistungsbeschreibung
Lesen Sie alle Sicherheitshinweise und An-
weisungen. Versäumnisse bei der Einhaltung
der Sicherheitshinweise und Anweisungen
können elektrischen Schlag, Brand und/oder
schwere Verletzungen verursachen.
Bitte beachten Sie die Abbildungen im vorderen Teil der Be-
triebsanleitung.
Bestimmungsgemäßer Gebrauch
Das Elektrowerkzeug ist bestimmt, als Standgerät Längs-
und Querschnitte mit geradem Schnittverlauf in Holz auszu-
führen. Dabei sind horizontale Gehrungswinkel von –52° bis
+60° sowie vertikale Gehrungswinkel von 47° (linksseitig)
bis 47° (rechtsseitig) möglich.
Die Leistung des Elektrowerkzeugs ist ausgelegt zum Sägen
von Hart- und Weichholz sowie Span- und Faserplatten.
Bei Verwendung von entsprechenden Sägeblättern ist das
Sägen von Aluminiumprofilen und Kunststoff möglich.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht
sich auf die Darstellung des Elektrowerkzeuges auf der
Grafikseite.
(1)
Anschlagschiene
(2)
Verstellbare Anschlagschiene
