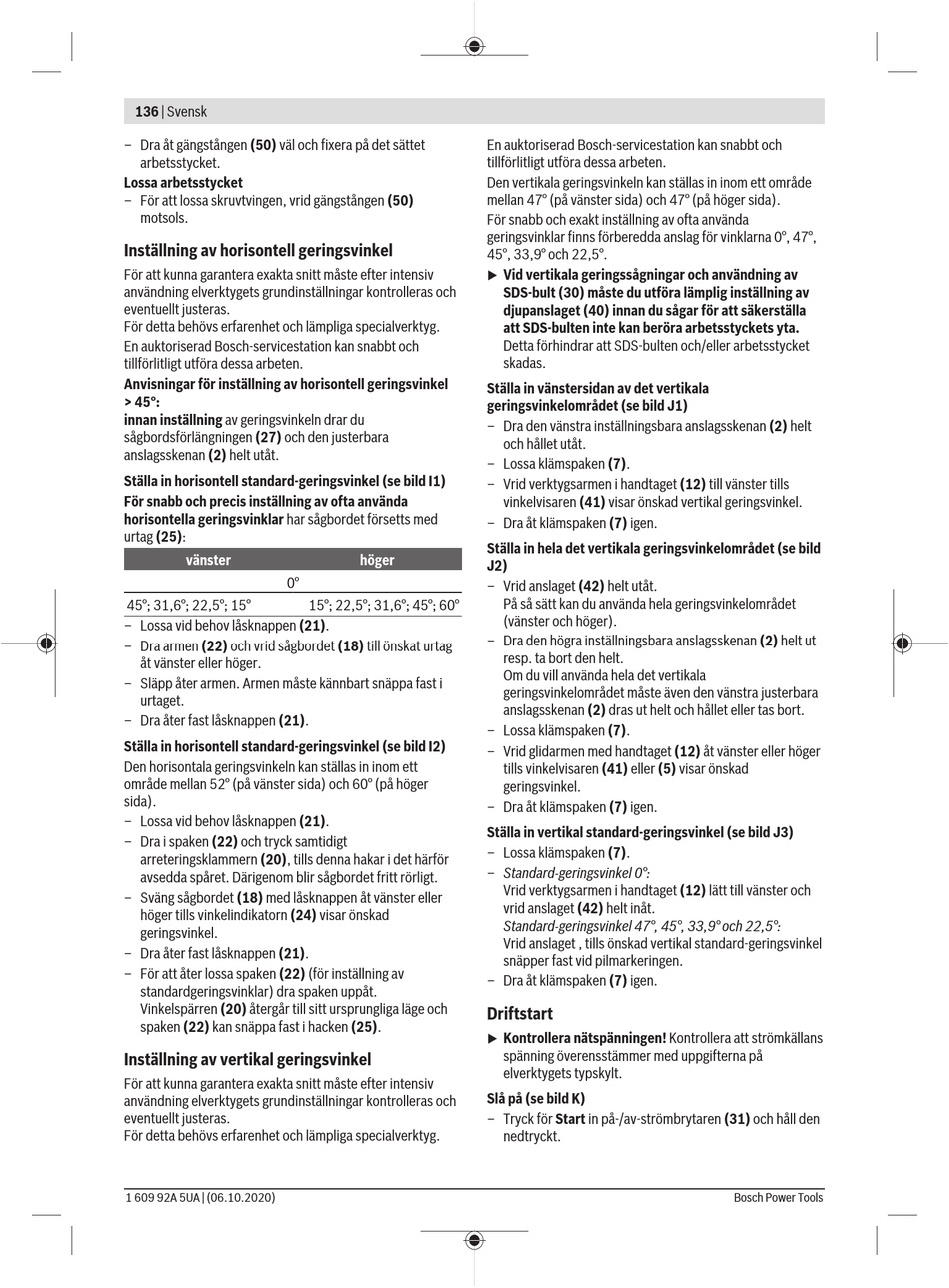

136 | Svensk
– Dra åt gängstången (50) väl och fixera på det sättet
arbetsstycket.
Lossa arbetsstycket
– För att lossa skruvtvingen, vrid gängstången (50)
motsols.
Inställning av horisontell geringsvinkel
För att kunna garantera exakta snitt måste efter intensiv
användning elverktygets grundinställningar kontrolleras och
eventuellt justeras.
För detta behövs erfarenhet och lämpliga specialverktyg.
En auktoriserad Bosch-servicestation kan snabbt och
tillförlitligt utföra dessa arbeten.
Anvisningar för inställning av horisontell geringsvinkel
> 45°:
innan inställning av geringsvinkeln drar du
sågbordsförlängningen (27) och den justerbara
anslagsskenan (2) helt utåt.
Ställa in horisontell standard-geringsvinkel (se bild I1)
För snabb och precis inställning av ofta använda
horisontella geringsvinklar har sågbordet försetts med
urtag (25):
vänster
0°
45°; 31,6°; 22,5°; 15°
– Lossa vid behov låsknappen (21).
– Dra armen (22) och vrid sågbordet (18) till önskat urtag
åt vänster eller höger.
– Släpp åter armen. Armen måste kännbart snäppa fast i
urtaget.
– Dra åter fast låsknappen (21).
Ställa in horisontell standard-geringsvinkel (se bild I2)
Den horisontala geringsvinkeln kan ställas in inom ett
område mellan 52° (på vänster sida) och 60° (på höger
sida).
– Lossa vid behov låsknappen (21).
– Dra i spaken (22) och tryck samtidigt
arreteringsklammern (20), tills denna hakar i det härför
avsedda spåret. Därigenom blir sågbordet fritt rörligt.
– Sväng sågbordet (18) med låsknappen åt vänster eller
höger tills vinkelindikatorn (24) visar önskad
geringsvinkel.
– Dra åter fast låsknappen (21).
– För att åter lossa spaken (22) (för inställning av
standardgeringsvinklar) dra spaken uppåt.
Vinkelspärren (20) återgår till sitt ursprungliga läge och
spaken (22) kan snäppa fast i hacken (25).
Inställning av vertikal geringsvinkel
För att kunna garantera exakta snitt måste efter intensiv
användning elverktygets grundinställningar kontrolleras och
eventuellt justeras.
För detta behövs erfarenhet och lämpliga specialverktyg.
1 609 92A 5UA | (06.10.2020)
En auktoriserad Bosch-servicestation kan snabbt och
tillförlitligt utföra dessa arbeten.
Den vertikala geringsvinkeln kan ställas in inom ett område
mellan 47° (på vänster sida) och 47° (på höger sida).
För snabb och exakt inställning av ofta använda
geringsvinklar finns förberedda anslag för vinklarna 0°, 47°,
45°, 33,9° och 22,5°.
u
Ställa in vänstersidan av det vertikala
geringsvinkelområdet (se bild J1)
– Dra den vänstra inställningsbara anslagsskenan (2) helt
– Lossa klämspaken (7).
– Vrid verktygsarmen i handtaget (12) till vänster tills
– Dra åt klämspaken (7) igen.
Ställa in hela det vertikala geringsvinkelområdet (se bild
höger
J2)
– Vrid anslaget (42) helt utåt.
15°; 22,5°; 31,6°; 45°; 60°
– Dra den högra inställningsbara anslagsskenan (2) helt ut
– Lossa klämspaken (7).
– Vrid glidarmen med handtaget (12) åt vänster eller höger
– Dra åt klämspaken (7) igen.
Ställa in vertikal standard-geringsvinkel (se bild J3)
– Lossa klämspaken (7).
– Standard-geringsvinkel 0°:
– Dra åt klämspaken (7) igen.
Driftstart
u
Slå på (se bild K)
– Tryck för Start in på-/av-strömbrytaren (31) och håll den
Vid vertikala geringssågningar och användning av
SDS-bult (30) måste du utföra lämplig inställning av
djupanslaget (40) innan du sågar för att säkerställa
att SDS-bulten inte kan beröra arbetsstyckets yta.
Detta förhindrar att SDS-bulten och/eller arbetsstycket
skadas.
och hållet utåt.
vinkelvisaren (41) visar önskad vertikal geringsvinkel.
På så sätt kan du använda hela geringsvinkelområdet
(vänster och höger).
resp. ta bort den helt.
Om du vill använda hela det vertikala
geringsvinkelområdet måste även den vänstra justerbara
anslagsskenan (2) dras ut helt och hållet eller tas bort.
tills vinkelvisaren (41) eller (5) visar önskad
geringsvinkel.
Vrid verktygsarmen i handtaget (12) lätt till vänster och
vrid anslaget (42) helt inåt.
Standard-geringsvinkel 47°, 45°, 33,9° och 22,5°:
Vrid anslaget , tills önskad vertikal standard-geringsvinkel
snäpper fast vid pilmarkeringen.
Kontrollera nätspänningen! Kontrollera att strömkällans
spänning överensstämmer med uppgifterna på
elverktygets typskylt.
nedtryckt.
