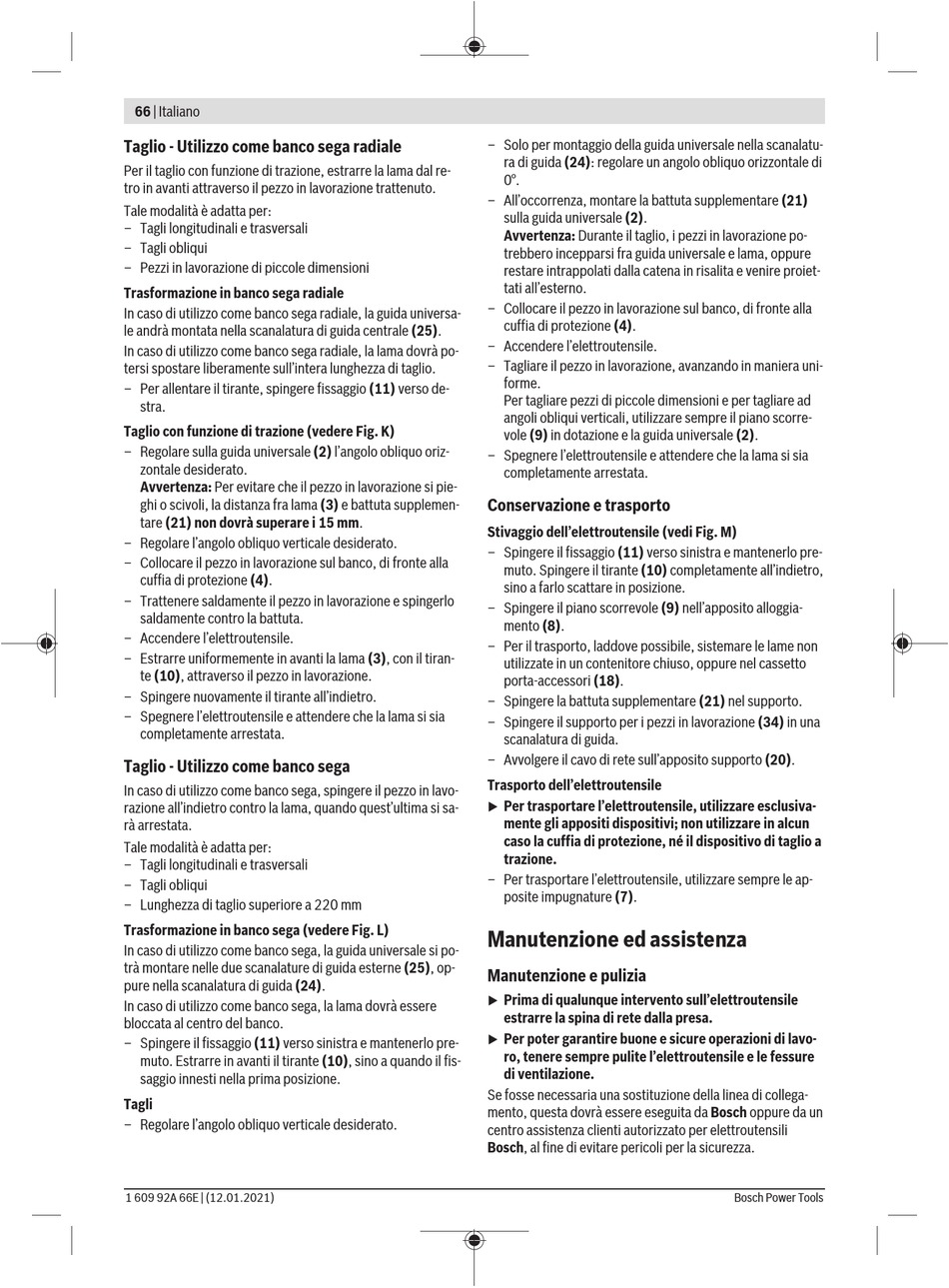

66 | Italiano
Taglio - Utilizzo come banco sega radiale
Per il taglio con funzione di trazione, estrarre la lama dal re-
tro in avanti attraverso il pezzo in lavorazione trattenuto.
Tale modalità è adatta per:
– Tagli longitudinali e trasversali
– Tagli obliqui
– Pezzi in lavorazione di piccole dimensioni
Trasformazione in banco sega radiale
In caso di utilizzo come banco sega radiale, la guida universa-
le andrà montata nella scanalatura di guida centrale (25).
In caso di utilizzo come banco sega radiale, la lama dovrà po-
tersi spostare liberamente sull'intera lunghezza di taglio.
– Per allentare il tirante, spingere fissaggio (11) verso de-
stra.
Taglio con funzione di trazione (vedere Fig. K)
– Regolare sulla guida universale (2) l'angolo obliquo oriz-
zontale desiderato.
Avvertenza: Per evitare che il pezzo in lavorazione si pie-
ghi o scivoli, la distanza fra lama (3) e battuta supplemen-
tare (21) non dovrà superare i 15 mm.
– Regolare l'angolo obliquo verticale desiderato.
– Collocare il pezzo in lavorazione sul banco, di fronte alla
cuffia di protezione (4).
– Trattenere saldamente il pezzo in lavorazione e spingerlo
saldamente contro la battuta.
– Accendere l'elettroutensile.
– Estrarre uniformemente in avanti la lama (3), con il tiran-
te (10), attraverso il pezzo in lavorazione.
– Spingere nuovamente il tirante all'indietro.
– Spegnere l'elettroutensile e attendere che la lama si sia
completamente arrestata.
Taglio - Utilizzo come banco sega
In caso di utilizzo come banco sega, spingere il pezzo in lavo-
razione all'indietro contro la lama, quando quest'ultima si sa-
rà arrestata.
Tale modalità è adatta per:
– Tagli longitudinali e trasversali
– Tagli obliqui
– Lunghezza di taglio superiore a 220 mm
Trasformazione in banco sega (vedere Fig. L)
In caso di utilizzo come banco sega, la guida universale si po-
trà montare nelle due scanalature di guida esterne (25), op-
pure nella scanalatura di guida (24).
In caso di utilizzo come banco sega, la lama dovrà essere
bloccata al centro del banco.
– Spingere il fissaggio (11) verso sinistra e mantenerlo pre-
muto. Estrarre in avanti il tirante (10), sino a quando il fis-
saggio innesti nella prima posizione.
Tagli
– Regolare l'angolo obliquo verticale desiderato.
1 609 92A 66E | (12.01.2021)
– Solo per montaggio della guida universale nella scanalatu-
ra di guida (24): regolare un angolo obliquo orizzontale di
0°.
– All'occorrenza, montare la battuta supplementare (21)
sulla guida universale (2).
Avvertenza: Durante il taglio, i pezzi in lavorazione po-
trebbero incepparsi fra guida universale e lama, oppure
restare intrappolati dalla catena in risalita e venire proiet-
tati all'esterno.
– Collocare il pezzo in lavorazione sul banco, di fronte alla
cuffia di protezione (4).
– Accendere l'elettroutensile.
– Tagliare il pezzo in lavorazione, avanzando in maniera uni-
forme.
Per tagliare pezzi di piccole dimensioni e per tagliare ad
angoli obliqui verticali, utilizzare sempre il piano scorre-
vole (9) in dotazione e la guida universale (2).
– Spegnere l'elettroutensile e attendere che la lama si sia
completamente arrestata.

Conservazione e trasporto

Stivaggio dell'elettroutensile (vedi Fig. M)
– Spingere il fissaggio (11) verso sinistra e mantenerlo pre-
muto. Spingere il tirante (10) completamente all'indietro,
sino a farlo scattare in posizione.
– Spingere il piano scorrevole (9) nell'apposito alloggia-
mento (8).
– Per il trasporto, laddove possibile, sistemare le lame non
utilizzate in un contenitore chiuso, oppure nel cassetto
porta-accessori (18).
– Spingere la battuta supplementare (21) nel supporto.
– Spingere il supporto per i pezzi in lavorazione (34) in una
scanalatura di guida.
– Avvolgere il cavo di rete sull'apposito supporto (20).
Trasporto dell'elettroutensile
Per trasportare l'elettroutensile, utilizzare esclusiva-
u
mente gli appositi dispositivi; non utilizzare in alcun
caso la cuffia di protezione, né il dispositivo di taglio a
trazione.
– Per trasportare l'elettroutensile, utilizzare sempre le ap-
posite impugnature (7).

Manutenzione ed assistenza

Manutenzione e pulizia

Prima di qualunque intervento sull'elettroutensile
u
estrarre la spina di rete dalla presa.
Per poter garantire buone e sicure operazioni di lavo-
u
ro, tenere sempre pulite l'elettroutensile e le fessure
di ventilazione.
Se fosse necessaria una sostituzione della linea di collega-
mento, questa dovrà essere eseguita da Bosch oppure da un
centro assistenza clienti autorizzato per elettroutensili
Bosch, al fine di evitare pericoli per la sicurezza.
