ECODRIVE03 Antriebsregelgeräte
X12:
Optionaler
Drosselanschluss
DOK-ECODR3-DKC**.3****-PR05-DE-P
ECODRIVE03 DKC**.040, DKC**.100, DKC**.200
S1
S3
0
X6
X12
1
XE2 XE1
XE1
2
DKC**.3-200-7-FW

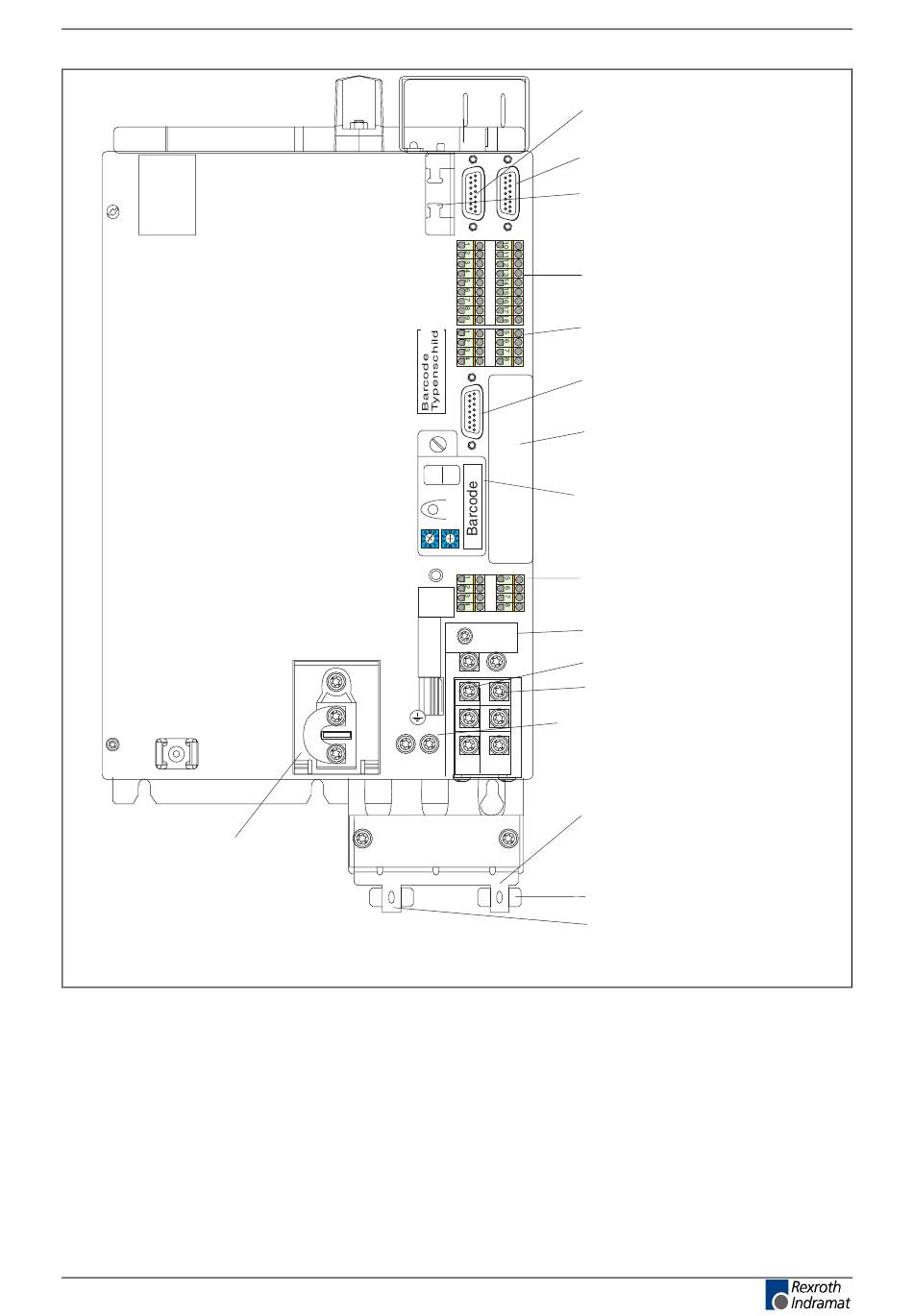

Abb. 4-44: Frontansicht DKC**.3-200-7-FW mit Anschlussklemmen
X4:
Geber 1
X8:
Geber 2
XS2:
Kabelabfangschelle
Schirmanschlüsse
X3:
Digitale und analoge
Ein-/ Ausgänge
X1:
Steuerspannungsversorgungs-
und Steuersignale
X2:
RS232/
RS485
Gerätetypische
Schnittstelle
X7:
Programmiermodul
H1
(Firmware, Parameter)
H1 - Diagnoseanzeige
S2
S1 - Resettaster
0
S2, S3 - Adress-Schalter
X6:
Motortemp.-Überwachung
Haltebremse
X5:
L+
Zwischenkreisanschluss
L-
Netzanschluss
X5
Motoranschluss
L1 A1
XE1, XE2
L2 A2
XE1: Schutzleiteranschluss
(Motor)
L3 A3
XE2: Schutzleiteranschluss
(Netz)
XS1:
XS1
Kabelabfangschelle
Anschluss für Schirme
- Gesamtschirm Motorkabel
- Haltebremse
- Motortemp.Überwachung
Motorkabel
Netzzuleitung
