Planung der Schaltschrankkonstruktion
DKC**.3-100-7-FW
DKC**.3-100-7-FW
4 kHz
480
440
400
360
320
280
240
200
160
120
80
40
0
0
P : Verlustleistung
V
I: Strom (Sinusscheitelwert)

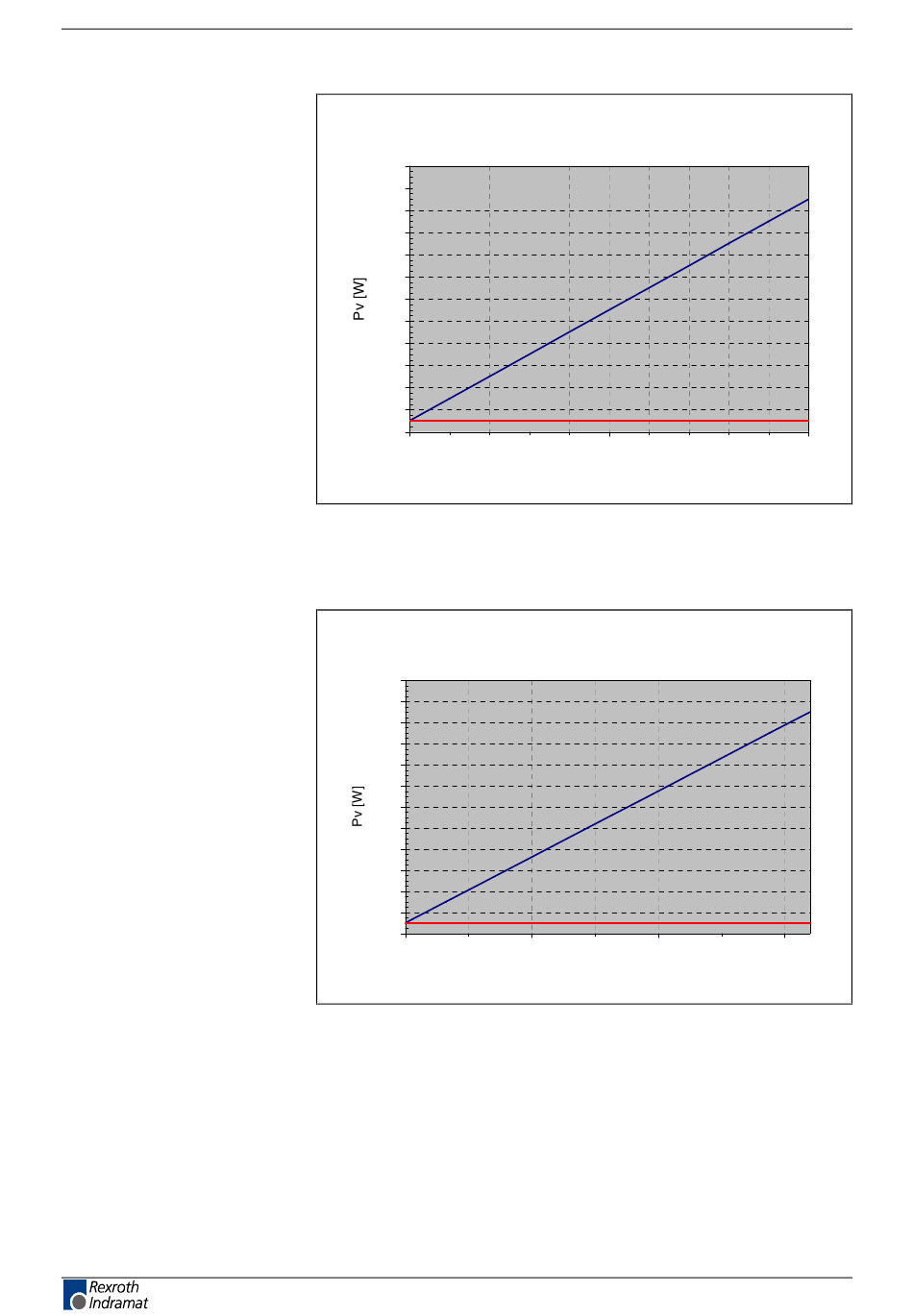

Abb. 12-6: Bestimmung der in den Schaltschrank abgegebenen Verlustleistung
je Antriebsregler DKC**.3-100-7-FW ohne Bleederleistung bei 4 kHz
8 kHz
480
440
400
360
320
280
240
200
160
120
80
40
0
0
P : Verlustleistung
V
I: Strom (Sinusscheitelwert)
Abb. 12-7: Bestimmung der in den Schaltschrank abgegebenen Verlustleistung
je Antriebsregler DKC**.3-100-7-FW ohne Bleederleistung bei 8 kHz
