4-68
ECODRIVE03 DKC**.040, DKC**.100, DKC**.200
Einphasiger Netzanschluss
Dreiphasiger Netzanschluss
Netzanschluss
Der Netzanschluss dient dem Verbinden der Antriebsregelgeräte mit dem
Versorgungsnetz.
geräteextern

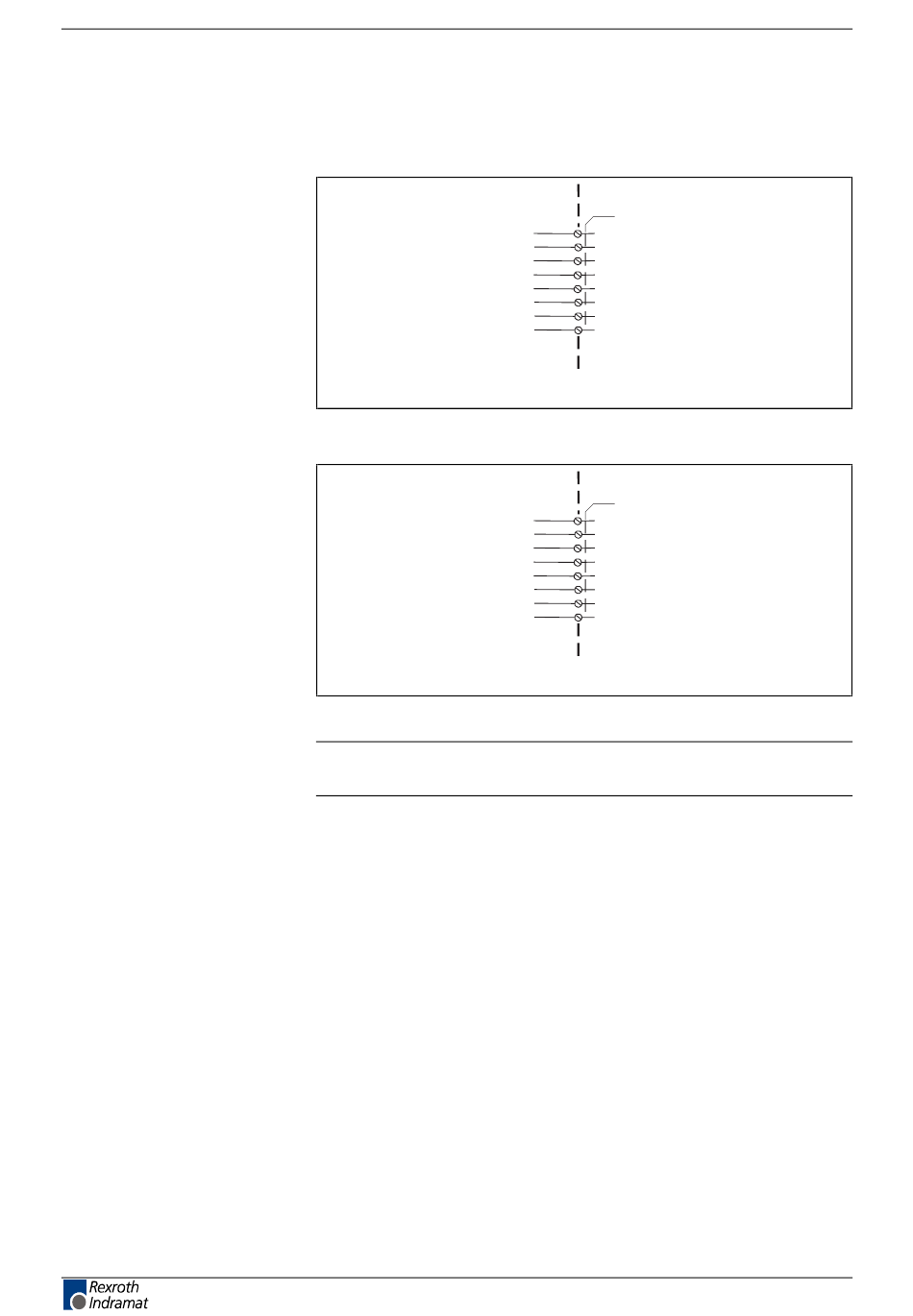

Abb. 4-96: Einphasiger Netzanschluss
geräteextern
Abb. 4-97: Dreiphasiger Netzanschluss
Hinweis: Netzanschluss
(Zwischenklemmen für sternförmige Einspeisung setzen).
Siehe auch Seite 11-1: "Netzanschluss".
ECODRIVE03 Antriebsregelgeräte
geräteintern
X5
L1 L1
N L2
n.c. L3
AP5370F1.FH7
geräteintern
X5
L1 L1
L2 L2
L3 L3
AP5303F1.FH7
nicht am Gerät
DOK-ECODR3-DKC**.3****-PR05-DE-P
durchschleifen.
