X1, Anschlüsse für Steuerspannung
Grafische Darstellung:
Ausführung:
Anschlussquerschnitt:
Anschluss
+24 V und 0 V:
Belastbarkeit des Anschlusses
+24 V und 0 V:
DOK-ECODR3-DKC**.3****-PR05-DE-P

Technische Daten der Anschlussklemme

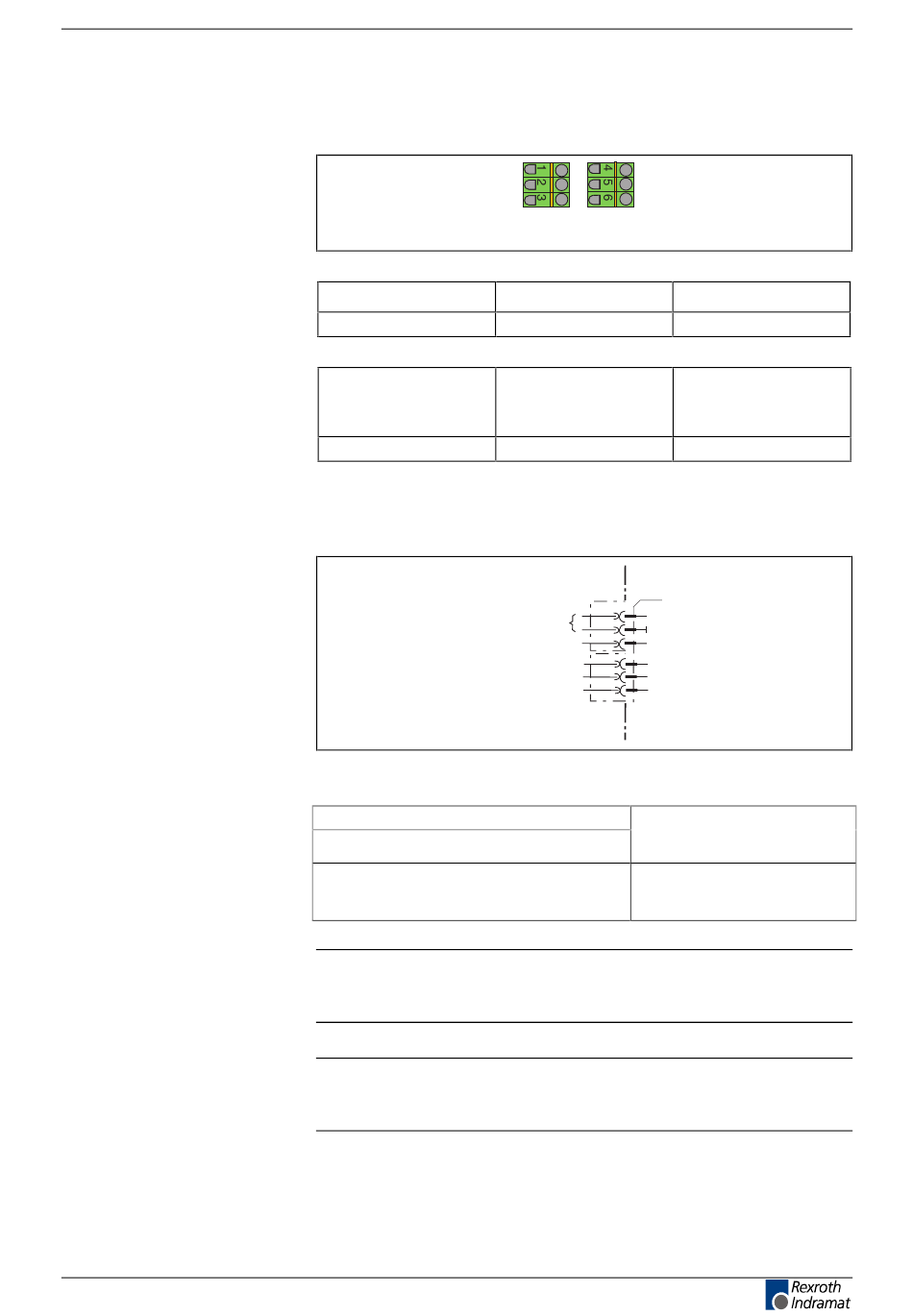

Abb. 5-22: Klemme X1
Typ
Federkraft
Abb. 5-23: Ausführung
Querschnitt
eindrähtig
[mm²]
0,2-2,5
Abb. 5-24: Anschlussquerschnitt
24-V-Steuerspannungseinspeisung (+24 V und 0 V)
Anschluss für Steuerspannung
Abb. 5-25: Anschlüsse für Steuerspannung
Spannung an X1/1 gegen X1/2:
Strom- bzw. Leistungsaufnahme X1/1:
Verpolschutz:
Hinweis: Starke mechanische Einwirkung am Prüfabgriff der Klemmen
kann den Übergangswiderstand vergrößern und die Klemme
zerstören.
Hinweis: Der Eingang 0 V ist leitend mit Gehäusepotential verbunden.
Der Einsatz einer Isolationsüberwachung für +24 V und 0 V
gegen Gehäuse ist deshalb nicht möglich!
ECODRIVE03 DKC**.3-016
Ap5382f1.FH7
Polzahl
2 x 3
Querschnitt
mehrdrähtig
[mm²]
1,5-2,5
geräteextern geräteintern
X1
1
+24V
2
0V
3
4
5
6
"Steuerspannungsanschluss"
5-19
Ausführungsart
Buchse am Stecker
Querschnitt
in AWG
Gauge Nr.:
16-12
AP5392F1.FH7
siehe Seite 5-6
über den zulässigen
Spannungsbereich durch
interne Schutzdiode
